Бабакина Н.А., Колесников М.П. Современная промышленная электроника. 2013

Оставьте комментарий / От /

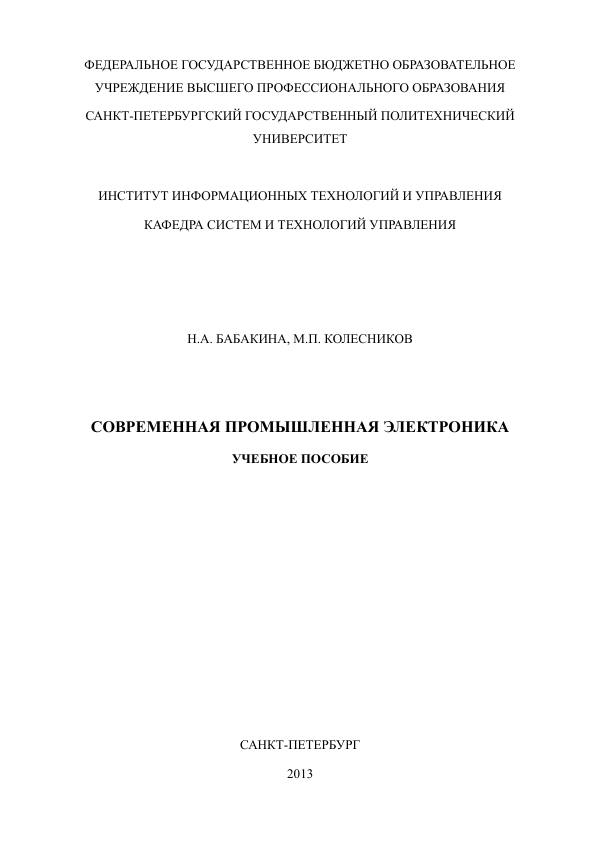

Первая страница: Бабакина Н.А., Колесников М.П. Современная промышленная электроника. 2013
Автор
Бабакина Н.А., Колесников М.П.
Год
2013
Объём
267 страниц
Формат
PDF · 5 МБ
Раздел
АСУТП в целом
Скачиваний
3

Скачать бесплатнонужна регистрация — минута через VK ID или Яндекс ID

Загляните внутрь — первые страницы

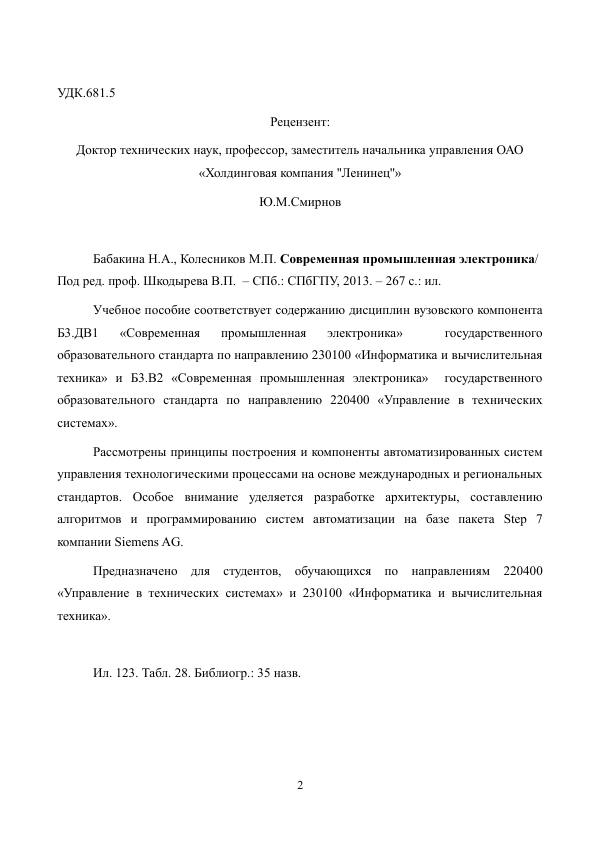

Страница 1Страница 2Страница 3

Дальше — в файле (267 стр.). Скачать целиком бесплатно

Несмотря на название, пособие посвящено принципам построения и составу АСУ ТП в соответствии с международными и региональными стандартами. Значительная часть отведена программированию контроллеров Siemens в STEP 7. Для студентов и начинающих инженеров АСУ ТП.

Автор: Бабакина Н.А., Колесников М.П.
Год: 2013
Страниц: 267
Раздел: АСУТП в целом
Источник: СПбПУ, электронная библиотека (открытый доступ)

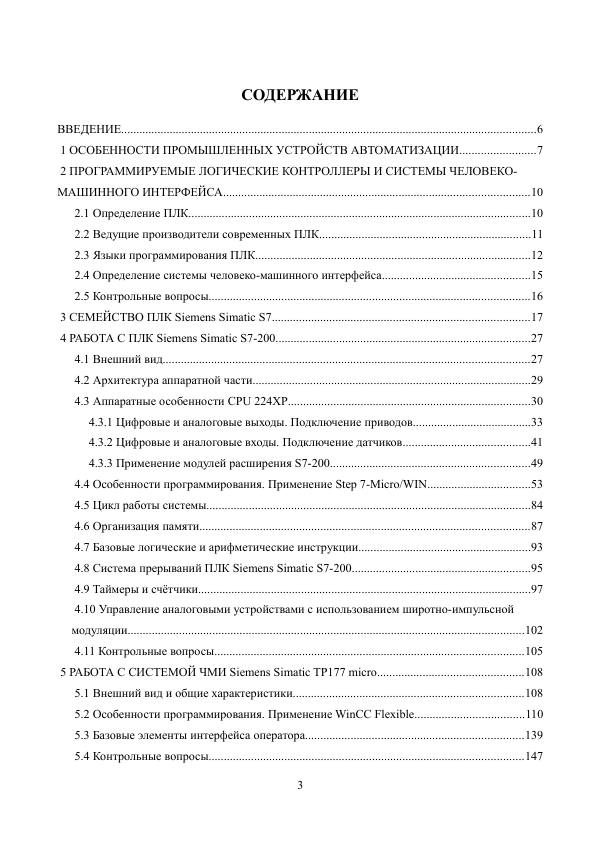

Оглавление
  1. ВВЕДЕНИЕ6
  2. 1 ОСОБЕННОСТИ ПРОМЫШЛЕННЫХ УСТРОЙСТВ АВТОМАТИЗАЦИИ7
  3. 2 ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ КОНТРОЛЛЕРЫ И СИСТЕМЫ ЧЕЛОВЕКО-МАШИННОГО ИНТЕРФЕЙСА10
  4. 2.1 Определение ПЛК10
  5. 2.2 Ведущие производители современных ПЛК11
  6. 2.3 Языки программирования ПЛК12
  7. 2.4 Определение системы человеко-машинного интерфейса15
  8. 2.5 Контрольные вопросы16
  9. 3 СЕМЕЙСТВО ПЛК Siemens Simatic S717
  10. 4 РАБОТА С ПЛК Siemens Simatic S7-20027
  11. 4.1 Внешний вид27
  12. 4.2 Архитектура аппаратной части29
  13. 4.3 Аппаратные особенности CPU 224XP30
  14. 4.4 Особенности программирования. Применение Step 7-Micro/WIN53
  15. 4.5 Цикл работы системы84
  16. 4.6 Организация памяти87
  17. 4.7 Базовые логические и арифметические инструкции93
  18. 4.8 Система прерываний ПЛК Siemens Simatic S7-20095
  19. 4.9 Таймеры и счётчики97
  20. 4.10 Управление аналоговыми устройствами с использованием широтно-импульсной модуляции102
  21. 4.11 Контрольные вопросы105
  22. 5 РАБОТА С СИСТЕМОЙ ЧМИ Siemens Simatic TP177 micro108
  23. 5.1 Внешний вид и общие характеристики108
  24. 5.2 Особенности программирования. Применение WinCC Flexible110
  25. 5.3 Базовые элементы интерфейса оператора139
  26. 5.4 Контрольные вопросы147
  27. 6 ЛАБОРАТОРНЫЕ РАБОТЫ. ЧАСТЬ I149
  28. 6.1 Лабораторная работа №1. Вычислительные системы на базе ПЛК Siemens Simatic S7-200149
  29. 6.2 Лабораторная работа №2. Измерение, преобразование и графическое представление цифровых и аналоговых сигналов в промышленных системах151
  30. 7 УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ ПРИВОДАМИ НА БАЗЕ MICROMASTER155
  31. 7.1 Общие сведения о системе управления асинхронными и синхронными электрическими машинами Micromaster 440155
  32. 7.2 Подключение Micromaster 440 к программируемым логическим контроллерам S7-200/300158
  33. 7.3 Настройка Micromaster 440 с внешним управлением161
  34. 8 АППАРАТНЫЕ ОСОБЕННОСТИ ПЛК Siemens Simatic S7-300 и S7-400164
  35. 8.1 Аппаратные особенности Siemens Simatic S7-300164
  36. 8.2 Подключаемые модули для ПЛК Siemens Simatic S7-300168
  37. 8.3 Аппаратные особенности Siemens Simatic S7-400169
  38. 8.4 Подключаемые модули для ПЛК Siemens Simatic S7-400173
  39. 8.5 Контрольные вопросы180
  40. 9 ПРОГРАММИРОВАНИЕ ПЛК S7-300/400181
  41. 9.1 Программы системы комплексной автоматизации STEP 7181
  42. 9.2 Организация проекта системы183
  43. 9.3 Задание аппаратной конфигурации используемых устройств186
  44. 9.4 Создание сетевой конфигурации системы192
  45. 9.5 Особенности организации программы196
  46. 9.6 Контрольные вопросы209
  47. 10 ЛАБОРАТОРНЫЕ РАБОТЫ. ЧАСТЬ II211
  48. 10.1 Лабораторная работа №3. Разработка программы управления асинхронным двигателем на базе ПЛК Siemens Simatic S7-200/300211
  49. 10.2 Лабораторная работа №4. Цифровая фильтрация сигналов на базе ПЛК Siemens Simatic S7-200/300215
  50. 11 ПРОМЫШЛЕННЫЕ СЕТИ220
  51. 11.1 Существующие типы промышленных сетей. Модель OSI220
  52. 11.2 Шинная топология на базе RS-485223
  53. 11.3 Шина PROFIBUS225
  54. 11.4 Сеть PROFINET228
  55. 11.5 Работа с сетью ПЛК Siemens Simatic S7-200231
  56. 11.6 Работа с сетью ПЛК Siemens Simatic S7-300/400236
  57. 11.7 Применение технологии OPC244
  58. 11.8 Контрольные вопросы250
  59. 12 ЛАБОРАТОРНЫЕ РАБОТЫ. ЧАСТЬ III253
  60. 12.1 Лабораторная работа №5. Обмен данными в промышленных сетях MPI/PROFIBUS и PROFINET253
  61. 12.2 Лабораторная работа №6. Взаимодействие ПЛК с персональным компьютером на базе технологии OPC257
  62. ЗАКЛЮЧЕНИЕ261
  63. СПИСОК ЛИТЕРАТУРЫ262
  64. ПРИЛОЖЕНИЕ А. Структура отчёта о лабораторной работе265
  65. ПРИЛОЖЕНИЕ B. Список тем курсовых работ266
