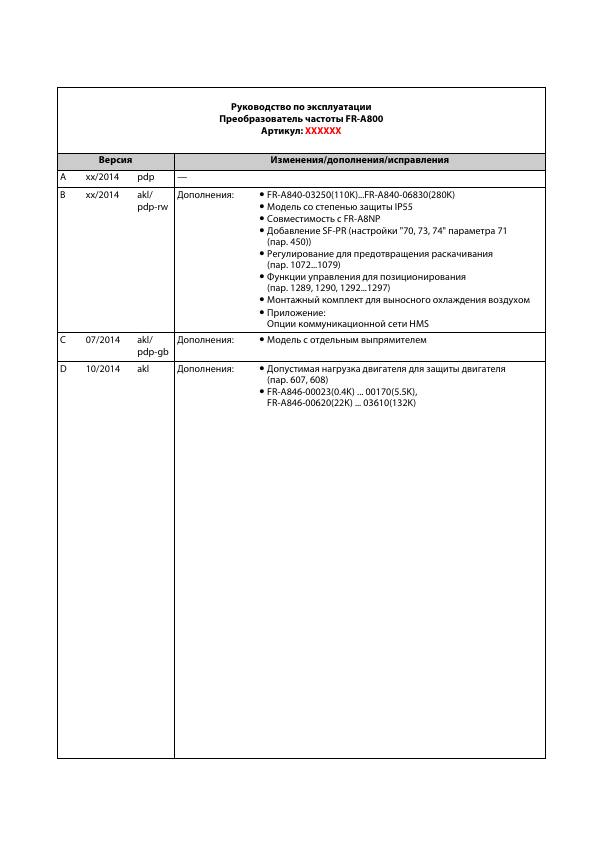

Загляните внутрь — первые страницы
Дальше — в файле (1004 стр.). Скачать целиком бесплатно

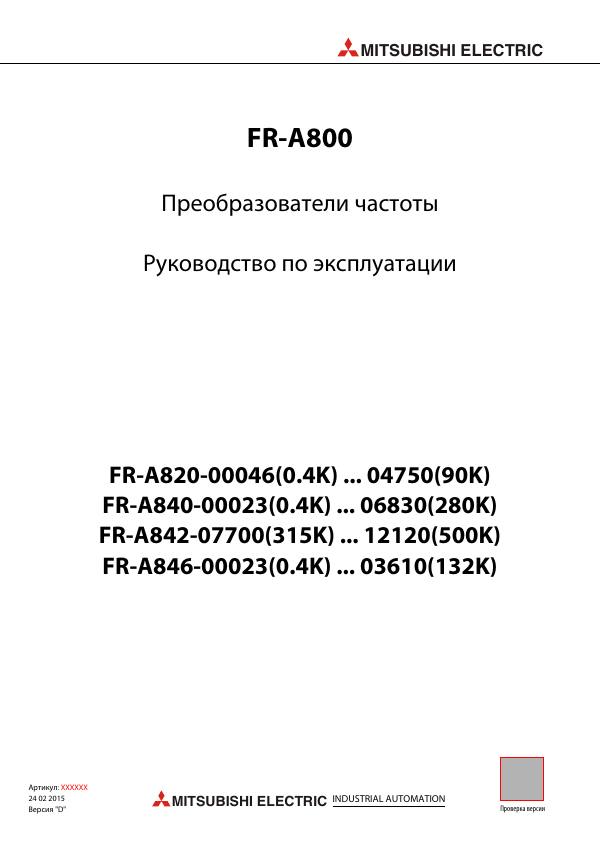

Материалы по частотным преобразователям Mitsubishi Electric FR, MVG, TMdrive.
Оглавление
- 1 Введение23
- 1.1 Общие указания23
- 1.2 Описание устройства24
- 1.3 Компоненты26
- 1.4 Порядок действий при монтаже и вводе в эксплуатацию28
- 1.5 Прочие руководства29
- 2 Установка и подключение31
- 2.1 Внешняя схема преобразователя частоты31
- 2.2 Снятие и установка передней панели37
- 2.3 Монтаж преобразователя частоты и конструкция распределительного шкафа42
- 2.4 Монтаж электрических соединений51
- 2.5 Подключение силового контура55
- 2.6 Контур управления66
- 2.7 Коммуникационные соединения и клеммы87
- 2.8 Подключение двигателя с энкодером (векторное управление)91
- 2.9 Подключение внешних опций106
- 3 Меры предосторожности при эксплуатации119
- 3.1 Электромагнитная совместимость (ЭМС) и токи утечки119
- 3.2 Гармоники129
- 3.3 Установка сетевого дросселя134
- 3.4 Отключение и силовой контактор (MC)135
- 3.5 Меры против разрушения изоляции 400-вольтных двигателей137
- 3.6 Контрольный перечень для ввода в эксплуатацию138
- 3.7 Защита системы при выходе преобразователя из строя141
- 4 Эксплуатация145
- 4.1 Пульт (FR-DU08)145
- 4.2 Индикация состояния преобразователя частоты151
- 4.3 Выбор режима (быстрая настройка параметра 79)153
- 4.4 Часто используемые параметры (базовые параметры)155
- 4.5 Управление с пульта157
- 4.6 Управление с помощью внешних сигналов (внешнее управление)166
- 4.7 Толчковое включение174
- 5 Параметры177
- 5.1 Обзор параметров178
- 5.2 Методы управления224
- 5.3 Регулирование частоты вращения при "бессенсорном векторном управлении PM-двигателем"251
- 5.4 Регулирование крутящего момента при векторном управлении (в т. ч. бессенсорном)296
- 5.5 Функция позиционирования при управлении PM-двигателем322
- 5.6 Настройка "векторного управления" и "бессенсорного векторного управления PM-двигателем"356
- 5.7 (E) Параметры среды эксплуатации358
- 5.8 (F) Разгон и торможение401
- 5.9 (D) Выбор режима и источника управления430
- 5.10 (H) Параметры защитных функций459
- 5.11 (M) Функции индикации489
- 5.12 (T) Параметры для назначения функций входным клеммам552
- 5.13 (C) Параметры для констант двигателя597
- 5.14 (A) Пользовательские параметры632
- 5.15 (N) Режим связи и его настройки753
- 5.16 (G) Параметры регулирования804
- 5.17 Стирание параметров, стирание всех параметров852
- 5.18 Копирование и сравнивание параметров с помощью пульта853
- 5.19 Копирование и сравнивание параметров с помощью носителя данных USB856
- 5.20 Параметры, отличающиеся от заводской настройки (Индикация измененных параметров)860
- 6 Защитные функции861
- 6.1 Сообщения об ошибках преобразователя частоты861
- 6.2 Сброс защитных функций862
- 6.3 Просмотр и стирание перечня сообщений сигнализации863
- 6.4 Обзор сообщений об ошибках865
- 6.5 Причины и устранение неполадок869
- 6.6 Поиск неполадок895
- 7 Техобслуживание и проверка905
- 7.1 Проверка905
- 7.2 Измерение напряжений, токов и мощностей916
- 8 Технические данные925
- 8.1 Данные преобразователя частоты925
- 8.2 Данные двигателей929
- 8.3 Общие технические данные934
- 8.4 Габаритно-присоединительные размеры936
- A Приложение955
- A.1 Замена других преобразователей частоты преобразователями серии FR-A800955
- A.2 Сравнение бессенсорного векторного управления PM с методами управления для трехфазного асинхронного двигателя958
- A.3 Обзор параметров с кодами команд959
- A.4 Для пользователя опций HMS подключения к сети обмена данными991
- A.5 Декларации о соответствии995
