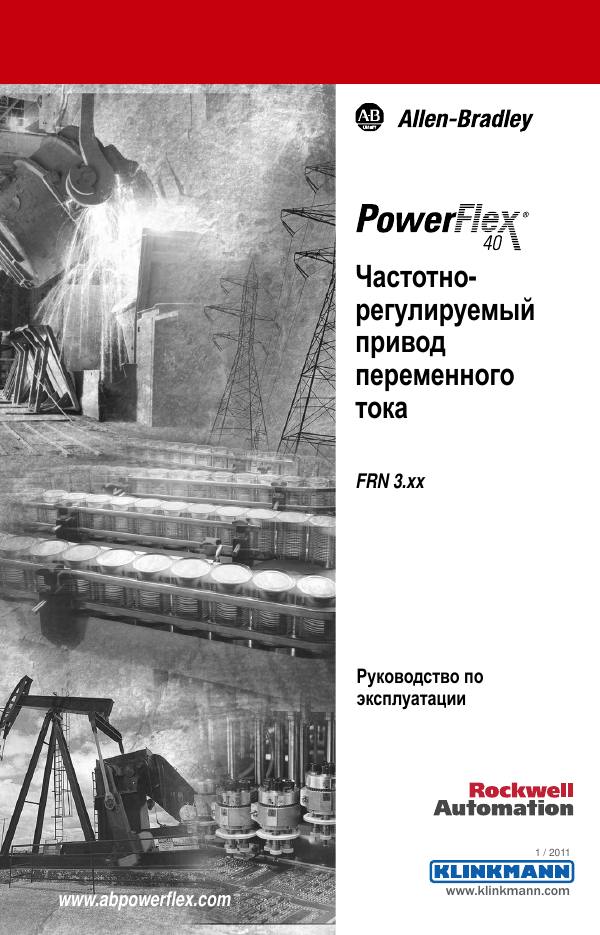

Частотно регулируемый привод переменного тока Allen Bradley
Оглавление
- 22B-UM001D-RU-E, Частотно-регулируемый привод переменного тока, Руководство по эксплуатации1

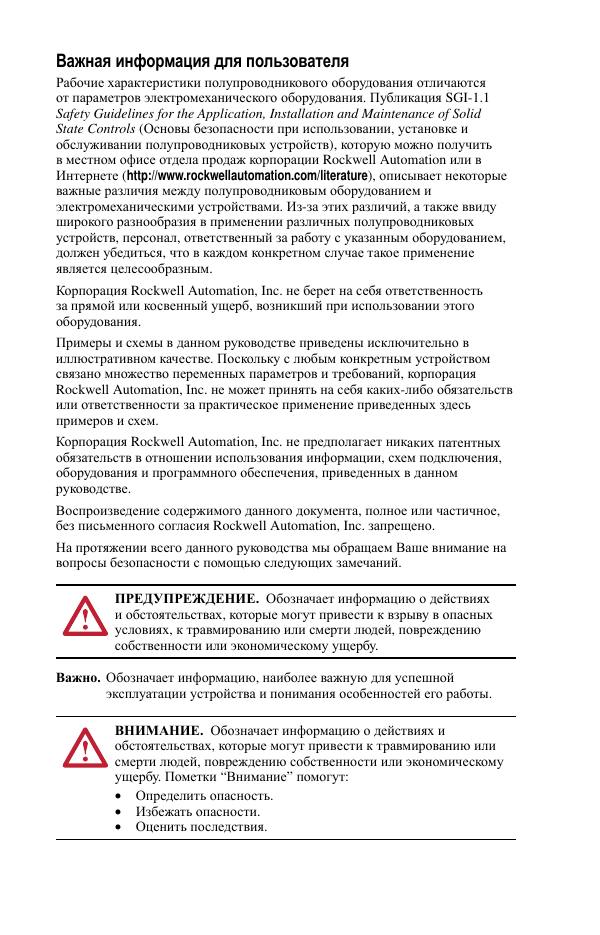

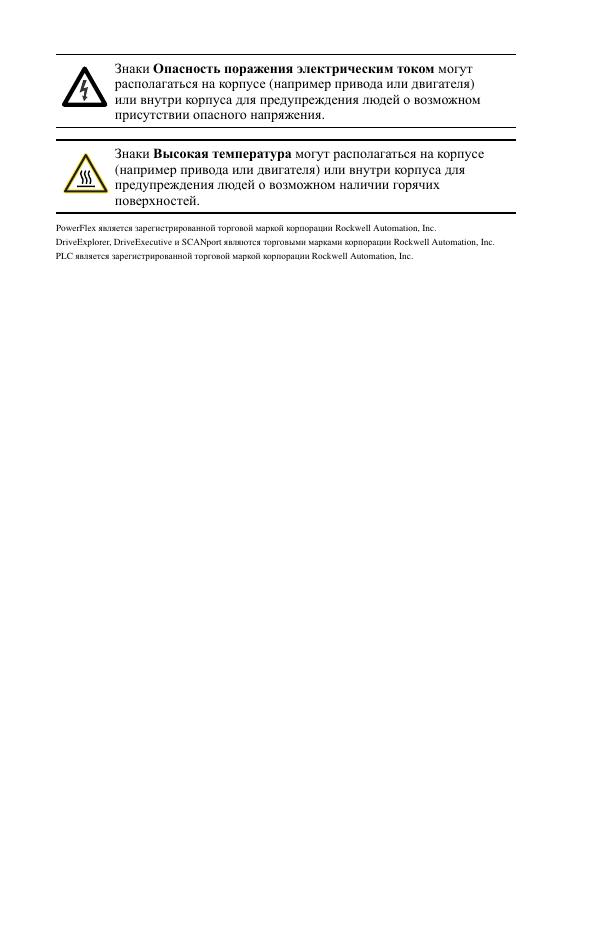

- Важная информация для пользователя2
- Обзор изменений5
- Содержание7
- Введение9
- Обзор9
- Для кого предназначено руководство9
- Справочная документация9
- Используемые в руководстве условные обозначения10
- Размеры корпусов приводов10
- Общие меры безопасности11
- Расшифровка номера по каталогу13
- Глава 115
- Установка и подключение кабелей15
- Открытие крышки16
- Рекомендации по монтажу16
- Рекомендации к источнику питания переменного тока17
- Основные требования к заземлению19
- Предохранители и автоматические выключатели21
- Подключение силового напряжения24
- Рекомендации для кабелей входных/выходных сигналов29
- Запуск и управление заданной скоростью40
- Инструкции по ЭМС42
- Глава 245
- Запуск45
- Подготовка к запуску привода45
- Встроенная клавиатура47
- Просмотр и изменение параметров49
- Структура меню удаленного модуля интерфейса оператора (HIM)50
- Глава 353
- Программирование и параметры53
- Описание параметров53
- Организация параметров55
- Отображаемая группа56
- Основная программная группа62
- Дополнительная программная группа68
- Список параметров - по названиям102
- Глава 4103
- Поиск неисправностей103
- Состояние привода103
- Ошибки103
- Описание ошибок105
- Основные признаки неисправностей и способы устранения109
- Приложение A115
- Дополнительная информация о приводе115
- Номиналы приводов, предохранителей и автоматов115
- Технические характеристики117
- Приложение Б123
- Вспомогательное оборудование и размеры123
- Выбор изделия123
- Размеры изделия129
- Приложение В141
- Протокол RS485 (DSI)141
- Схема сетевого соединения141
- Настройка параметров142
- Коды поддерживаемых функций протокола Modbus143
- Запись данных логических команд (06)144
- Запись исходного значения (06)145
- Чтение данных логического состояния (03)145
- Чтение обратной связи (03)146
- Чтение кодов ошибок привода (03)146
- Чтение (03) и запись (06) параметров привода147
- Дополнительная информация147
- Приложение Г149
- Разветвительный кабель RJ45 DSI149
- Рекомендации по подключению149
- Вспомогательное оборудование для кабеля DSI150
- Подключение одного временного периферийного устройства151
- Подключение одного временного и одного постоянного периферийного устройства151
- Подключение двух постоянных периферийных устройств152
- Подключение сети RS-485152
- Приложение Д153
- Функции StepLogic™, базовой логики и таймера/счетчика153
- Функция StepLogic с синхронизацией шагов154
- Функция StepLogic с использованием функций базовой логики155
- Функция таймера156
- Функция счетчика159
- Приложение Е163
- Настройка ПИД-регулирования163
- Контур ПИД-регулирования163
