Фотодатчик ФДС-01-220

Чувствительный элемент — фоторезистор ФР1-3-68К (или аналог) с максимумом спектральной чувствительности на длине волны 1,8 мкм (1800 нм); датчик реагирует на низкочастотные пульсации излучения пламени частотой 3–10 Гц.

Выход — две группы переключающихся изолированных контактов реле плюс светодиодный индикатор «ФАКЕЛ». Нагрузка на контакты: переменный ток 220 В, 50 Гц, не более 2 А. Время срабатывания — не более 1 секунды при появлении пламени и не более 2 секунд при его погасании.

Питание универсальное: постоянное 24 ± 2,4 В либо переменное 220 ± 22 В, 50 Гц. Потребляемый ток — не более 0,1 А от 24 В и не более 0,015 А (3 ВА) от сети 220 В. Сопротивление изоляции — не менее 20 МОм при контрольном напряжении 500 В (в паспорте указано именно так, хотя на сайтах магазинов встречается значение свыше 100 МОм). Длина линии связи с автоматикой — не более 500 м.

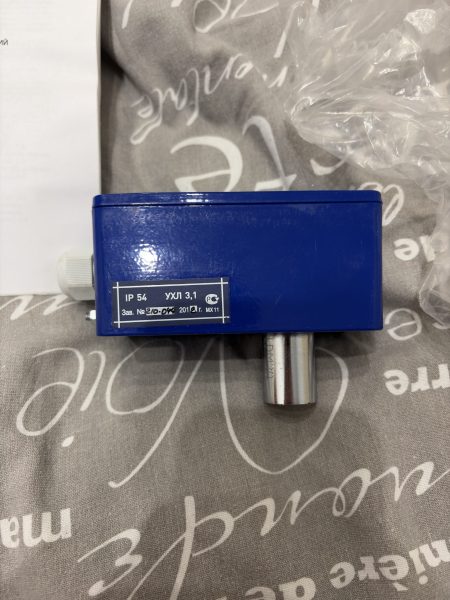

Условия эксплуатации: температура от −40 до +60 °C, климатическое исполнение УХЛ 3.1 по ГОСТ 15150-69, степень защиты IP54 по ГОСТ 14254-96.

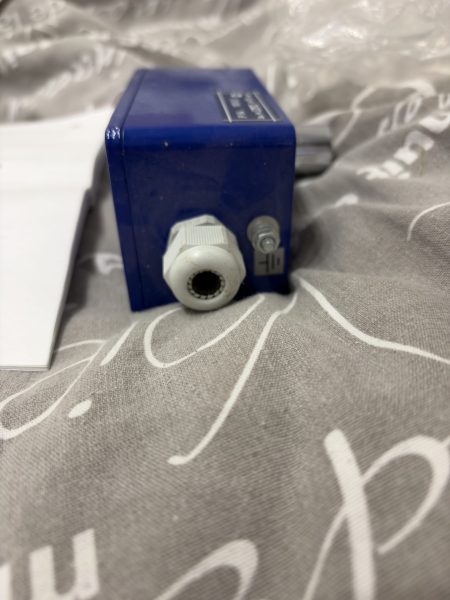

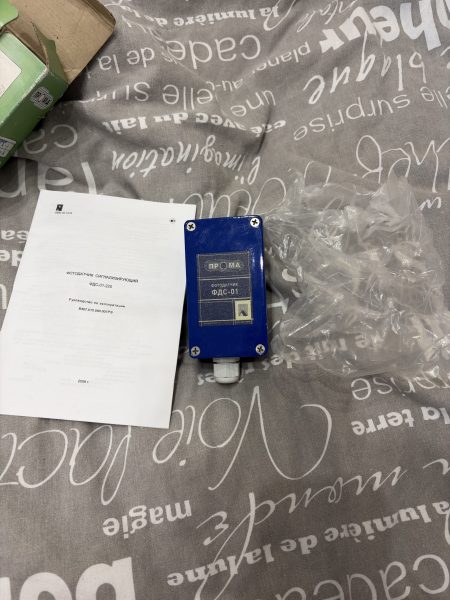

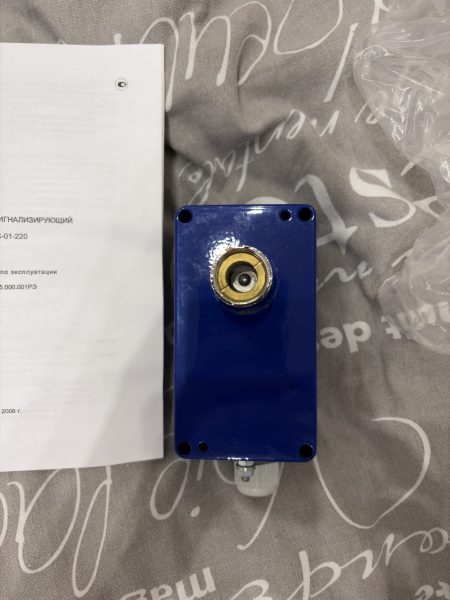

Конструктивно это моноблок в металлическом корпусе с креплением монтажным фланцем (входит в комплект). Внутри — 10-контактная винтовая колодка и регулятор «Усиление» для настройки чувствительности. Габариты по паспорту — 70 × 140 × 90 мм (ширина × высота × глубина), масса — не более 0,5 кг. Датчик может заменить ФД-02 и сигнализатор горения ЛУЧ-1АМ. Существует также модификация ФДС-01-220Г с фотоприёмником на 1,5 мкм вместо фоторезистора.
