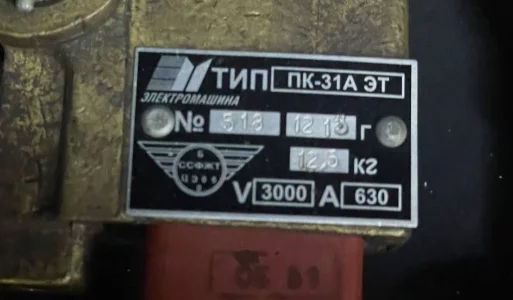

Сначала был заводской шильд и он был прекрасен. Вся необходимая информация, включая заводской номер, выбита на нем. Бери, переписывай и учитывай в БД и АСУ, пока не выяснилась системная проблема: заводские номера не уникальны. Один и тот же аппарат от разных производителей мог иметь одинаковый номер. Нужна была собственная система уникальных идентификаторов. И понеслась…

Представьте локомотив. Тысячи деталей, сотни узлов, десятки систем. Каждый элемент должен быть учтен, его история обслуживания записана, характеристики доступны. Казалось бы, простая задача — наклеить метку и сканировать. Но что если эта метка должна выдержать температуру эксплуатации до 200°C, удары (при транспортировки и ремонте аппарата), вибрацию на скорости 120 км/ч, облитие маслом и дизелем? А еще быть читаемой через 10 лет эксплуатации?

Эта статья — история 20-летнего пути к созданию универсальной системы маркировки промышленного оборудования, через провалы, ошибки и, наконец, работающее решение.

Содержание

2004: Наивный оптимизм самоклеек

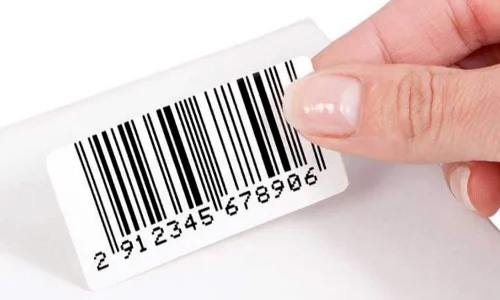

Первая попытка была максимально простой — обычные самоклеящиеся этикетки с баркодом . Логика железная: работает в супермаркете, почему не сработает на локомотиве?

Реальность оказалась жестокой. Месяц — максимальный срок жизни такой метки. Масло, дизельное топливо, постоянная вибрация, перепады температур, механические воздействия при обслуживании — этикетки отклеивались, размокали, стирались. От технологии отказались быстро и категорично.

Урок №1: Промышленная среда не прощает «бытовых» решений.

2017: Ударная маркировка — дорого и сложно

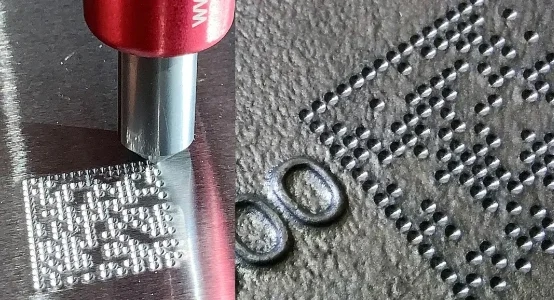

Через 13 лет решили подойти радикально — выбивать QR-код прямо на металле методом ударной маркировки. Никаких наклеек, код становится частью детали.

Звучало отлично, пока не дошло до практики:

QR-код, выбитый точками на металле, требовал дорогих сканеров для считывания, поскольку стоимость действительно считывающего сканера, на парядок выше обычных, используемых в торговле
Разные типы поверхностей давали разные результаты
Блики от металла, особенности освещения в цехах и депо делали считывание лотереей
Статистика убийственная: из 20 образцов QR — промаркированных деталей на металле, стабильно читались 1-2

Существует множество областей применения данной технологии, но в конкретно нашем случае, из-за огромного «зоопарка» маркируемых поверхностей, данный способ оказался не слишком подходящим.

Урок №2: Технология должна работать в реальных условиях, а не в лаборатории.

2019: NFC — почти получилось

NFC-метки казались спасением. Бесконтактное считывание, никаких проблем с оптикой. Установили около 400 меток на узлы и детали локомотива для испытаний.

Проблемы полезли со всех сторон:

Крепление на двусторонний 3M-скотч работало не везде
Китайские метки диаметром 35 мм и высотой 5-7 мм (в зависимости от толщины скотча), были слишком громоздкими для многих узлов
При температуре выше 100°C метки выходили из строя. Происходила деформация корпуса метки, а при 190°C плавилось и олово в самой электронике
Крепление под болт, требовало согласований с производителем и внесения изменений в конструкторскую и производственную документацию — для эксперимента это был тупик

Урок №3: Универсальное решение должно учитывать все нюансы монтажа.

2022: Лазерная маркировка — технологично, но непрактично

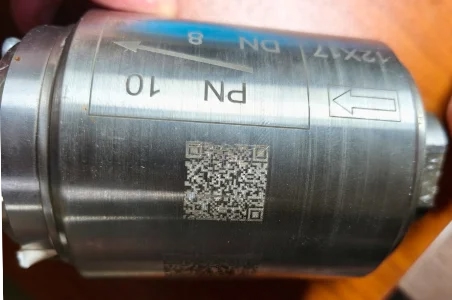

Лазерный маркиратор — вершина технологий. Прожигает код на любой поверхности, никаких расходников.

Реальность снова внесла коррективы:

Для каждого материала (сталь, алюминий, медь, краска) нужно подбирать свои режимы прожига (скорость и мощность).
Генерация уникального кода, создание графического QR-кода, настройка режимов — 5-20 минут на одну деталь
Зеркальные и полированные поверхности создавали нечитаемые коды
Отсутствовала автоматическая регистрация в базах данных. Маркиратор — это просто выжигатель.
Стоимость оборудования, обучения персонала превышала все разумные бюджеты и требуют значительных затрат еще на этапе пробного внедрения, это в свою очередь привело к «тендерам на закупку». Начальный комплект оборудования — обошелся в 1,5 млн. руб. и потребовал 2 года бесконечно долгих согласований!

Урок №4: Высокие технологии не всегда означают практичность.

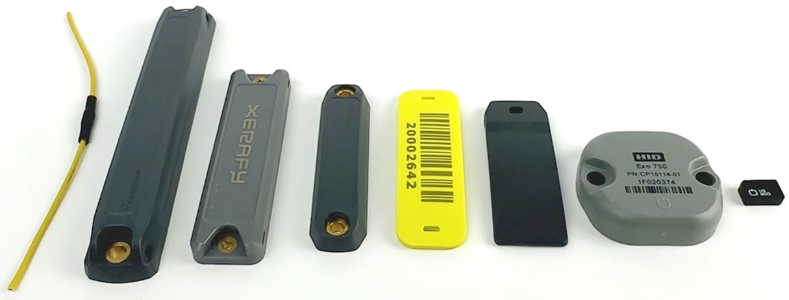

Современные RFID: технологии и ограничения

К 2024 году RFID-технологии значительно эволюционировали, но фундаментальные проблемы остались:

Типы меток и их ограничения:

LF (125-134 кГц) — дальность до 10 см, работают рядом с металлом, но крайне малая дальность считывания делает их непрактичными для больших объектов
HF/NFC (13.56 МГц) — до 1 метра, чувствительны к металлу, требуют специальных прокладок, что увеличивает габариты
UHF (860-960 МГц) — до 12 метров, но металл и жидкости создают «мертвые зоны», требуются специальные anti-metal метки толщиной 3-10 мм

Проблема металлических поверхностей:
Металл — главный враг RFID. Он создает эффект экранирования и детунинга антенны. Специализированные метки для металла (on-metal tags) решают проблему частично, но они:

Толще обычных (от 3 мм)
Дороже в 5-10 раз
Имеют направленную диаграмму считывания
Все равно теряют до 50% дальности

Температурные ограничения:
Даже индустриальные RFID-метки редко выдерживают больше +150°C постоянно. Высокотемпературные метки (до +250°C) существуют, но:

Стоят от $15 за штуку
Имеют ограниченный срок службы при максимальных температурах
Требуют специальных материалов корпуса (керамика, PEEK)

Проблема единственного канала:
RFID — это только радиоканал. Если считыватель сломался, нет электричества или помехи — метка становится бесполезной. Нет возможности визуальной идентификации в аварийной ситуации.

Формирование требований

После всех неудач сформировали жесткие требования к условно «идеальной» метке:

Физическая стойкость:

Температура до +200°C (с запасом)
Устойчивость к маслам, дизелю, спирту
Выдерживать удары (тест молотком)
Вибростойкость при движении

Функциональность:

Визуальный 10-значный HEX-код для ручного ввода. Аварийный канал
QR-код для быстрого оптического считывания. Просмотр истории. Внутренние перемещения
RFID 125 кГц для ремонтных цехов. Идентификация на стендовом диагностическом оборудовании
UHF 860 МГц для складов, перемещения между сборочными цехами и удаленного считывания внутри локомотива

Монтаж:

Универсальное крепление для любых поверхностей
Защита от случайного и умышленного демонтажа
Без нарушения конструкции изделия

Преимущества многоканальности над чистым RFID:
В отличие от однокальных RFID-решений, многоканальная метка обеспечивает:

Резервирование — если один канал недоступен, работают другие
Универсальность — от смартфона до промышленного считывателя
Надежность — визуальная идентификация всегда доступна
Совместимость — не нужно менять всю инфраструктуру считывателей

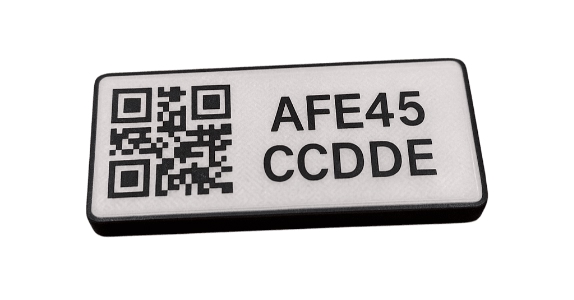

2025: Рождение метки собственного производства

Решение нашлось в комплексном подходе. Разработали собственную метку, объединившую все необходимые технологии:

Варианты испорлнения

Модель	Размер	RFID расстояние	Дальность UHF	Вес	Температурный диапазон
[m]-tag s	30×20×5 мм	до 5 см	до 3 м	9 г	−40…+100 °C / +220 °C
[m]-tag m	46×20×5 мм	до 5 см	до 6 м	10 г	−40…+100 °C / +220 °C
[m]-tag l	76×20×5 мм	до 5 см	до 12 м	15 г	−40…+100 °C / +220 °C

Конструкция метки

Четыре канала считывания:

HEX-код для ситуаций, когда нет сканера
QR-код для смартфонов и простых сканеров
RFID 125 кГц для ремонтных участков
UHF 860-960 МГц для складской логистики

Материалы и защита:

Термостойкий композитный корпус (до +220°C)
Химически инертное покрытие
Ударопрочная конструкция

Универсальное крепление

Главное, к чему привели все многолетние опыты — это применение двухкомпонентного состава для монтажа:

Наносится шприцем на любую поверхность
Нижняя часть метки имеет специальную форму для надежной фиксации
При попытке демонтажа метка саморазрушается (антивандальная защита)

Совместимость

Метка работает со всеми промышленными считывателями: Zebra, Honeywell, Motorola. Не нужно покупать специальное оборудование.

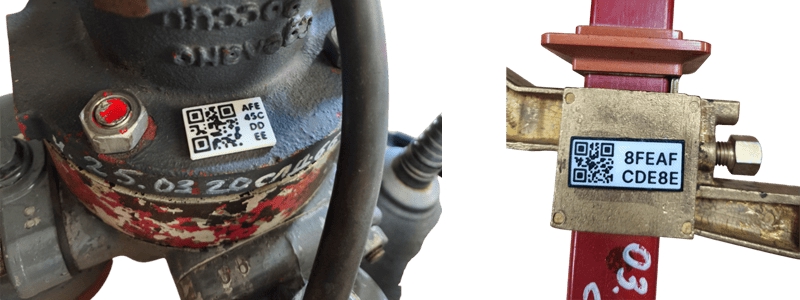

Применение на практике

Автоматизация и роботизация: невозможны без меток

Современная автоматизация склада или производства невозможна без индивидуального учета каждой позиции. Робот-кладовщик, автоматический кран, AGV-тележка — все они должны точно знать, что берут, куда везут и где размещают. Без уникальной идентификации каждой детали автоматизация превращается в хаос.

Многоканальная метка решает все сценарии:

Роботы используют RFID для быстрой идентификации на расстоянии
Операторы сканируют QR-код смартфоном при ручных операциях
Системы машинного зрения распознают визуальные метки
АСУ ТП получает данные через любой доступный канал

Это критично для Industry 4.0: цифровой двойник производства работает только когда каждый физический объект имеет цифровой идентификатор.

Полный жизненный цикл изделия

Каждая деталь получает уникальный идентификатор при производстве или первичной маркировке. В базе данных создается «паспорт изделия» с полной информацией:

Технические характеристики (электрические, механические, геометрические)
История обслуживания
Замены и ремонты
Условия эксплуатации

Экономический эффект

Внедрение системы дает измеримые результаты:

Сокращение времени на поиск и идентификацию деталей на 70%
Снижение ошибок при замене компонентов на 95%
Уменьшение простоев из-за отсутствия истории обслуживания
Накопление статистики для улучшения конструкции
Возможность полной автоматизации складских операций
Снижение человеческого фактора при комплектации заказов

Без системы меток современный автоматизированный склад просто не может функционировать — это базовое требование для любых WMS, роботизированных систем и конвейерных линий.

Масштабирование

Система применима не только для железнодорожного транспорта:

Сельхозтехника (комбайны, тракторы)
Автомобильная промышленность
Нефтегазовое оборудование
Любое сложное промышленное оборудование

Технические детали реализации

Структура данных

Каждая метка содержит уникальный ID, который кодируется:

В 10-значный HEX для визуального чтения
В QR-код для оптического сканирования
В память RFID-чипов

Интеграция с IT-системами

Разработаны API для интеграции с:

ERP-системами (SAP, 1C)
Системами управления ТОиР
Складскими WMS
Мобильными приложениями для обходчиков

Выводы

20 лет экспериментов показали: в промышленной маркировке не работают полумеры. Нужно либо делать комплексное решение, учитывающее все аспекты эксплуатации, либо не делать вообще.

Метка собственного производства — это не просто идентификатор, это элемент цифровой трансформации производства. Когда каждая деталь имеет цифровой паспорт, предиктивное обслуживание из модного тренда становится рабочим инструментом.

Ключевые уроки проекта:

Тестируйте в реальных условиях — лаборатория не заменит цех
Думайте о всем жизненном цикле — от монтажа до утилизации
Универсальность важнее инноваций — лучше работающее решение, чем красивая технология
Стандарты совместимости критичны — proprietary решения обречены
Физическая стойкость первична — в промышленности метка должна жить дольше оборудования

Проект продолжает развиваться.
