Аварии делятся на две категории:

Квитируемые аварии
Неквитируемые аварии

Активные аварии — аварии, которые пришли, но не ушли.
Неквитированные аварии — аварии, которые уже ушли, но не были квитированы.

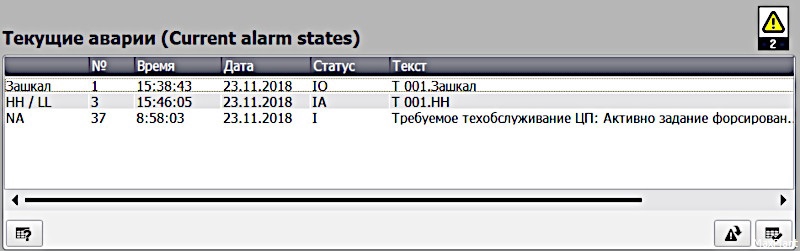

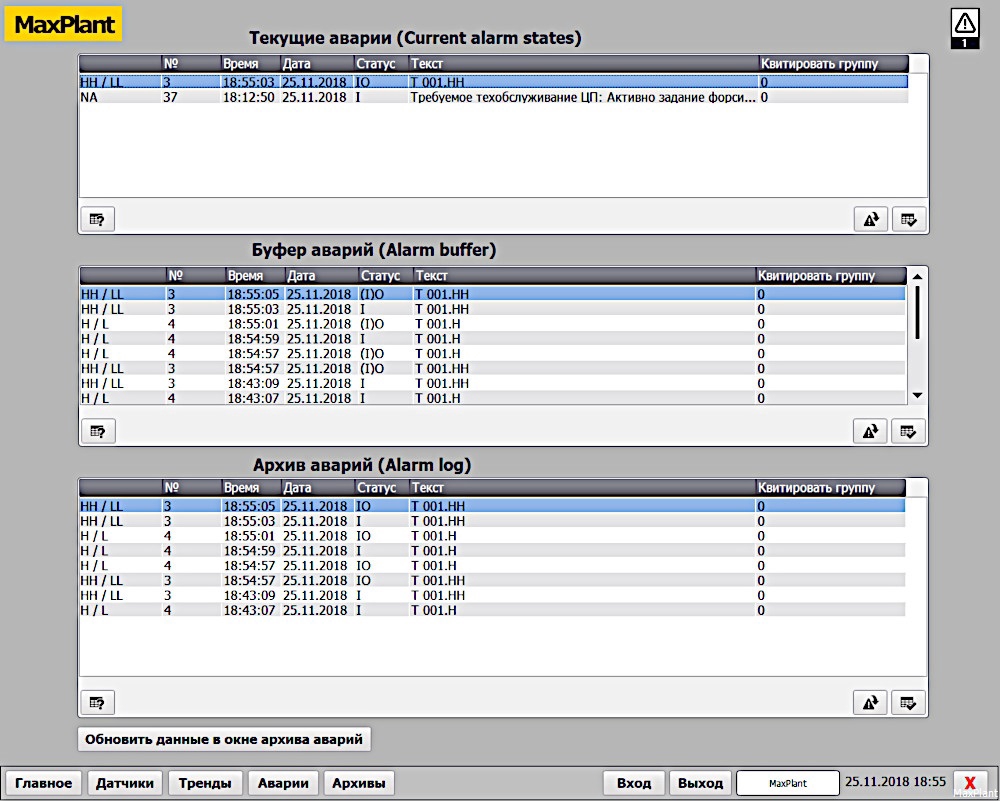

Висящие аварии в окне текущих аварий — это активные и неквитированные аварии:

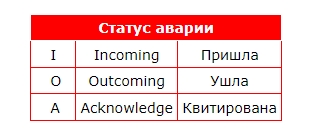

В этом окне видим по статусу аварий:

Зашкал пришёл и ушёл, но не квитирован
HH пришёл и квитирован, но не ушёл

Оперативные данные находятся в оперативной памяти, исторические данные находятся в файле или в базе данных.

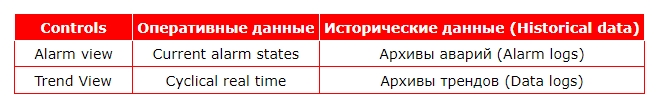

Контролы аварий и трендов можно настроить на отображение оперативных или исторических данных:

Исторические данные в контролах не подгружаются автоматически, как это происходит с оперативными данными. Для обновления исторических данных в контроле необходимо перегрузить окно.

Содержание

Задание

Сконфигурировать оперативные и исторические аварийные сообщения и тренды в WinCC Advanced.

Решение

Аварийные сообщения

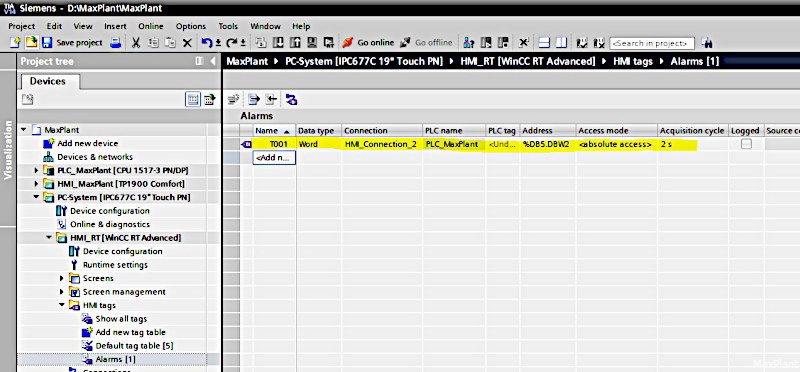

Создаём HMI тег «T001» типа Word, связанный со словом состояния (DB5.DBW2) датчика температуры T 001:

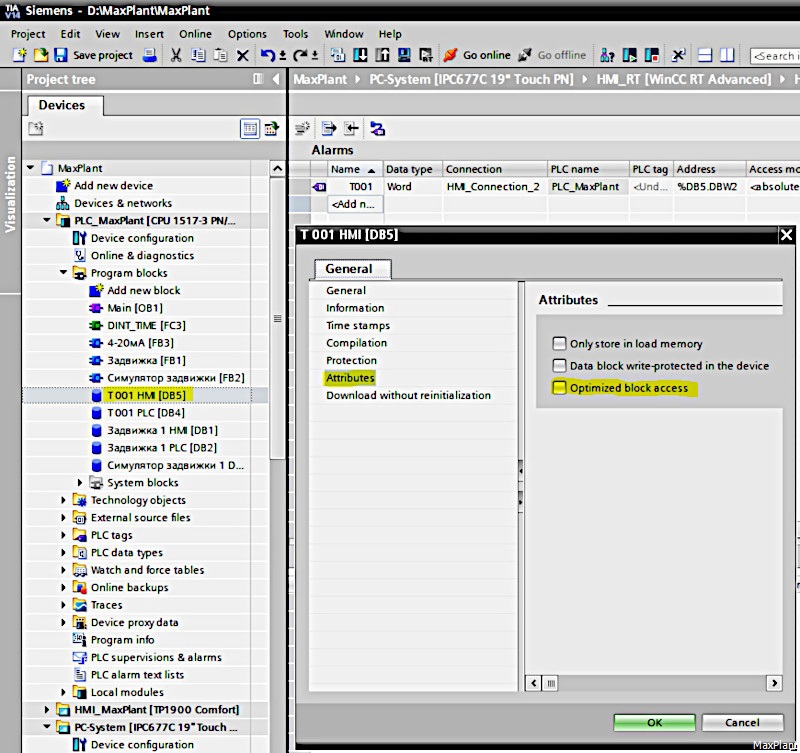

Чтобы аварийные сообщения работали при абсолютной адресации этого тега, необходимо снять галочку атрибута «Optimized block access» в свойствах блока данных «T 001 HMI»:

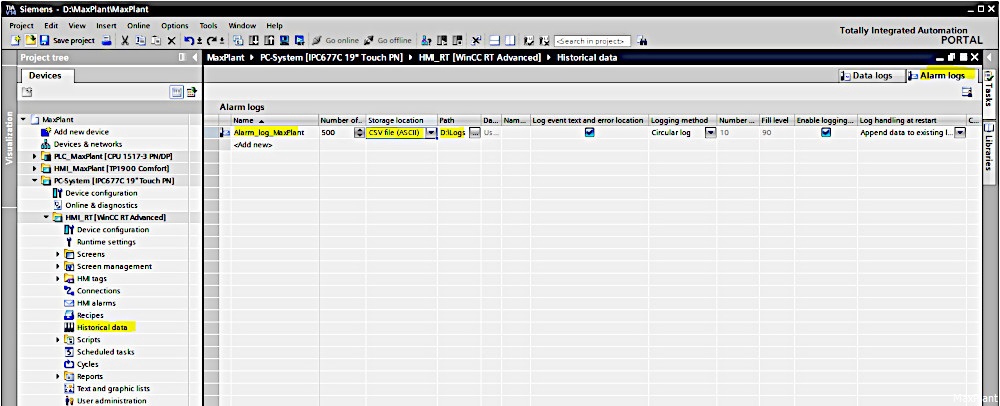

В редакторе исторических данных (Historical data) в разделе Архивы аварий (Alarm logs) создаём архив с именем Alarm_log_MaxPlant, выбираем формат файла архива — CSV file, задаём папку хранения архива – D:Logs:

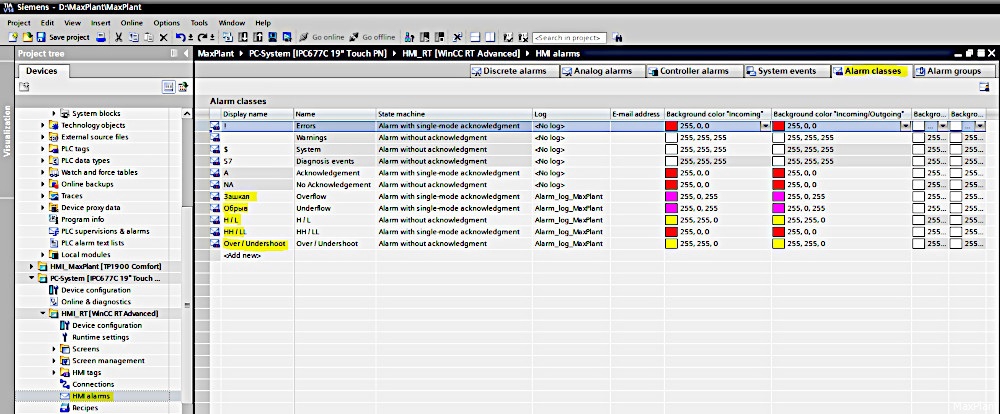

В редакторе HMI alarms создаём 5 новых классов для наших аварийных сообщений и в колонке Log выбираем имя архива, в котором они будут архивироваться — Alarm_log_MaxPlant:

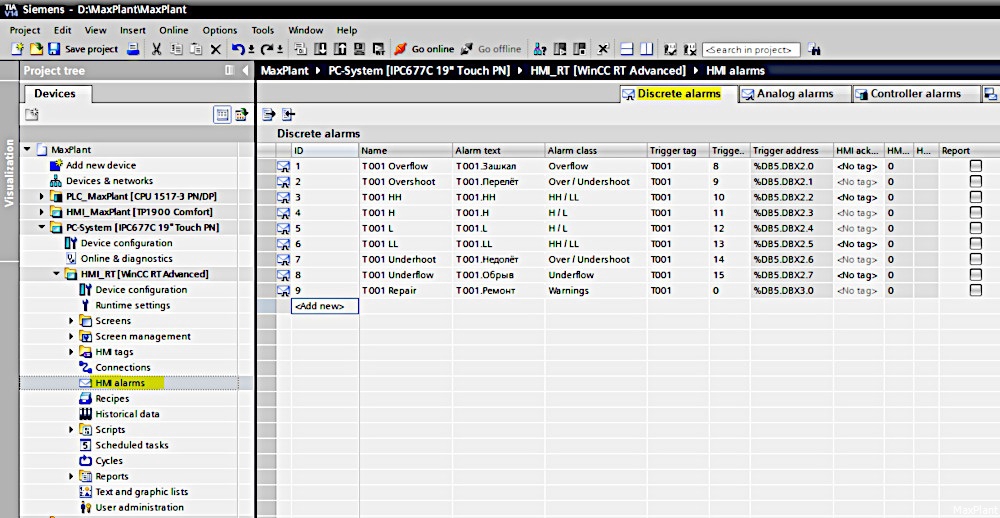

В редакторе HMI alarms конфигурируем дискретные аварийные сообщения:

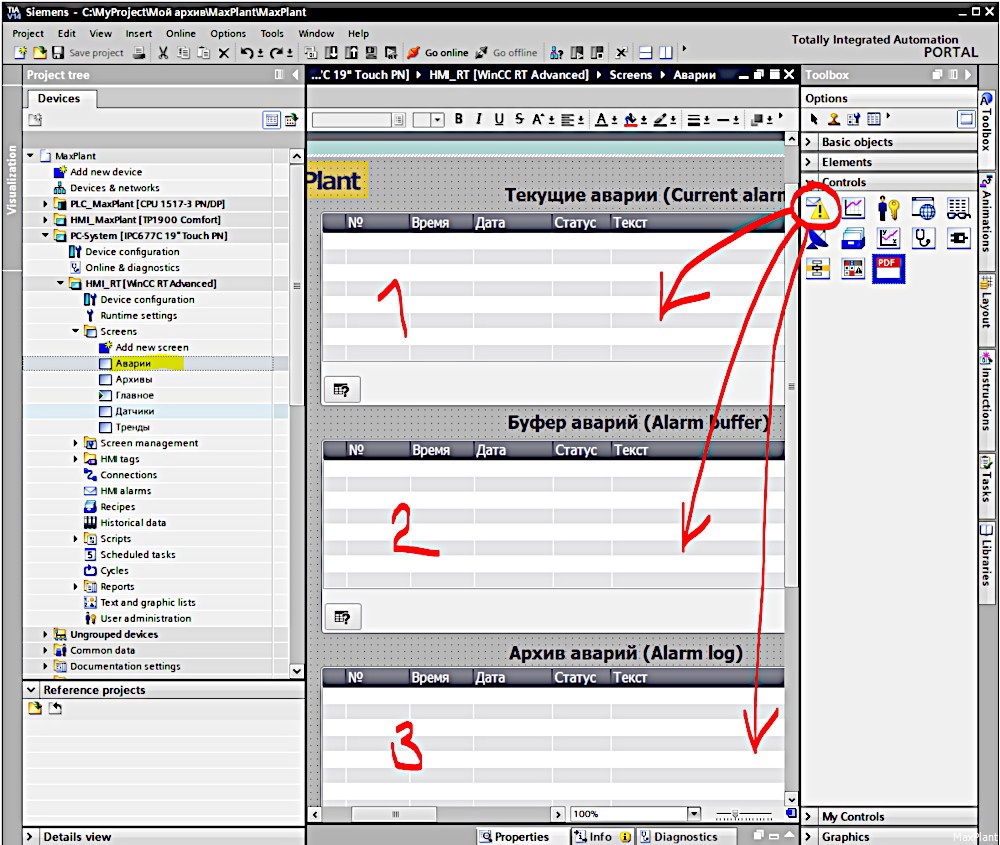

Создаём новое окно «Аварии» с тремя контролами Alarm View и кнопкой «Обновить данные в окне архива аварий»:

Первый контрол настраиваем на отображение текущих аварий

Второй контрол настраиваем на вывод буфера аварий:

Клик кнопки «Обновить данные в окне архива аварий» привязываем к функции активации окна «Аварии»:

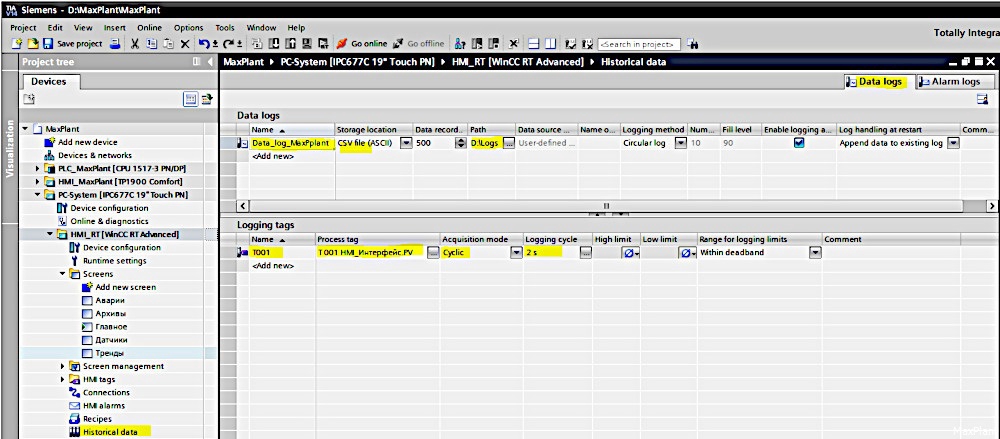

В редакторе исторических данных (Historical data) в разделе Архивы данных (Data logs) создаём архив с именем Data_log_MaxPlant, выбираем формат файла архива — CSV file, задаём папку хранения архива – D:Logs.

В этот архив добавляем тег, который будет архивироваться с частотой 2 секунды:

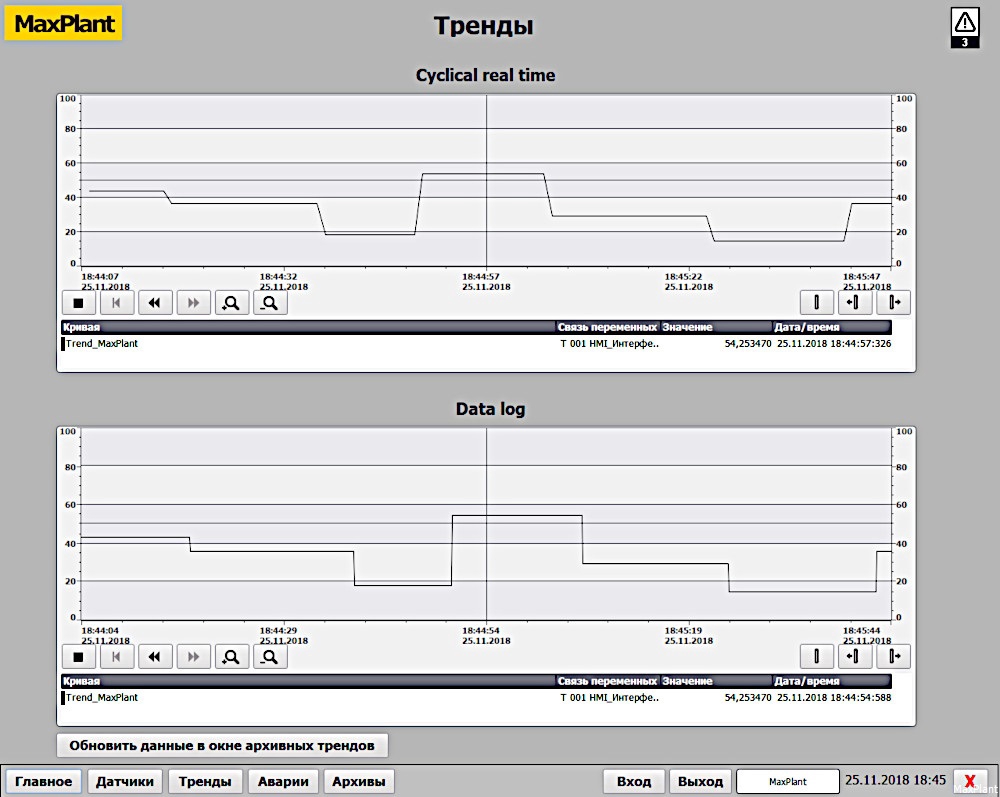

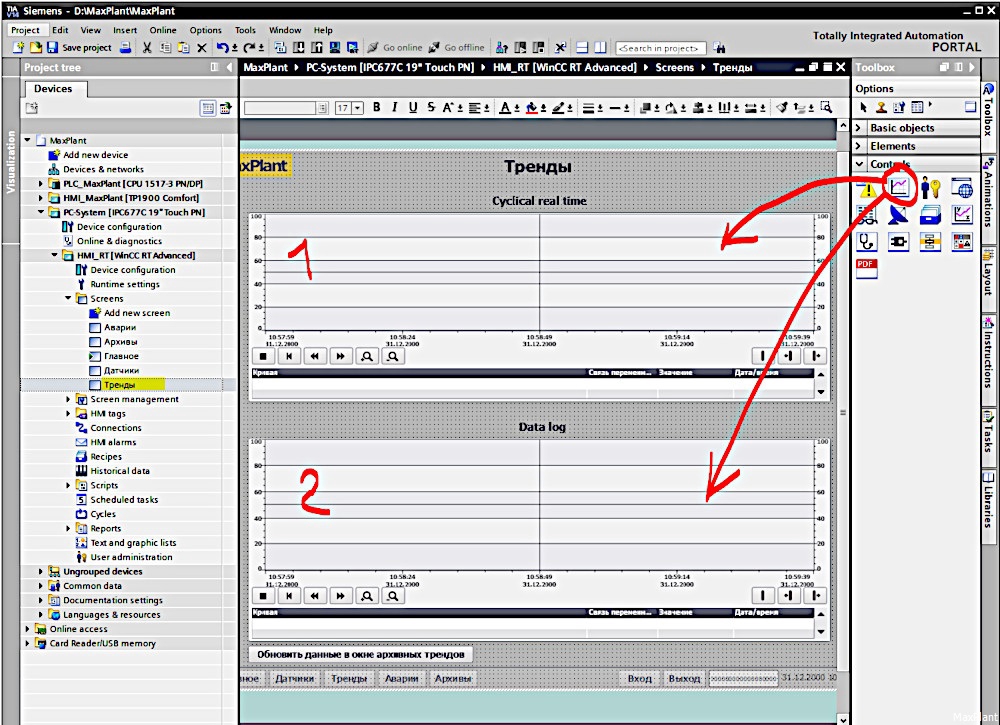

Создаём новое окно «Тренды» с двумя контролами Trend View и кнопкой «Обновить данные в окне архивных трендов»:

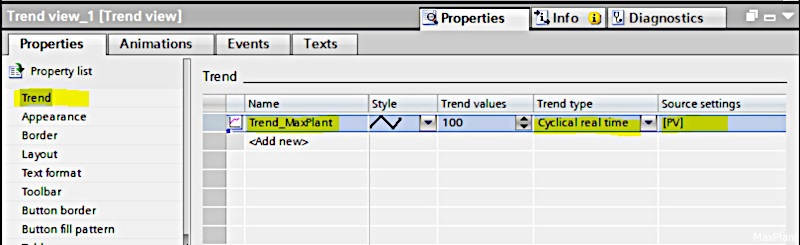

Первый контрол настраиваем на отображение онлайн тренда:

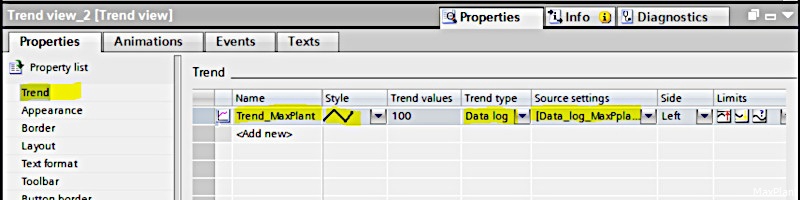

Второй контрол настраиваем на вывод архивного тренда:

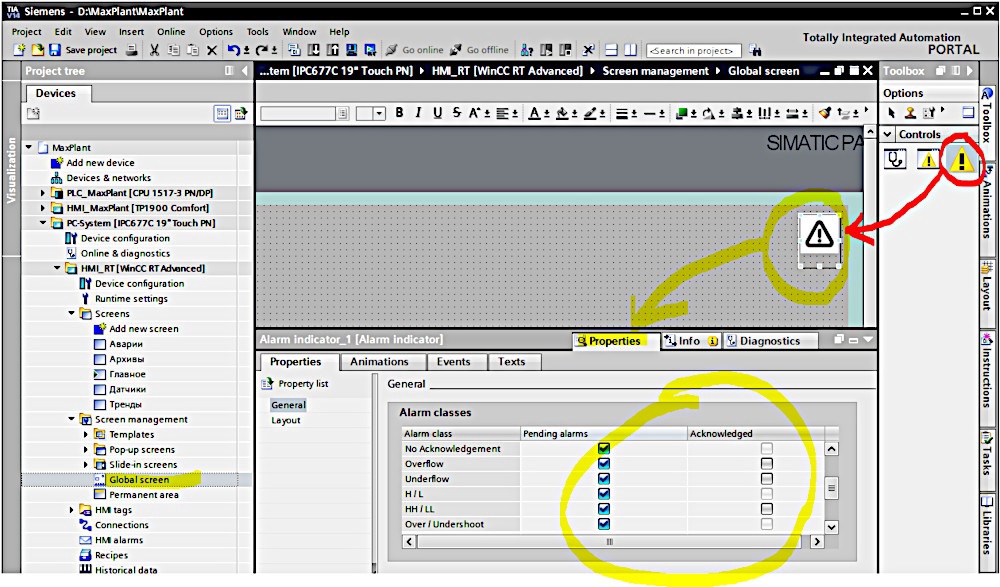

В Глобальное окно добавляем индикатор аварий (Alarm indicator), который будет висеть во всех окнах.
Индикатор мигает, если висит хотя бы одна неквитированная авария.
Индикатор горит, если все аварии квитированы, но висит хотя бы одна активная авария.
Индикатор показывает количество активных аварий, выбранных классов:
