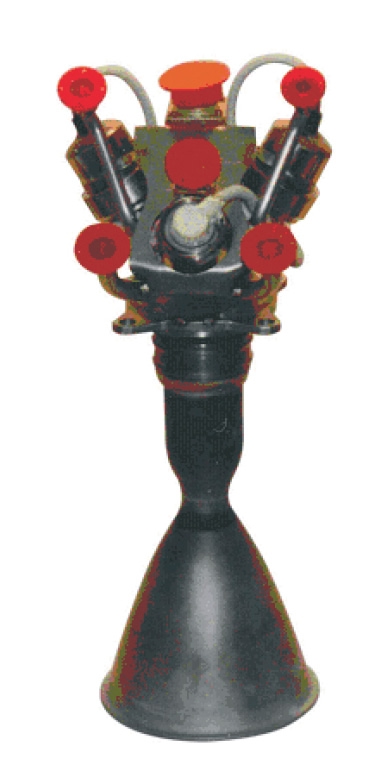

В статье описывается создание автоматизированной системы управления стендовыми огневыми испытаниями ракетных двигателей малой тяги. Программно-технический комплекс системы реализован на базе изделий формата MicroPC и программного обеспечения «МАИС-2000». Описываемые решения позволяют повысить качество испытаний на основе применения высоконадёжных технических средств и увеличения точности измерения оценочных параметров. Система внедряется на испытательной базе НИИМаш (г. Нижняя Салда Свердловской области).

м этапе было разработано согласованное подробное техническое задание «Автоматизированная система управления технологическими процессами испытания ракетных двигателей малой тяги на стендах НИК101».

Этим заданием предусматривалось, что АСУ ТП должна заменить:

• морально и физически устаревшую информационно-измерительную систему на базе ЭВМ СМ1634 и СОО-2;
• самопишущие приборы типа КСП, КСМ;
• светолучевые осциллографы, используемые для регистрации быстропротекающих процессов;
• аппаратуру дистанционного управления агрегатами стенда с кодовым уплотнением;
• систему автоматического программно-временного управления пусковыми циклами на базе ПК;
• электронные блоки регулирования давления и температуры в стендовых магистралях подачи КРТ.

Так как испытательные стенды ракетных двигателей характеризуются взрывопожароопасностью и токсичностью используемых рабочих тел, то выбор технических средств и разработка схем соединений АСУ ТП проводились с выполнением соответствующих требований и правил безопасности. С внедрением АСУ ТП на стендах НИИМаш намечена поэтапная замена используемых сейчас морально устаревших датчиков на современные, с лучшими эксплуатационными характеристиками. Так, для измерения оценочных параметров давления проектом выбраны датчики фирмы Aplisens, а для измерения расходов КРТ – кориолисовый расходомер фирмы «Метран». Поэтому АСУ ТП обеспечивает приём и обработку сигналов как вновь внедряемых датчиков с выходами типа 4…20 мА и ±5 В, так и пока используемых вибрационно-частотных типа ПДВИ и потенциометрических типа МД, ДТ и т.д. Для обеспечения помехоустойчивости системы каналы входа-выхода ПТК гальванически развязаны от периферийных приборов и устройств.

Специфические требования, предъявляемые к системе управления стендовыми огневыми испытаниями РДМТ, не позволили использовать какое-либо стандартное программное обеспечение. Это явилось одной из главных причин того, что заказчик выбрал в качестве разработчика ПТК фирму НТЦ «Лидер», имеющую собственные программные разработки и большой опыт их адаптации для реализации нестандартных требований.

ЗАО НТЦ «Лидер» произвёл существенную корректировку своего базового программного обеспечения. Разработчики не стали «вручную дописывать» специфичные функции системы, а пошли по более радикальному пути – по пути корректировки базового программного обеспечения и включения новых функций и возможностей в систему «МАИС-2000». В результате новая версия системы «МАИС-2000» позволяет производить архивирование быстроменяющихся параметров в темпе опроса с дискретностью до 0,5 мс (дискретность для каждого параметра может назначаться отдельно), причём регистрация может включаться по событию или команде извне (например, по команде о начале испытаний) либо производиться постоянно с сохранением фиксированного количества измерений (реализация функции «регистратор аварийных событий»). Последующий анализ архивных данных как для быстроменяющихся параметров, так и для прочих технологических параметров производится одной и той же программной утилитой.

Структура системы

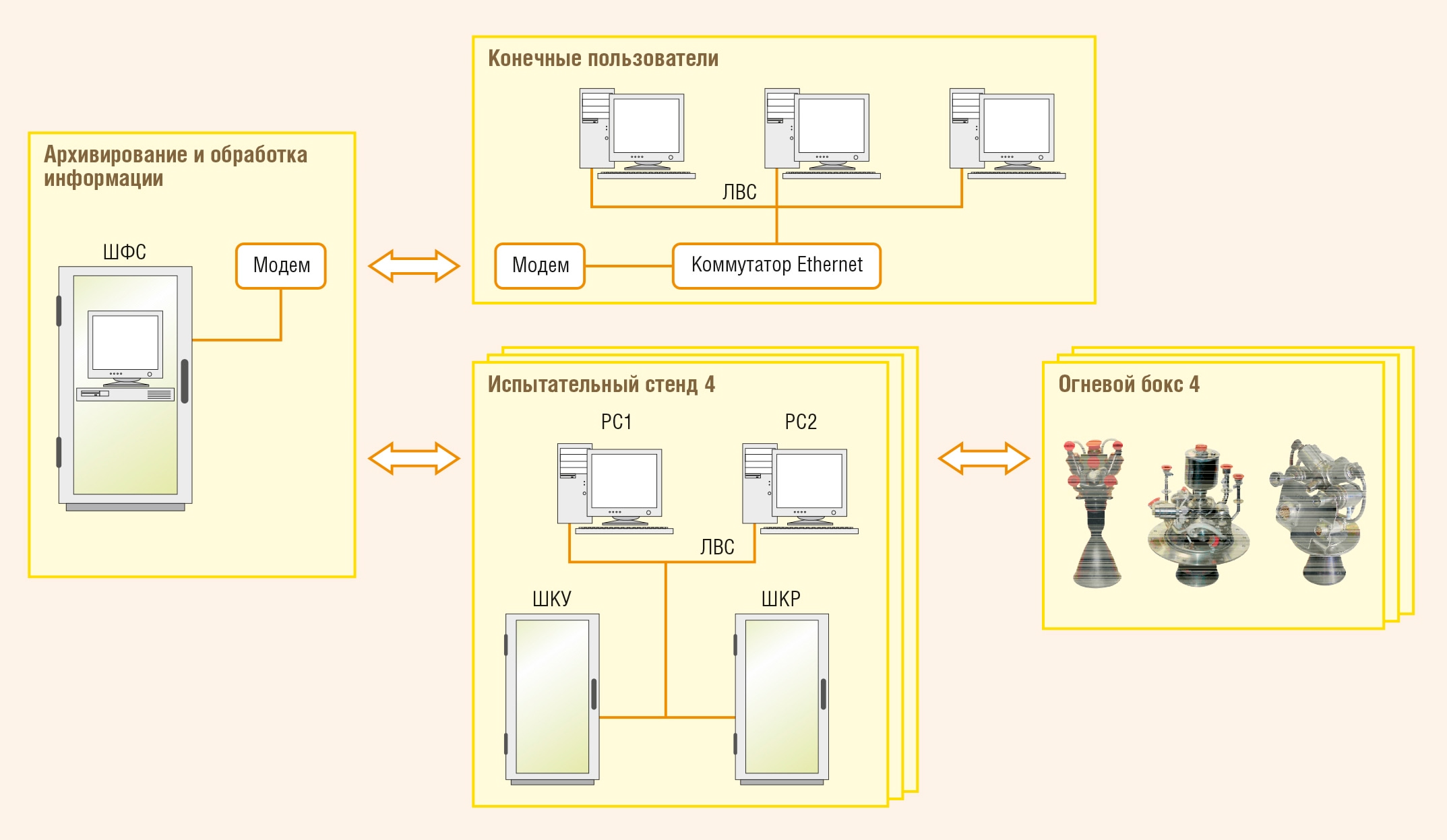

Структурная схема АСУ ТП стендовых огневых испытаний ракетных двигателей малой тяги представлена на рис. 2.

Условные обозначения:
ЛВС — локальная вычислительная сеть; РС — рабочая станция; ШКР — шкаф контроллера регистрирующего; ШКУ — шкаф контроллера управляющего; ШФС — шкаф файлового сервера.

Основные функции по сбору, первичной обработке информации и управлению испытаниями выполняются на уровне локальных контроллеров. Для каждого испытательного стенда в системе имеется два контроллера, структура которых определяется выполняемыми функциями:

• локальный контроллер подсистемы сбора и обработки измерительных данных и управления двигателями – шкаф контроллера регистрирующего (ШКР);
• локальный контроллер подсистемы управления давлением, температурой и исполнительными механизмами – шкаф контроллера управляющего (ШКУ).

Рабочие станции АСУ ТП располагаются в помещении пультовой, на них реализуются функции представления и архивирования технологической информации, выдачи команд для дистанционного и программного управления стендовыми агрегатами и испытываемыми двигателями, а также функции по сопровождению программного и информационного обеспечения. На рабочих станциях также производится расчёт оценочных параметров РДМТ и формируются отчёты по результатам испытаний.

Шкаф файлового сервера (ШФС) установлен также в помещении пультовой. В файловом сервере накапливается архивная информация со всего испытательного комплекса, располагаются базы данных информационного обеспечения для всех систем и журналы системных событий. В шкафу ШФС размещается и активное сетевое оборудование локальной вычислительной сети технологической зоны.

Удалённый доступ к технологической информации с рабочих станций, расположенных в отдельном здании вне технологической зоны, реализован с помощью DSL-модемов по выделенной телефонной паре, проложенной в пешеходно-кабельной галерее.

Аппаратные средства

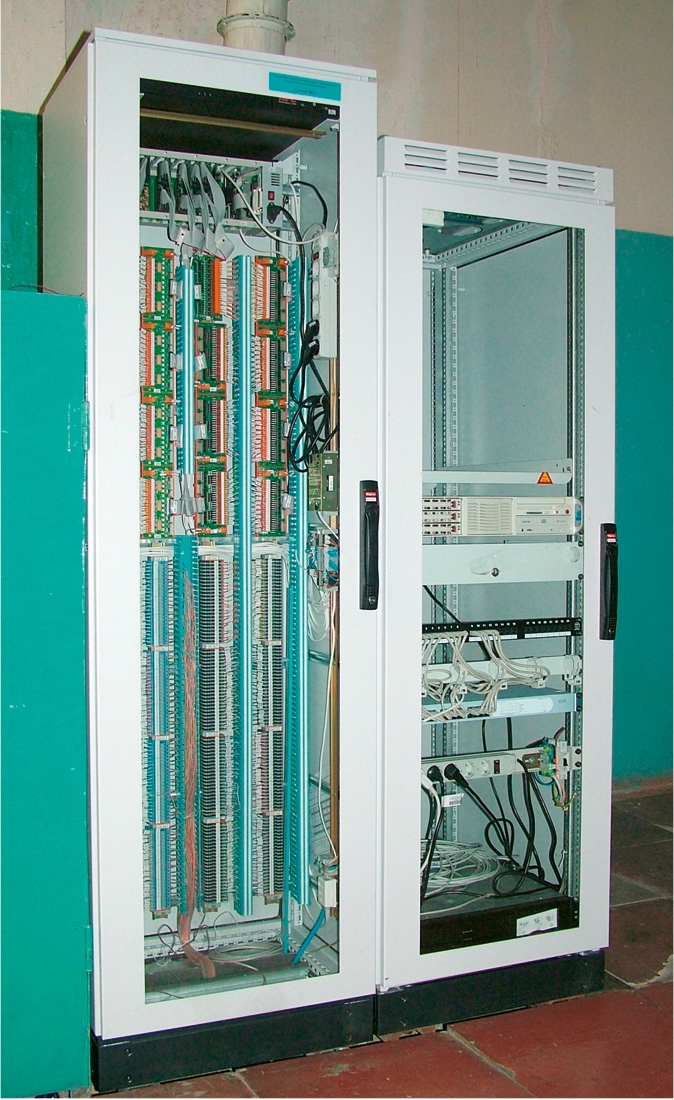

С учётом жёстких условий эксплуатации локальные контроллеры смонтированы в шкафах со степенью защиты IP55 фирмы Schroff. Внешний вид ШКР показан на рис. 3, справа от него расположен ШФС.

Контроллер регистрирующий выполнен из изделий формата MicroPC. В нём использованы модули фирмы Fastwel: процессорная плата CPU686E, универсальные модули ввода-вывода UNIO96-1 и UNIO96-5, модули ввода аналоговых сигналов AI8S-5A-1 (для обслуживания быстроменяющихся параметров) и модули ввода аналоговых сигналов ADC32G фирмы «Риус». Модули MicroPC размещены в 12-слотовом каркасе ICC19201 (Fastwel) с шиной ISA-8 и источником питания Octagon Systems 5105.

Для автоматического переключения измерительных каналов при смене на стенде рабочего места установки двигателя применяются мультиплексоры аналоговых сигналов AIMUX-32C-2 (Fastwel). В целях гальванического разделения входных аналоговых сигналов, поступающих в контроллер, а также для преобразования сигналов 0…100 мВ к нормированному виду используются модули SCM7B40-02 фирмы Dataforth. Гальваническую изоляцию каналов дискретного ввода-вывода обеспечивают платы TBI-24/0 и TBI-0/24 (Fastwel). Для гальванической развязки выходных дискретных сигналов уровня TTL применены модули GRO-24 НТЦ «Лидер». Кроссовая часть выполнена на клеммах WAGO. Для измерения температур и сигналов потенциометрических датчиков используются универсальные искробезопасные нормализаторы µD301 фирмы Pepperl+Fuchs Elcon, смонтированные на отдельной панели.

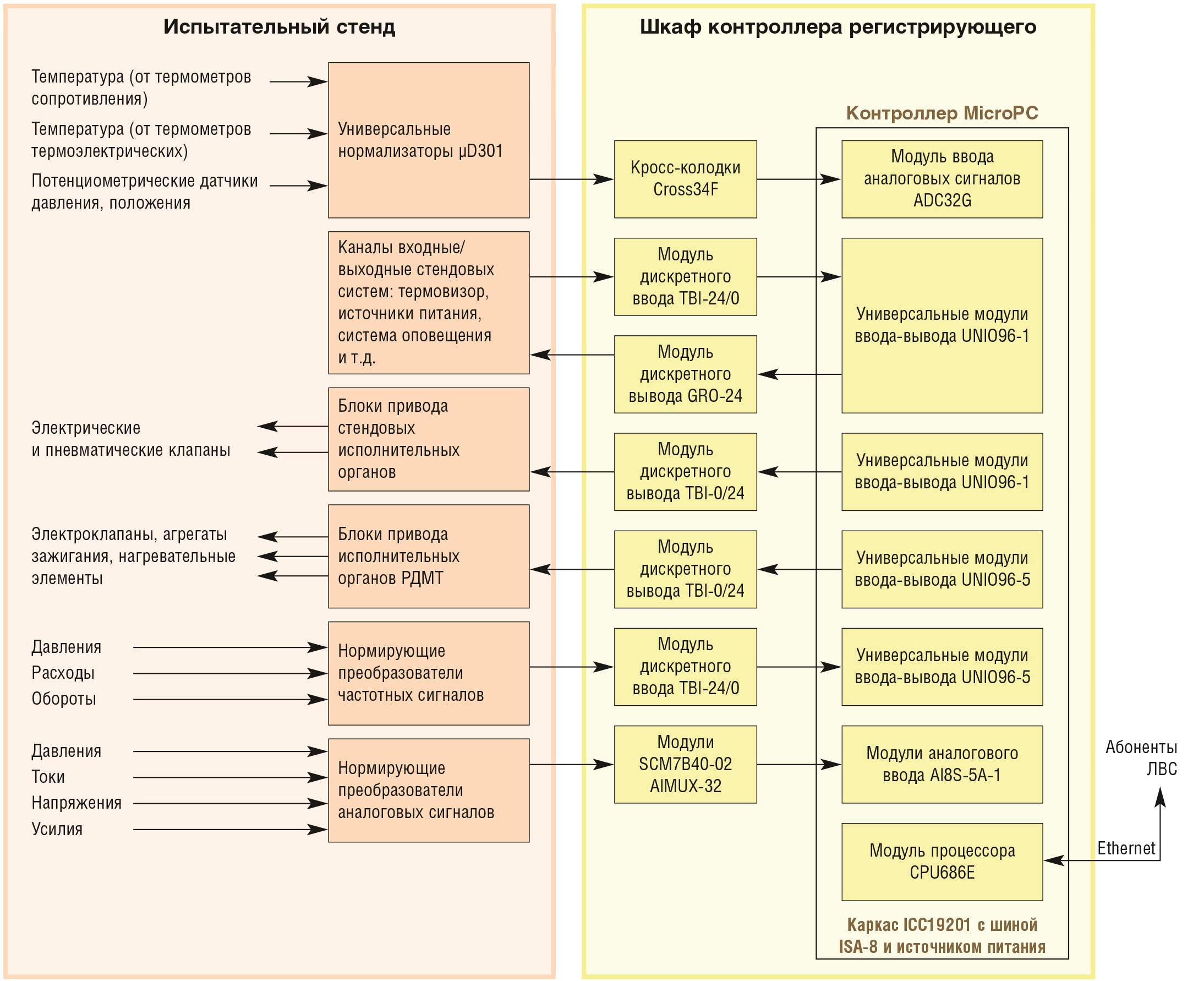

Структурная схема локального контроллера подсистемы сбора и обработки измерительных данных и управления двигателями (контроллера регистрирующего) представлена на рис. 4. Здесь дополнительно показана схема связей контроллера регистрирующего с устройствами испытательного стенда.

Контроллер подсистемы управления давлением, температурой и исполнительными механизмами (контроллер управляющий) выполнен на базе этих же технических и программных средств.

В ШФС смонтирован сетевой коммутатор, к портам которого подключены все абоненты локальной вычислительной сети (ЛВС) на базе Ethernet. Абонентами ЛВС являются контроллеры, рабочие станции и файловый сервер. С помощью DSL-модемов и выделенной линии сеть испытательного комплекса соединяется с сегментом, расположенным в административном здании.

Полученные результаты

В конце 2004 года в НИИМаш был проведён цикл экспериментов по оценке работы каналов измерения и регистрации физических параметров, а также каналов дистанционного ручного и автоматического программно-временного управления АСУ ТП в реальных условиях.

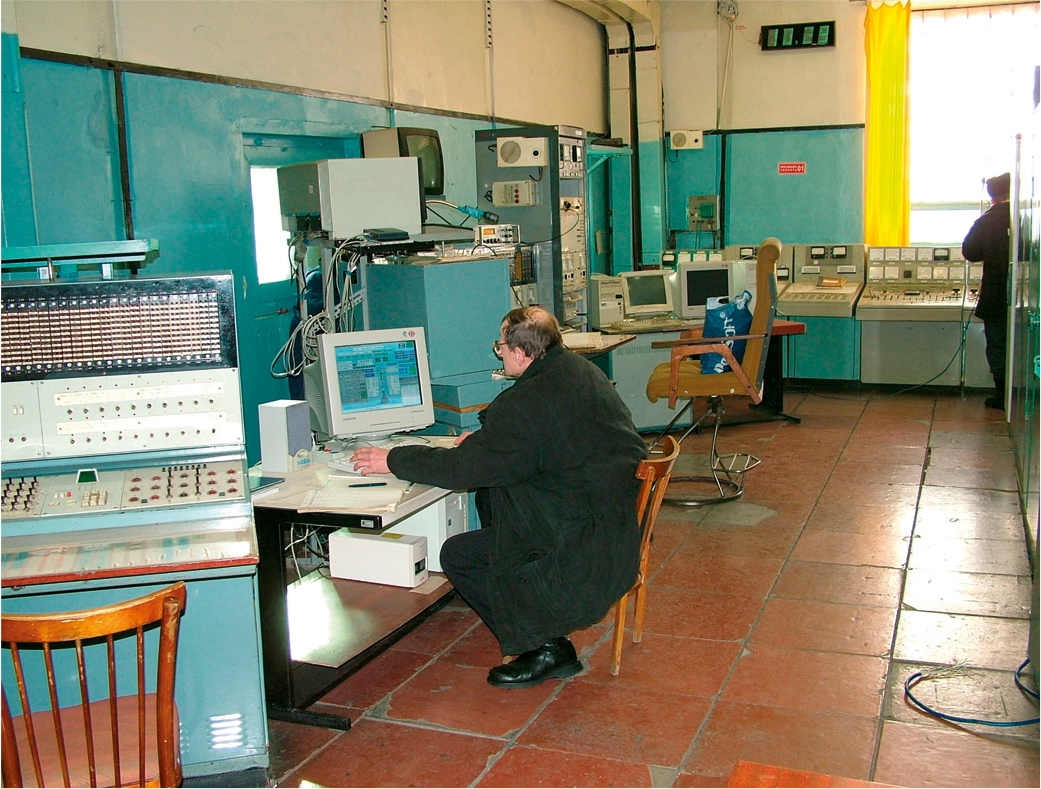

Для этого технические средства автоматизированной системы были смонтированы и подключены на стенде испытательного комплекса института. Внешний вид пультовой, откуда производится управление процессами подготовки и проведения огневых испытаний РДМТ и где размещается основная аппаратура АСУ ТП, приведён на рис. 5.

В системе была установлена новая версия программы «МАИС-2000» и создано необходимое информационное обеспечение для подготовки и проведения испытаний РДМТ. В дополнение к штатным датчикам измерение оценочных параметров давления осуществлялось интеллектуальными измерительными преобразователями давления APC-2000 фирмы Aplisens. Температура измерялась штатными датчиками с универсальными преобразователями µD301.

На первом этапе были проведены автономные исследования работы каналов измерения физических параметров. К каналам подключались стендовые датчики, и на рабочих станциях наблюдались их исходные и калибровочные сигналы. Для каналов измерения давления непосредственно на датчики ступенчато подавались уровни калибровочных давлений, для остальных каналов сигналы задавались имитаторами. Затем проводились проверки работы АСУ ТП по формированию автоматических циклограмм управления для импульсных и непрерывных режимов работы РДМТ. При этом вместо двигателя использовался его электрический имитатор, а для последующего анализа работы системы проводилось архивирование (регистрация) необходимых данных.

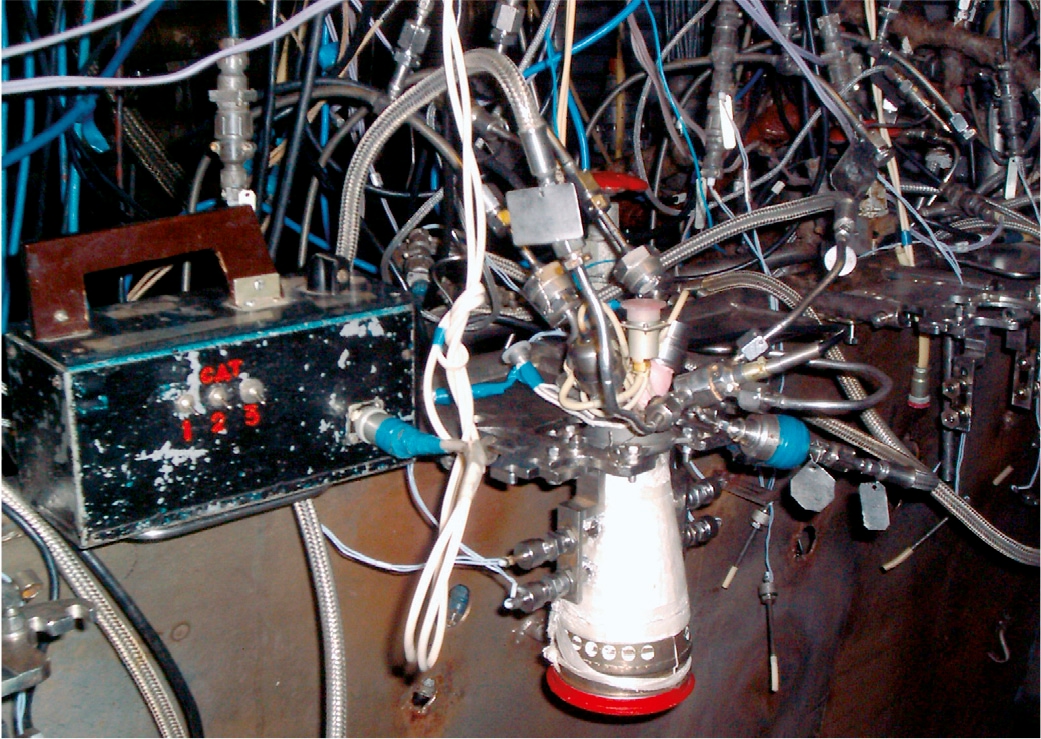

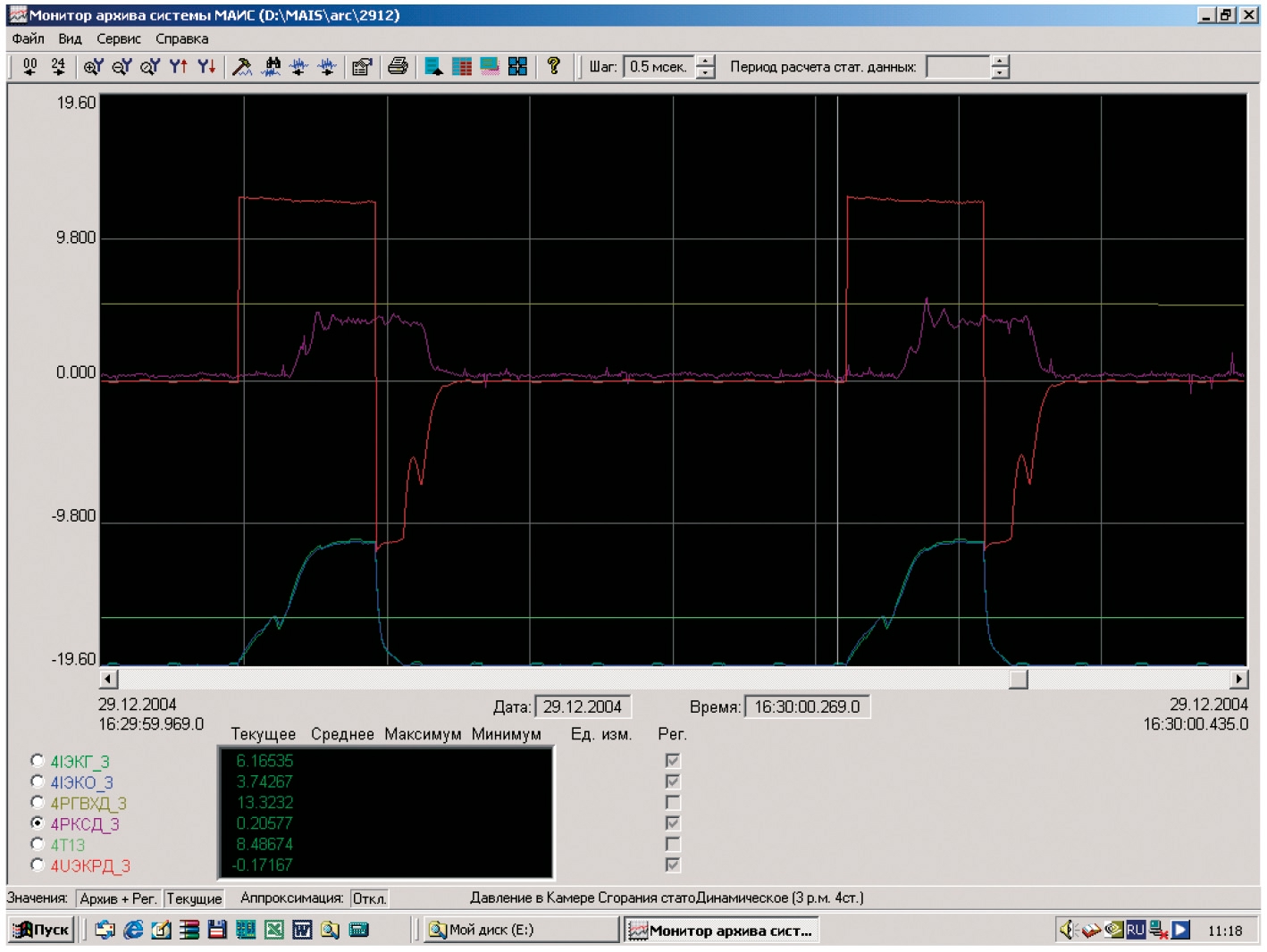

В конце этого цикла работ были проведены два огневых испытания. Технологический двигатель РДМТ135М, установленный на рабочем месте стенда, обвязанный трубопроводами, технологическими датчиками и кабельными жгутами, показан на рис. 6. Измерительная информация при испытаниях архивировалась ПТК и частично дублировалась регистрацией на СМ1634 и светолучевых осциллографах. Один из фрагментов полученных графиков с оценочными параметрами импульсного режима работы двигателя РДМТ135М на огневом испытании приведён на рис. 7. На экранной форме представлены следующие параметры двигателя:

• напряжение на обмотках электроклапанов — 4UЭКРД_3;
• электрические токи в обмотках электроклапанов – 4IЭКГ_3 и 4IЭКО_3;
• давление в камере сгорания – 4РКСД_3;
• давление горючего на входе – 4РГВХД_3;
• температура – 4Т13.

Временные графики изменения указанных параметров соответствуют управляющим командам выполняемой циклограммы импульсного режима КТИ, где время включения РДМТ составляет 50 мс, а время паузы между включениями – 160 мс. Значения и взаимные соотношения физических параметров в переходные и установившиеся периоды соответствуют условиям испытания двигателя РДМТ135М и полностью совпадают с данными, полученными ранее на испытаниях этого же двигателя при регистрации параметров на светолучевых осциллографах.

При проведении экспериментальной оценки амплитудно-частотных характеристик измерительных каналов быстроменяющихся параметров на входных сигналах от реальных источников было выявлено наличие нежелательных электрических паразитных наводок. Детальные исследования показали, что причиной этих наводок являются цепи электропитания стендовых агрегатов от преобразователей ВАКС с напряжением постоянного тока 27 В. Проектом по модернизации вторичного электропитания стендовых систем, выполненным ОАО «НПО Уралпроектавтоматика» в 2005 году, предусмотрено применить вместо преобразователей ВАКС современные источники вторичного электропитания, что позволит ликвидировать основную причину наводок в измерительных цепях стендовых систем. Окончательный анализ результатов экспериментальных исследований работы ПТК в реальных условиях подтвердил реализуемость требований ТЗ по автоматизированному управлению огневыми испытаниями ракетных двигателей малой тяги.

Заключение

С внедрением представленной АСУ ТП в НИИМаш обеспечивается качественное повышение уровня автоматизации основных технологических процессов подготовки и проведения стендовых огневых испытаний РДМТ. При этом существенно повышаются надёжность технических средств и точность измерения оценочных параметров. На испытательном комплексе будет возможно:

• исключить использование первичных бумажных носителей (осциллограмм, термограмм) и связанные с ними ручные операции на этапах подготовки, проведения испытания, обработки данных и хранения;
• исключить длинные (до 300 метров) кабельные жгуты медных проводов, которые используются сейчас для передачи сигналов от стендовых датчиков и вторичных преобразователей на расположенные в отдельном «чистом» сооружении регистраторы и ЭВМ, что позволит снять проблемы, связанные с наличием в этих магистральных кабельных линиях значительных электрических ёмкостей и перекрёстных наводок;
• исключить применяемое сейчас ручное переключение сигналов измерительных каналов по направлениям типа «рабочее место №_, стенд №_ > регистратор №_, ЭВМ №_»;
• использовать в технологических системах испытательных стендов современные общепромышленные датчики взамен морально устаревших и специальных, которые применяются в настоящее время;
• сократить количество обслуживающего персонала;
• существенно уменьшить общие затраты на проведение стендовых наземных испытаний РДМТ;
• использовать данные результатов огневых испытаний в электронных базах для информационного сопровождении всего жизненного цикла создания и эксплуатации РДМТ.

В настоящее время на испытательной базе ведутся работы по этапному внедрению технических, программных и информационных средств АСУ ТП для трёх испытательных стендов с интеграцией их в общую систему управления испытательным комплексом. Сложившуюся кооперацию и полученный опыт предполагается использовать для дальнейшего развития информационных технологий в части автоматизации технологических процессов опытного производства, общеинженерных и вспомогательных систем производственной и испытательной базы НИИМаш.
