Магнитные указатели уровня позволяют получать наглядную индикацию и обеспечивают базовый контроль уровня жидкости в любых резервуарах и технологических емкостях.
Помимо визуального контроля уровня жидкости, такие устройства играют важную роль в обеспечении технологической безопасности. В ряде производственных процессов они используются как дублирующий элемент, который позволяет оператору подтвердить показания автоматических уровнемеров или локально оценить состояние резервуара. Это особенно актуально на объектах, где требуется многоуровневая защита от ошибок измерения, а также при эксплуатации оборудования в сложных климатических условиях.
Магнитные индикаторы уровня нередко выступают частью цепочки управления, позволяя операторам отслеживать динамику изменения уровня в реальном времени. Такой подход востребован на линиях дозирования реагентов, при контроле накопительных емкостей, в насосных станциях, на объектах подготовки сырья и в процессах, где свойства жидкости могут меняться в зависимости от температуры, давления или состава.
Что представляет собой магнитный индикатор уровня и какой у него принцип работы?
Магнитный индикатор уровня – это поплавковый указатель, предназначенный для измерения уровня, визуального контроля положения поверхности жидкости и определения границы раздела фаз. Внутри байпасной камеры перемещается поплавок с постоянным магнитом, создающим стабильное магнитное поле.
Типовая конструкция магнитного индикатора включает байпасную камеру, поплавковую систему и внешнюю индикационную панель. Устройства различаются по форме корпуса, длине, диаметру, способу присоединения и материалам изготовления. Байпасная камера может иметь разную жесткость, толщину стенки и класс прочности, что позволяет подбирать модель под конкретное рабочее давление и температуру среды.
Конструкция байпасной камеры обеспечивает плавное перемещение поплавка по всей длине рабочей зоны. Благодаря естественному принципу сообщающихся сосудов жидкость в камере имеет тот же уровень, что и в технологическом резервуаре, а поплавок стабильно «отслеживает» любые изменения уровня. Это делает устройство предсказуемым и точным независимо от характера жидкой среды.
Когда высота столба жидкости в резервуаре изменяется, поплавок перемещается вверх или вниз, а установленная снаружи индикационная линейка реагирует на изменение магнитного поля. Такой принцип действия является бесконтактным: измерительные элементы находятся вне контролируемой среды, что увеличивает срок службы и обеспечивает устойчивость к агрессивным средам, загрязнениям, перепадам рабочей температуры и давления. Надежность работы сохраняется благодаря тому, что принцип измерения не зависит от качества или прозрачности измеряемой среды.
Преимущества метода:
- устойчивость к высокому давлению и рабочей температуре;
- безопасность применения во взрывоопасных зонах (для серий Ex);
- простое обслуживание и длительный ресурс работы;
- возможность оснащения сигнализаторами уровня и уровнемерами различных типов.
Такие устройства хорошо защищены, удобны в установке, учитывают особенности места монтажа и свойства контролируемой среды.
Монтаж и эксплуатационные нюансы
При монтаже магнитного индикатора особое внимание уделяется вертикальности установки: отклонение от оси приводит к изменению поведения поплавка и снижению точности индикации. Рекомендуется также проверять свободный ход поплавка перед вводом прибора в эксплуатацию, проводить ревизию крепежных элементов и контролировать отсутствие воздушных пробок в камере.
При эксплуатации в условиях нестабильной температуры окружающей среды применяются термочехлы, которые поддерживают температурный режим камеры и обеспечивают стабильность показаний.
Примеры из практики
Магнитные указатели применяются в отраслях промышленности, где необходима высокая точность, надежность и безопасность: химическая промышленность, нефтепереработка, пищевая отрасль, фармацевтика, энергетика, водоподготовка и технологические процессы в агрессивных средах.

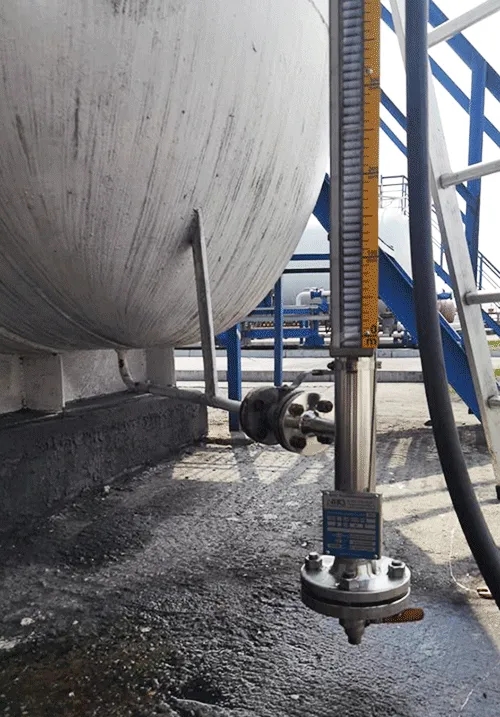

На больших насосных станциях магнитные указатели устанавливаются на буферных баках и накопительных емкостях, где оператору важно видеть уровень независимо от состояния электронных систем. На объектах водоподготовки индикаторы применяются в отстойниках, фильтрационных колоннах и резервуарах промежуточного накопления. В химической отрасли индикаторы используются на емкостях хранения щелочей, кислот, растворителей и смесей, где наличие агрессивных компонентов требует применения материалов с высокой коррозионной стойкостью.
В фармацевтическом и пищевом производстве особую роль играют гигиенические исполнения: такие устройства легко промываются, не имеют застойных зон и совместимы с CIP-мойкой. Это позволяет использовать их в процессах приготовления сиропов, растворов, смесей, а также в линиях дозирования.
Конструкция магнитного индикатора: из чего состоит прибор
Несмотря на внешнюю простоту, магнитный индикатор уровня является технологически сложным устройством. В его состав входят:
- байпасная камера, выполненная из нержавеющей стали или полимерных материалов;
- поплавок с постоянным магнитом, подобранный с учетом плотности среды;
- индикаторная шкала, размещенная вдоль корпуса;
- верхний и нижний присоединительный элемент для подключения к резервуару, соответствующие требованиям ГОСТа;
- дренажный и воздушный клапаны (опционально);
- термоизоляционный кожух (термочехол, опция);
- крепежные элементы и стойки для монтажа.
Каждая часть конструкции выполняет конкретную роль. Например, поплавок имеет строго определенную форму и массу, что обеспечивает стабильное плавание на поверхности жидкости и корректное взаимодействие с магнитным полем. Индикационная линейка выполняет не только визуальную функцию, но и служит элементом, позволяющим точно фиксировать положение магнитного поля в любой момент времени.
Сертификаты на магнитные индикаторы уровня
Магнитные указатели серий ILL-BM соответствуют требованиям промышленной безопасности и поставляются с необходимыми документами.
Доступны следующие сертификаты:
- сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением»;
- сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» – для моделей во взрывозащищенном исполнении;
- сертификат о типовом одобрении РМРС для серий: ILL-BM-B16, ILL-BM-BX16, ILL-BM-B40, ILL-BM-BX40, ILL-BM-BE16.
Это позволяет использовать оборудование на объектах с повышенными требованиями к безопасности.
Какими устройствами могут оснащаться магнитные индикаторы уровня?
Магнитные указатели в базовой конфигурации предназначены только для визуального контроля уровня. Однако при необходимости на них могут быть установлены дополнительные датчики уровня, которые монтируются на ту же байпасную камеру и взаимодействуют с магнитным полем поплавка. При этом сохраняется возможность работать в сложных условиях и получать данные по всей длине диапазона измерений.
1. Сигнализаторы уровня
Сигнализатор уровня фиксирует достижение поплавком определенной точки и выдает дискретный сигнал. Например, в серии B16 могут применяться механические сигнализаторы SLL-BS.
Сигнализаторы позволяют настроить нижний, верхний и аварийный уровень, обеспечивая надежную сигнализацию в агрессивных средах, при вибрациях и температурных изменениях.
2. Уровнемеры
Непрерывный электронный выходной сигнал обеспечивается установкой преобразователя уровня на магнитный указатель.
Доступные варианты:
- байпасные герконовые уровнемеры – ступенчатое или дискретное измерение;
- байпасные магнитострикционные уровнемеры – высокоточное непрерывное измерение уровня жидкости и границы раздела фаз.
Кроме того, в составе комплексных контрольно-измерительных систем совместно с магнитными указателями можно использовать датчики давления, радарные уровнемеры, датчики температуры, емкостные датчики, ультразвуковые уровнемеры для расширения функций контроля и диагностики контролируемой среды.
