Нормирующие преобразователи: устройство, применение, плюсы и минусы

В современной промышленной автоматизации точность и надежность передачи данных от первичных датчиков к контроллерам определяют стабильность всего технологического процесса. Однако физические сигналы, снимаемые непосредственно с чувствительных элементов, часто слишком слабы и уязвимы для внешних воздействий. Главным связующим звеном, решающим эту проблему, выступает нормирующий преобразователь (НП).

Введение

Нормирующий преобразователь — это электронное устройство, предназначенное для преобразования нестандартизированного входного сигнала от первичного датчика в унифицированный электрический сигнал постоянного тока или напряжения.

В промышленной автоматизации (КИПиА) разработчики постоянно сталкиваются с проблемой затухания и искажения слабых сигналов при их передаче на большие расстояния. Первичные термодатчики, такие как термопары (ТХА/ТХК) или термосопротивления (Pt100, 50М), генерируют сигнал на уровне милливольт (мВ) или незначительно меняют собственное активное сопротивление (Ом). Если передавать такой сигнал «как есть» по длинной кабельной линии до щита автоматики, электромагнитные наводки от силового оборудования и естественное сопротивление проводов полностью исказят полезные данные. Нормирующий преобразователь решает эту задачу, усиливая и преобразуя сигнал непосредственно вблизи точки измерения.

Назначение и ключевые функции

Основной функционал нормирующих преобразователей включает три важнейшие задачи:

• Унификация сигналов: Перевод нестандартизированных величин в жестко регламентированные ГОСТом форматы. Самыми распространенными являются токовая петля 4–20 мА (индустриальный стандарт), 0–5 мА, а также сигналы напряжения 0–10 В и 0–5 В. Унифицированный сигнал легко воспринимается любыми стандартными модулями ввода ПЛК.
• Гальваническая развязка (изоляция): Электрическое разделение входных (измерительных) цепей, цепей питания и выходных цепей. Гальваническая изоляция защищает дорогостоящие входы программируемых логических контроллеров (ПЛК) от высоковольтных импульсных помех, аварийных скачков напряжения и исключает протекание паразитных токов через так называемые «земляные петли».
• Линеаризация характеристик: Зависимость выходного сигнала некоторых датчиков от измеряемой величины нелинейна (например, у термопар). НП математически или аппаратно корректирует эту зависимость, обеспечивая строго пропорциональный (линейный) выходной сигнал во всем рабочем диапазоне.

Устройство и принцип работы

Архитектура классического нормирующего преобразователя базируется на последовательной обработке сигнала.

Основные узлы НП:

• Входной каскад: Отвечает за фильтрацию высокочастотных шумов, стабилизацию и первичное усиление слабого сигнала датчика.
• Блок гальванической развязки: Реализуется на базе оптических (оптроны) или трансформаторных элементов, физически разрывающих прямую электрическую связь между функциональными узлами.
• Аналого-цифровой и цифро-аналоговый преобразователи (АЦП / ЦАП): Присутствуют в цифровых моделях. АЦП оцифровывает отфильтрованный сигнал, микропроцессор производит вычисления (линеаризацию, температурную компенсацию холодного спая термопары), а ЦАП формирует итоговый аналоговый сигнал.
• Выходной каскад: Мощный генератор тока или напряжения, который поддерживает заданные параметры унифицированного сигнала (например, удерживает точный ток в петле 4–20 мА) независимо от сопротивления нагрузки и длины линии связи.

Аналоговые против цифровых (программируемых) НП

• Аналоговые НП строятся на базе операционных усилителей. Настройка диапазона («Ноль» и «Спан») в них осуществляется вручную с помощью подстроечных резисторов. Они обладают высоким быстродействием, но жестко привязаны к одному типу датчика и имеют склонность к временному старению компонентов.
• Цифровые (микропроцессорные) НП являются мультидиапазонными и универсальными. Программирование типа датчика (ТП, ТС) и границ измеряемых температур выполняется программно через ПК или смартфон (через USB-интерфейс, NFC или HART-протокол). Они стабильнее, точнее и гибче в эксплуатации.

Конструктивное исполнение

• В головку датчика (таблеточные, форм-фактор B): Монтируются непосредственно в клеммную головку термопреобразователя. Идеальны для минимизации длины линии со слабым сигналом.

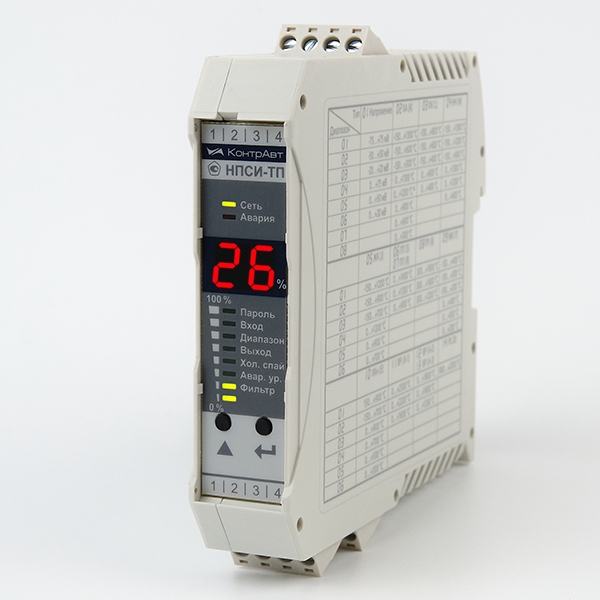

• На DIN-рейку: Размещаются внутри промежуточных шкафов автоматики или шкафов ПЛК. Удобны для обслуживания, часто имеют более высокую плотность каналов и расширенные функции индикации.

Технические требования и стандарты

При подборе нормирующих преобразователей специалисты руководствуются строгими техническими критериями:

• Класс точности (основная приведенная погрешность): Для промышленных систем стандартными являются значения 0,1%; 0,25% или 0,5%. Чем ниже процент, тем точнее система фиксирует изменения физической величины.
• Температурный дрейф: Изменение погрешности при отклонении температуры окружающей среды от нормальной (обычно +20 °С). Выражается в процентах на каждые 10 °С. Критически важен для преобразователей, монтируемых в головку датчика непосредственно на технологическом объекте под открытым небом.
• Взрывозащита: Для работы в нефтегазовой, химической или мукомольной отраслях НП должны обладать сертификатами взрывозащиты. Как правило, они выступают в роли барьеров искробезопасности (маркировка [Ex ia]), ограничивая энергию, поступающую во взрывоопасную зону.
• Электромагнитная совместимость (ЭМС): Соответствие жестким промышленным стандартам устойчивости к радиочастотным помехам, электростатическим разрядам и микросекундным импульсным помехам большой энергии.
• Диапазон рабочих температур: Для общепромышленных исполнений стандарт составляет от -40 до +85 °С.

Преимущества использования

Внедрение нормирующих преобразователей в архитектуру КИПиА несет прямые технико-экономические выгоды:

• Максимальная помехоустойчивость: Токовая петля 4–20 мА обладает низким импедансом и нечувствительна к падению напряжения на кабеле. Помехи, наводимые на токовую линию, практически не влияют на величину протекающего тока, что позволяет передавать сигнал на расстояния до 1000–1200 метров.
• Колоссальная экономия на кабелях: Передача сигнала от термопары напрямую требует использования дорогостоящего специализированного термокомпенсационного (удлинительного) кабеля из сплавов тех же металлов (хромель-алюмель и т.д.). Установка НП в головку датчика позволяет протянуть до ПЛК обычный дешевый медный кабель. На крупных объектах с сотнями точек измерения это экономит миллионы рублей.
• Унификация и ремонтопригодность: Для ПЛК становится неважно, какой датчик подключен на объекте — термопара, датчик давления или уровня. Контроллер комплектуется однотипными, более дешевыми модулями аналогового ввода 4–20 мА, что упрощает проектирование, программирование и формирование ЗИП (запасных частей).

Недостатки и ограничения

Несмотря на очевидную полезность, использование НП накладывает определенные ограничения:

• Внесение дополнительной погрешности: Поскольку НП — это промежуточное звено, его собственная погрешность суммируется с погрешностью датчика и погрешностью модуля ввода ПЛК (по закону геометрического сложения).
• Удорожание измерительного канала: Каждый преобразователь имеет свою стоимость. При проектировании систем с тысячами измерительных каналов бюджет на закупку КИПиА существенно возрастает.
• Обслуживание и калибровка: Любое дополнительное активное электронное устройство требует периодической поверки (как средство измерения) и конфигурирования. Аналоговые модели со временем требуют ручной подстройки из-за деградации элементов.

Заключение

Нормирующие преобразователи остаются фундаментом полевого уровня автоматизации, плавно переходя в эпоху Индустрии 4.0. Современные НП перестали быть просто «усилителями» — благодаря интеграции HART, Modbus и беспроводных интерфейсов, они собирают расширенную диагностику о здоровье датчика, времени его наработки и качестве линии связи, передавая эти данные непосредственно в ERP и MES-системы.

Совет по выбору оборудования:

1. Среда эксплуатации: При размещении на улице или вблизи горячих агрегатов выбирайте модели с минимальным температурным дрейфом (не более 0,01% на 10 °С) и исполнением в головку датчика. В чистых операторных экономически выгоднее использовать многоканальные модули на DIN-рейку.
2. Тип датчиков: Отдавайте предпочтение универсальным цифровым (программируемым) моделям. Это минимизирует номенклатуру склада (одна модель НП закроет потребности для всех типов термопар и термосопротивлений).
3. Безопасность: Четко разделяйте зоны применения. Наличие взрывоопасных сред требует обязательного наличия Ex-сертификата с соответствующим уровнем искробезопасности цепей.
