Передача автоматизированной системы управления в промышленную эксплуатацию — это не только монтаж шкафов и отладка программного кода. По методологии Ю. Н. Федорова («Справочник инженера по АСУТП») и требованиям стандартов серии ГОСТ 34 (в частности, ГОСТ 34.201-89 и ГОСТ 34.602-89), надежность системы в долгосрочной перспективе на 50% зависит от качества эксплуатационной документации.

Если инструкции написаны сложным академическим языком или содержат фактические неточности, персонал не сможет оперативно отреагировать на аварию, а служба сервиса быстро выведет из строя дорогостоящее контроллерное оборудование. В этой статье мы разберем правила составления двух главных эксплуатационных документов: Инструкции оператора SCADA и Регламента технического обслуживания.

Часть 1. Инструкция оператора SCADA-системы

Инструкция оператора (технолога, диспетчера) — это документ, который должен лежать на рабочем столе в операторной. Его главная цель — дать четкий, пошаговый и интуитивно понятный алгоритм взаимодействия человека с интерфейсом (HMI).

Ключевые требования к оформлению:

• Максимум скриншотов: Каждый шаг оператора должен сопровождаться реальным изображением экранной формы SCADA-системы.
• Принцип «Action-Result» (Действие — Результат): Текст пишется в повелительном наклонении короткими фразами. Например: «1. Нажмите кнопку «Пуск насоса Н-1». 2. Убедитесь, что контур насоса на мнемосхеме изменил цвет с серого на зеленый».
• Исключение программистского сленга: Документ пишется на языке технолога. Вместо фразы «Проверьте изменение значения переменной типа Float в базе данных тегов» должно быть написано «Убедитесь, что показания датчика давления PT-101 находятся в пределах нормы (4.0–4.5 МПа)».

Обязательная структура инструкции оператора:

1. Порядок запуска и авторизации: Описание процесса включения АРМ (автоматизированного рабочего места), ввода логина/пароля и разграничения прав доступа (Оператор, Мастер, Инженер).
2. Описание графического интерфейса: Разбор структуры экранов (главная мнемосхема, окна детального просмотра агрегатов, экраны трендов и графиков).
3. Управление исполнительными механизмами: Пошаговые инструкции по переключению режимов «Ручной/Автомат» и выдаче дистанционных команд (открыть клапан, запустить вентилятор).
4. Действия при авариях (Самый важный раздел): Четкий регламент работы с окном тревог (Alarms). Как квитировать (подтверждать) аварии, как расшифровать звуковую или цветовую сигнализацию и какие технологические действия предпринять, чтобы предотвратить останов производства.

Часть 2. Регламент технического обслуживания АСУ ТП

Если инструкция оператора описывает работу с программным интерфейсом, то Регламент ТО предназначен для инженеров и техников КИПиА/АСУ ТП. Он регламентирует поддержание аппаратной части системы (шкафы ПЛК, сетевое оборудование, серверы) в исправном состоянии.

Ю. Н. Федоров подчеркивает, что обслуживание АСУ ТП должно быть планово-предупредительным, а не аварийным. Регламент жестко разбивает все процедуры по периодичности:

1. Ежесменное / Ежедневное ТО (ТО-0)

Выполняется дежурным персоналом без останова технологического процесса:

• Визуальный осмотр целостности шкафов автоматики, проверку закрытия замков.
• Контроль индикации на лицевых панелях (отсутствие красных светодиодов FAULT / ERR на процессоре и модулях ПЛК).
• Проверка работы вентиляторов охлаждения шкафа и чистоты фильтрующих сеток.

1. Ежемесячное ТО (ТО-1)

• Контроль параметров питающей сети: замер напряжений на шине гарантированного питания ~220 В и шине постоянного тока =24 В.
• Диагностика состояния аккумуляторных батарей (АКБ) в источниках бесперебойного питания (ИБП).
• Проверка свободного места на жестких дисках серверов SCADA и серверов баз данных, удаление устаревших системных логов.

1. Полугодовое / Ежегодное ТО (ТО-2)

Как правило, приурочено к плановому останову технологического цеха:

• Обесточивание шкафа и бережное удаление пыли с электронных плат с помощью промышленного пылесоса и диэлектрических щеток.
• Протяжка клеммных соединений: Со временем из-за вибраций винтовые клеммы ослабевают, что ведет к потере сигналов или нагреву контактов. В регламенте фиксируется обязательный аудит всех клеммников полевого и контроллерного уровней.
• Тестирование емкости АКБ ИБП под реальной нагрузкой.
• Создание резервных копий (бэкапов): выгрузка актуальной прошивки из памяти ПЛК, создание образа жесткого диска SCADA-сервера и архивация базы данных трендов на внешний изолированный носитель.

Общие правила ведения документов

Для того чтобы эксплуатационная документация оставалась «живой» и полезной на протяжении всего жизненного цикла АСУ ТП, Федоров рекомендует внедрять следующие принципы:

1. Журнал учета изменений (Version Control): Любая корректировка алгоритма в ПЛК или добавление нового экрана в SCADA в процессе эксплуатации должны немедленно фиксироваться в специальной таблице в начале инструкции с указанием даты, ФИО инженера и сути изменений.

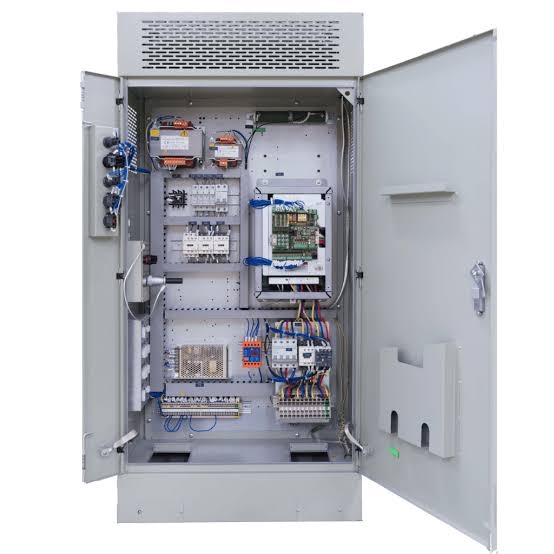

2. Доступность «на месте»: Копии регламентов ТО и схем подключения КИПиА должны храниться в специальных карманах внутри самих шкафов автоматики, чтобы дежурный инженер не тратил время на поиск чертежей в архиве предприятия во время аварии.

Заключение

Правильно разработанный комплект эксплуатационных документов превращает сложный комплекс АСУ ТП в понятный и предсказуемый инструмент. Грамотная инструкция SCADA минимизирует человеческий фактор и ошибки операторов, а четкий регламент обслуживания продлевает срок службы промышленной электроники на десятилетия.

Источник: «Справочник инженера по АСУТП» Ю. Н. Федоров
