Создавая систему автоматизации для того или иного технологического процесса, мы так или иначе вынуждены как-то сопрягать датчики и другие сигнальные устройства — с исполнительными устройствами, с преобразователями, с контроллерами и т. д. Последние, как правило, принимают сигнал от датчика в форме напряжения или тока определенной величины (если речь об аналоговых сигналах), или в форме импульсов с определенными временными параметрами (в случае с цифровыми сигналами).
Параметры этих электрических сигналов должны неким вполне определенным образом соответствовать параметрам физической величины, которую фиксирует датчик, чтобы управление конечным устройством получилось бы адекватным задаче автоматизации.
Безусловно, удобнее всего унифицировать аналоговые сигналы от различных датчиков, дабы контроллеры обрели универсальность, чтобы пользователю не приходилось бы для каждого датчика подбирать свой индивидуальный вид интерфейса, а для каждого интерфейса — свой датчик.
Пусть характер сигналов ввода-вывода станет унифицированным — решили разработчики, ведь при таком подходе процессы разработки систем автоматизации и блоков автоматики для промышленности сильно упростятся, а устранение неисправностей, обслуживание и модернизация оборудования станут значительно гибче. Даже если один датчик выйдет из строя, то вовсе не придется искать точно такой же, достаточно будет подобрать аналог с соответствующими выходными сигналами.
Измерения температуры среды, оборотов двигателя, давления в жидкости, механического напряжения образца, влажности воздуха и т. д. — зачастую осуществляется путем обработки непрерывных аналоговых сигналов, получаемых с соответствующих датчиков, при этом автоматически корректируется непрерывная работа сопряженного устройства: нагревательного элемента, частотного преобразователя, насоса, пресса и т. д.
В качестве аналогового сигнала наиболее часто служит либо сигнал напряжения, изменяющийся в диапазоне от 0 до 10 В, либо токовый сигнал, изменяющийся в диапазоне от 4 до 20 мА.
Управление напряжением от 0 до 10 В
Когда используется унифицированный сигнал напряжения от 0 до 10 В, то этой непрерывной последовательности напряжений от 0 до 10 В ставится в соответствие последовательность измеряемых физических величин, например давлений или температур.
Скажем, температура изменяется от -30 до +125°С, при этом напряжение изменяется от 0 до 10 В, причем 0 вольтам соответствует температура в -30°С, а 10 вольтам +125°С. Это может быть температура реагента или обрабатываемой детали, причем промежуточные значения температуры будут иметь строго определенные значения напряжения из обозначенного диапазона. Зависимость здесь не обязательно линейна.
Итак, здесь в качестве источника энергии управляющего сигнала используется источник тока, а не источник напряжения. Соответственно, контроллер исполнительного устройства должен иметь токовый вход 4-20 мА, а преобразователь датчика — токовый выход. Допустим, имеется у частотного преобразователя управляющий токовый вход 4-20 мА, тогда при подаче на вход сигнала 4 мА или менее — управляемый привод остановится, а при подаче тока в 20 мА — разгонится на полные обороты.

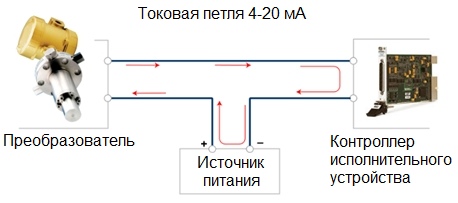

Между тем, токовые выходы датчиков могут быть как активными, так и пассивными. Чаще выходы пассивные, это значит, что необходим дополнительный источник питания, который включается последовательно в цепь с датчиком и контроллером исполнительного устройства. Для датчика или контроллера с активным выходом — источник питания не потребуется, так как есть встроенный.
Аналоговая токовая петля используется сегодня в инженерной практике чаще, чем сигналы напряжения. Она может использоваться на расстояниях до нескольких километров. Для защиты оборудования применяется гальваническая развязка на оптоэлектронных приборах, например оптронах. Из-за неидеальности источника тока, максимально допустимая длина линии (и максимальное сопротивление линии) зависит от напряжения, от которого питается источник тока.
Например при типичном напряжении питания 12 вольт сопротивление не должно превышать 600 Ом. Диапазоны токов и напряжений описаны в ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные».
Средство унификации первичного сигнала — нормирующий преобразователь

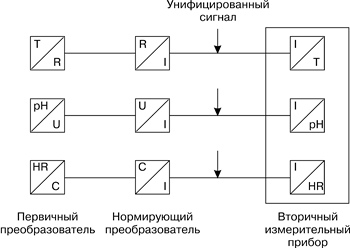

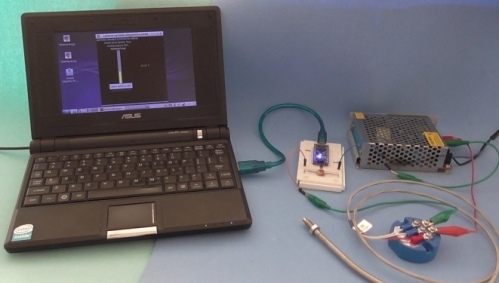

Для унификации первичного сигнала с датчика — для преобразования его в напряжение от 0 до 10 В или в ток от 4 до 20 мА, — применяют так называемые нормирующие преобразователи. Такие нормирующие преобразователи выпускаются для датчиков температуры, влажности, давления, веса и т. д.
Принцип работы датчика может быть разным: емкостный, индуктивный, сопротивления, термопара и т.д. Однако выход для удобства дальнейшей обработки сигнала должен соответствовать требованиям унификации. Вот почему датчики зачастую оснащаются нормирующими преобразователями измеряемой величины в ток или в напряжение.
