Барьеры искрозащиты с гальванической развязкой – это активные барьеры с гальваническим разделением искроопасных и искробезопасных цепей.
Устройство и работу таких барьеров рассмотрим на примере ЭнИ-БИС-301-Ех-AI, предназначенного для подключения пассивных датчиков с выходным унифицированным токовым сигналом 4…20 мА (искробезопасная цепь), расположенных во взрывоопасной зоне, и преобразования данного сигнала в выходные сигналы 0…5, 0…20 или 4…20 мА (искроопасная цепь).
Барьер искробезопасности передает токовый сигнал из взрывоопасной зоны во взрывобезопасную.
Встроенный импульсный источник питает входные и выходные цепи барьера. Наличие гальванической развязки цепей снимает необходимость заземления прибора.

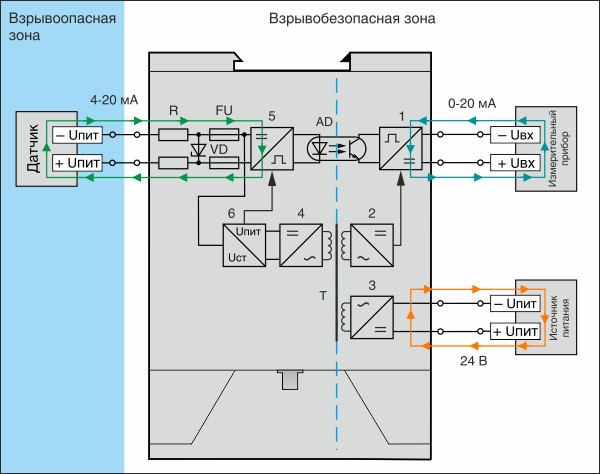

Барьер искрозащиты состоит из следующих узлов (рисунок 1):
- преобразователь напряжения (3) — преобразует постоянное напряжение от источника питания (коричневый контур) в переменное;
- преобразователи напряжения (2, 4), стабилизатор напряжения (6) — преобразуют переменное напряжение в постоянное, необходимое для питания цепи датчика (зеленый контур) и цепи выходного сигнала (синий контур);
- изолирующий трансформатор (Т) — обеспечивает гальваническую развязку питающего напряжения;
- преобразователь «ток-частота» (5) преобразует измеренное значение тока от датчика в соответствующую частоту, передаваемую через гальваническую развязку (оптопара AD). Преобразователь «частота-ток» (1) производит обратное преобразование в токовый выходной сигнал;
- шунт-диодный барьер искрозащиты, состоящий из балластных резисторов R, предохранителей FU и стабилитрона VD ограничивает уровень напряжения и тока, поступающего во взрывоопасную зону по искробезопасным цепям.

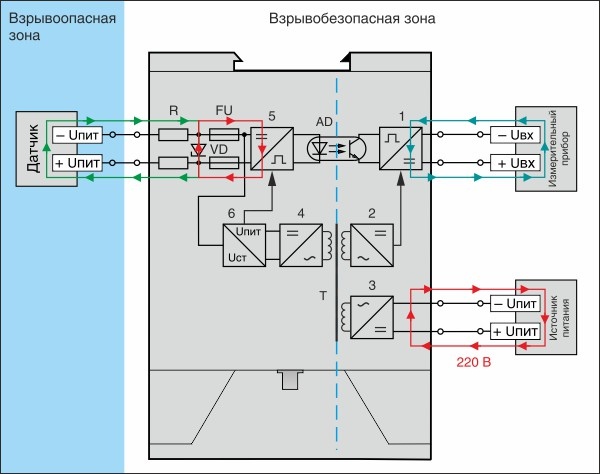

Работа барьера при возникновении внештатной ситуации (попадания на вход барьера искроопасного напряжения) представлена на рисунке 2.
При возникновении аварийной ситуации по выходной цепи или цепи питания (в данном примере попадание высокого напряжения по цепи питания) гальваническая развязка (трансформатор T и оптопара AD) препятствуют прохождению высокого напряжения в искробезопасную цепь.
При возникновении аварийной ситуации в блоках 6 и 4 шунт-диодный барьер искрозащиты препятствует передачи во взрывоопасную зону опасного напряжения.
