Для выполнения упражнений станция безопасности (SCS) не требуется.
Работа станции безопасности симулируется на ПК.
Задание
Сконфигурировать простейшую ПАЗ из одной станции безопасности с 4-мя модулями ввода-вывода (AI, AO, DI, DO) в одной корзине (узле) расширения ввода-вывода.
Решение
Создаём папку, в которой будут храниться проекты ProSafe-RS:
C:/RSProjects
Создаём в этой папке папку нового проекта:
C:/RSProjects/TRAINING

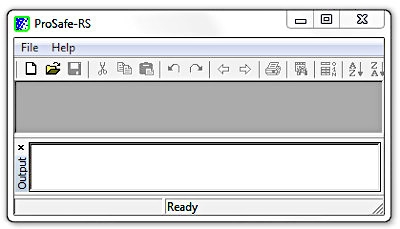

Запускаем среду разработки ProSafe-RS:
Пуск > Все программы > YOKOGAWA ProSafe > Workbench
Создаём новый проект:
File > New Project/Library

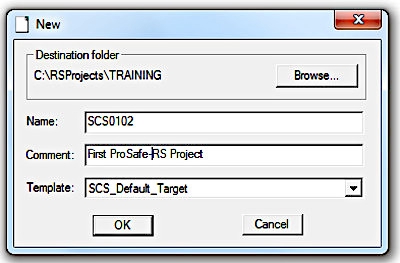

В открывшемся окне:
— Нажимаем кнопку [Browse…] и выбираем папку C:/RSProjects/TRAINING
— Вводим имя — Name: SCS0102 (01-номер домена, 02-номер станции безопасности)
— Вводим комментарий — Comment: First ProSafe-RS Project
— Выбираем шаблон — Template: SCS_Default_Target
— Нажимаем кнопку [OK]

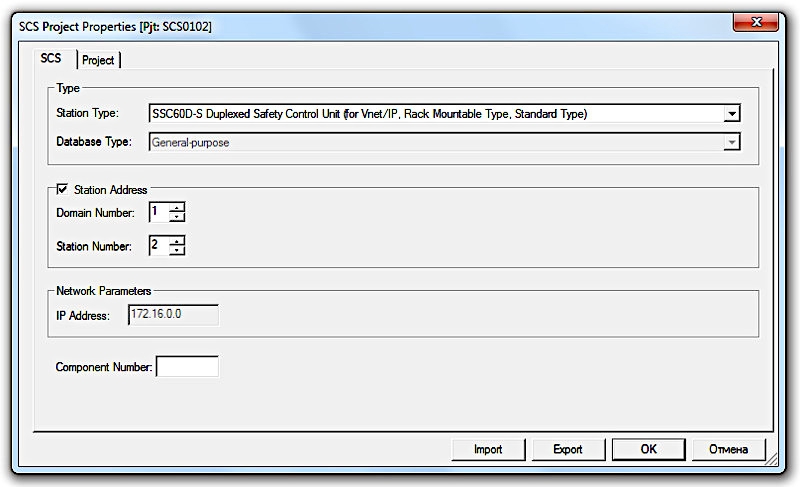

В открывшемся окне:
— Выбираем тип станции безопасности — Station Type: SSC60D-S…
— Задаём адрес станции:
Номер домена — Domain Number: 1
Номер станции — Station Number: 2
— Нажимаем кнопку [OK]
Открывается окно архитектуры связей между ресурсами (контроллерами) — Link Architecture View:

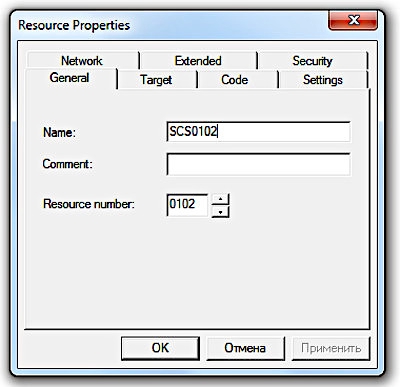

Открываем окно свойств ресурса (контроллера):
Edit > Properties
— Вводим имя ресурса — Name: SCS0102
— Вводим номер ресурса — Resource Number: 0102
— Нажимаем кнопку [OK]

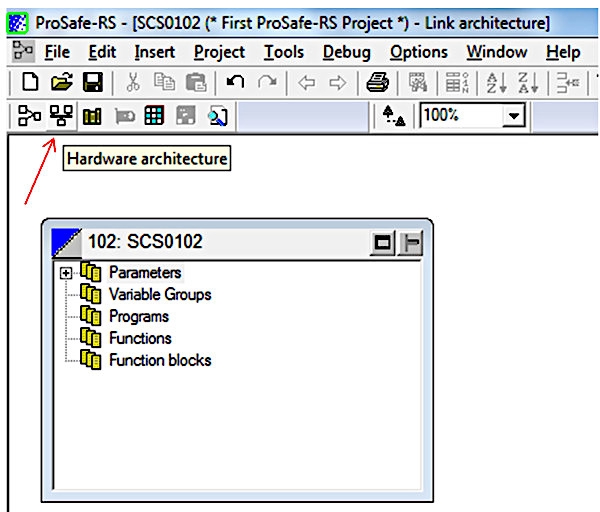

В окне Link Architecture нажимаем на кнопку [Hardware Architecture]:

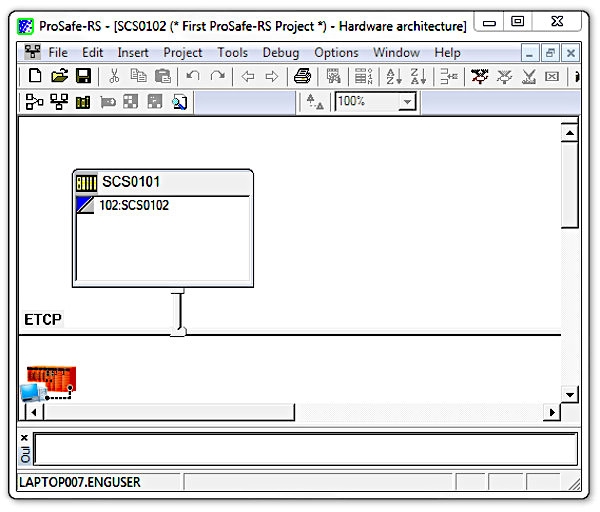

Открывается вид Hardware Architecture View:
Открываем окно свойств конфигурации:
Edit > Properties
— Вводим имя — Name: SCS0102
— Нажимаем [OK]

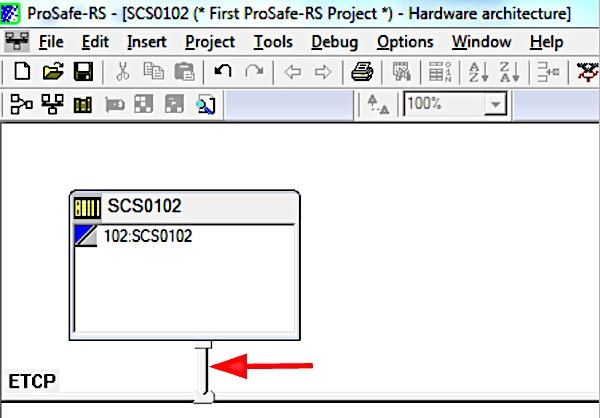

Выбираем курсором вертикальную линию, соединяющую SCS0102 и ETCP:

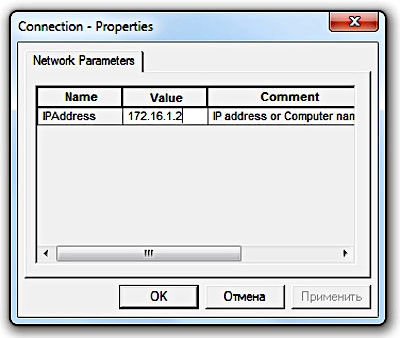

Правой кнопкой вызываем контекстное меню и выбираем пункт Properties, в открывшемся окне задаём IP адрес станции безопасности SCS: 172.16.1.2
Сохраняем проект:
File > Save Project/Library

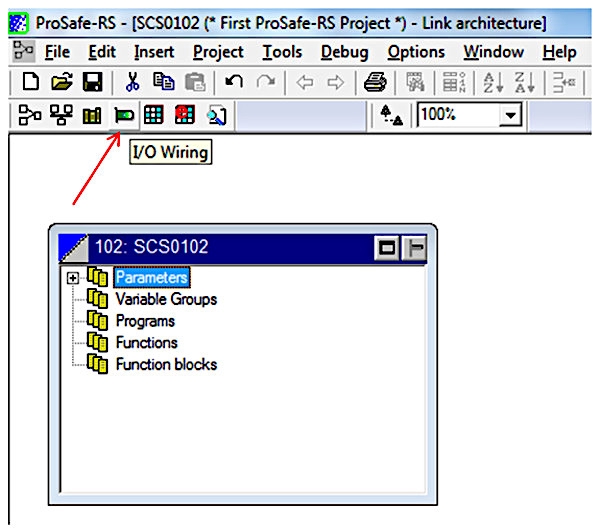

В окне Link Architecture нажимаем на кнопку [I/O Wiring]:

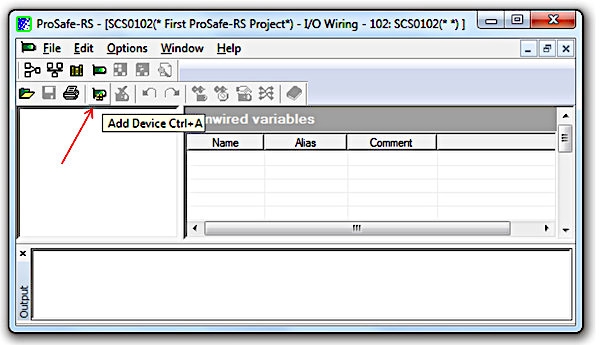

В открывшемся окне подключения модулей ввода-вывода нажимаем на кнопку [Add Device]:

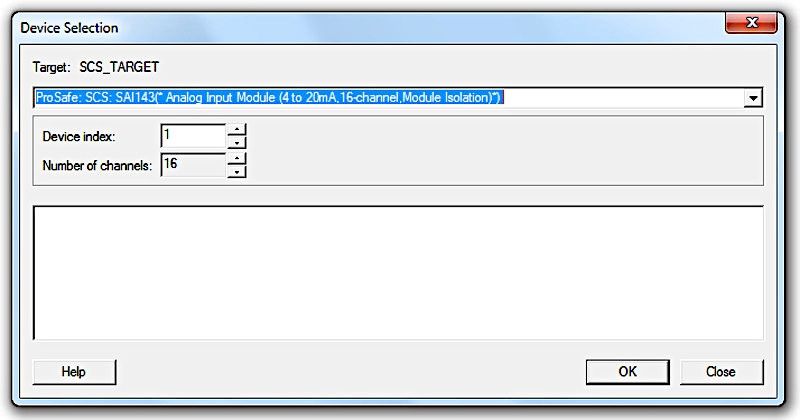

В открывшемся окне выбираем модуль аналоговых входов SAI143:
— Задаём порядковый номер устройства: 1
— Нажимаем кнопку [OK]
В окне I/O Wiring появляется модуль SAI143

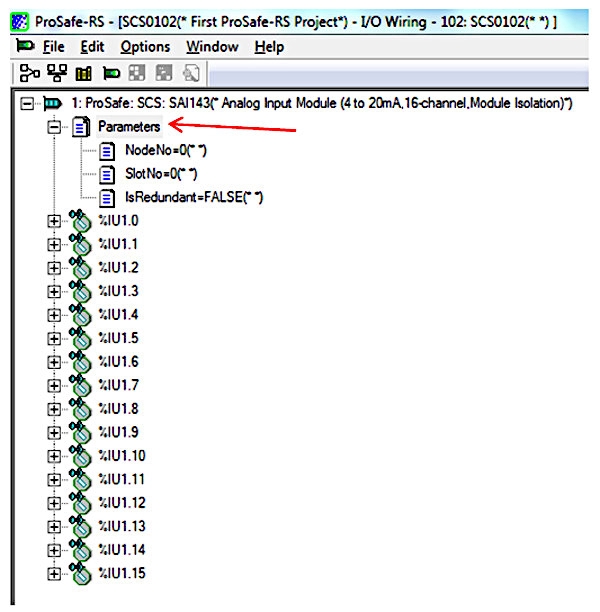

Щёлкаем дважды по элементу Parameters:

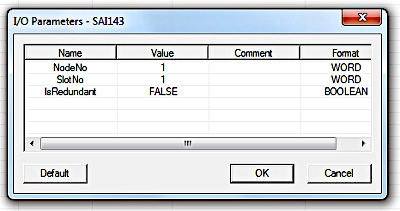

В открывшемся окне задаём номер узла – 1 и номер слота – 1:
Нажимаем кнопку [OK]

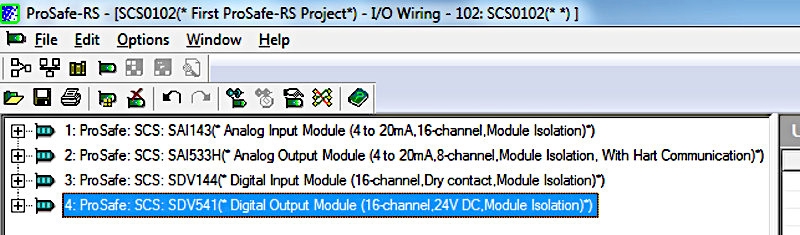

Добавляем ещё три модуля ввода-вывода:
— Модуль аналоговых выходов SAI533H
— Модуль дискретных входов SDV144
— Модуль дискретных выходов SDV541
Нажимаем кнопку [Save] и закрываем это окно.

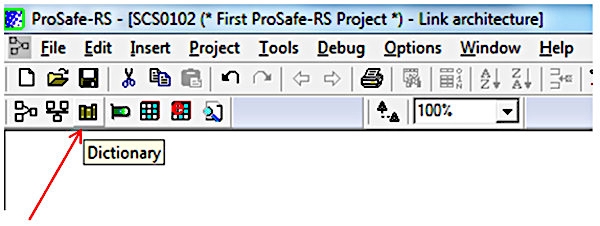

В окне Link Architecture нажимаем на кнопку [Dictionary]:

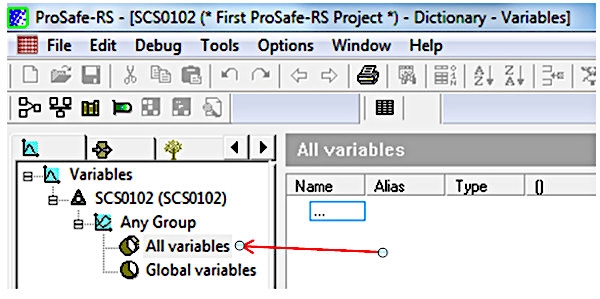

В открывшемся окне Dictionary нажимаем на элемент All variables:

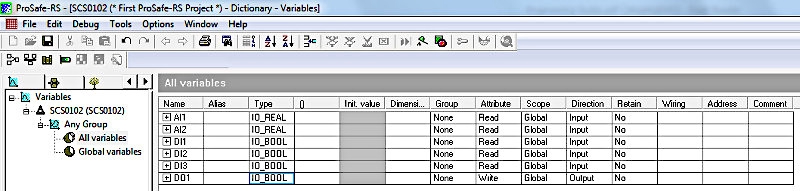

В таблице справа задаём переменные для входов-выходов:
— Два аналоговых входа: AI1, AI2
— Три дискретных входа: DI1, DI2, DI3
— Один дискретный выход: DO1
Нажимаем кнопку [Save]

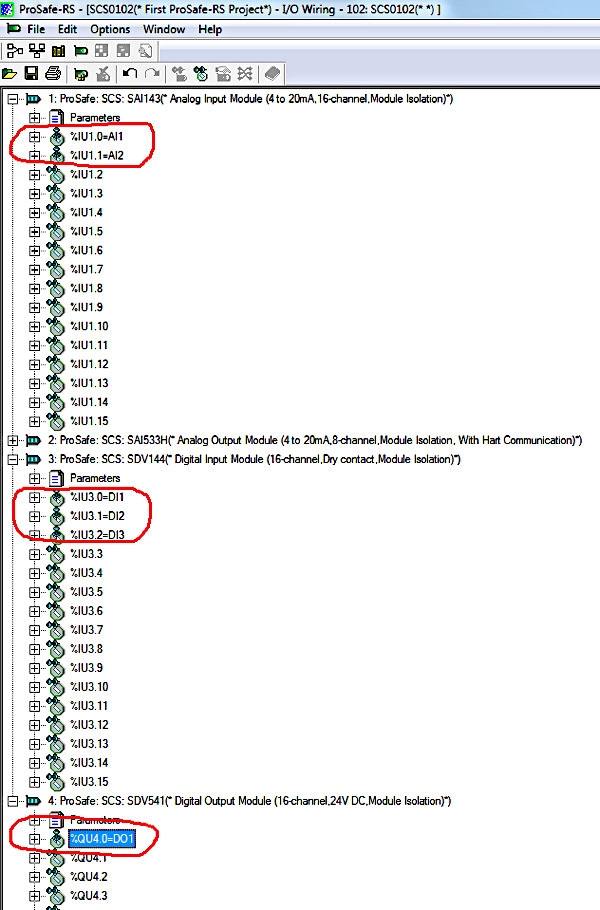

В окне I/O Wiring привязываем каналы ввода-вывода к переменным:
— раскрываем дерево каналов ввода модуля аналоговых входов SAI143

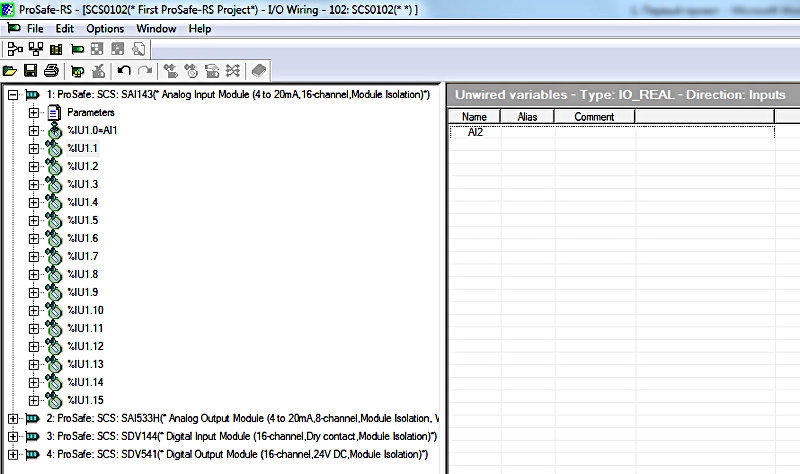

— выбираем канал %IU1.0, в окне справа появляется список доступных переменных, которые ещё не привязаны ни к одному каналу: AI1 и AI2
— дважды щёлкаем по переменной AI2, которую необходимо привязать к выбранному каналу — она исчезает из списка доступных переменных и привязывается к выбранному каналу: %IU1.0=AI1
Привязываем оставшиеся переменные к каналам:
%IU1.1=AI2
%IU3.0=DI1
%IU3.1=DI2
%IU3.2=DI3
%QU4.0=DO1
Нажимаем кнопку [Save]
