Огромное количество современных электронных устройств используют в своей работе электрические импульсы. Это могут быть слаботочные сигналы или токовые импульсы (что гораздо серьезнее в техническом отношении) в цепях блоков питания и прочих импульсных преобразователей, инверторов и т.д.
А действие импульсов в преобразователях — это всегда критичность к длительности форнтов и спадов, имеющих временные границы примерно того же порядка, что и переходные процессы в электронных компонентах, в частности — в тех же диодах. Поэтому, при использовании в импульсных схемах диодов, следует обязательно принимать во внимание переходные процессы в самих диодах — во время их включения и выключения (во время открывания и закрывания p-n-перехода).
В принципе, чтобы сократить время переключения диода из неповодящего состояния — в проводящее и обратно, в некоторых низковольтных схемах целесообразно прибегать к использованию диодов Шоттки.
Диоды данной технологии отличаются от обычных выпрямительных диодов наличием перехода металл-полупроводник, который хоть и обладает выраженным выпрямительным эффектом, но в то же самое время имеет сравнительно малую проходную емкость перехода, заряд в которой накапливается в настолько некритичных количествах и так быстро рассасывается, что схема с диодами Шоттки может работать на достаточно высокой частоте, когда время переключения имеет порядок единиц наносекунд.
Еще один плюс диодов Шоттки — падение напряженя на их переходе составляет всего около 0,3 вольт. Итак, главное достоинство диодов Шоттки — в них не затрачивается времени на накопление и рассасывание зарядов, быстродействие здесь зависит только от скорости перезаряда небольшой барьерной емкости.
Что касается выпрямительных диодов, то изначальное предназначение данных компонентов вообще не предполагает работу в импульсных режимах. Импульсный режим для выпрямительного диода — это нетипичный, нештатный рижим, поэтому и особо высоких требований к быстродействию выпрямительных диодов разработчиками не предъявляется.
Выпрямительные диоды используются в основном для преобразования низкочастотного переменного тока в постоянный или пульсирующий, где вовсе не требуется малая проходная емкость p-n-перехода и быстродействие, чаще нужны просто большая проводимость и соответственно высокая стойкость к относительно длительному непрерываному току.
Выпрямительные диоды отличаюстя поэтому малым сопротивлением в открытом состоянии, большей площадью p-n-перехода, способностью пропускать большие токи. Но за счет значительной площади перехода емкость диода получаетсвя больше — порядка сотен пикофарад. Это очень много для импульного диода. Для сравнения, у диодов Шоттки проходная емкость имеет порядок десятков пикофарад.

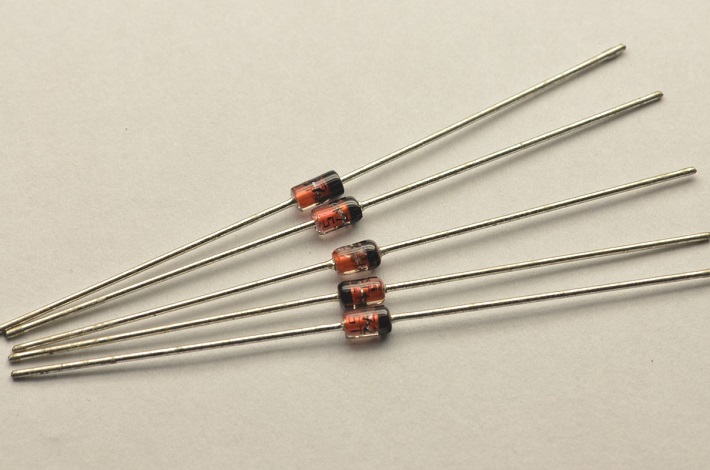

Итак, импульсные диоды — это специально разрабатываемые диоды для работы именно в импульсных режимах в высокочастотных цепях. Их принципиальной отличительной особенностью от выпрямительных диодов является кратковременность переходных процессов в силу очень малой емкости p-n-перехода, которая может доходить до единиц пикофарад и быть еще меньше.
Уменьшение емкости p-n-перехода в импульсных диодах достигается путем уменьшения площади перехода. Как следствие, рассеиваемая на корпусе диода мощность не должна быть очень большой, средний ток через переход малой площади не должен превышать максимально допустимого значения, указываемого к документации на диод.
Часто в качестве быстродействующих диодов используют диоды Шоттки, однако они редко отличаются высоким обратным напряжением, поэтому импульсные диоды выделены как отдельный тип диодов.
