Фаза, фазовый угол и сдвиг фаз — это важные понятия в электротехнике и электроэнергетике. Понимание этих понятий является необходимым условием для квалифицированных инженеров-электриков и других специалистов, работающих в этой области.
Они играют ключевую роль в понимании работы электроэнергетических систем и позволяют выполнять качественный анализ и диагностику возможных неисправностей.
В этой статье мы рассмотрим основные понятия, связанные с фазами, фазовыми углами и сдвигом фаз, а также их применение в электротехнике и электроэнергетике.
Введение
Говоря о переменном токе, часто оперируют такими терминами как «фаза», «фазовый угол», «сдвиг фаз». Обычно это касается синусоидального переменного или пульсирующего тока (полученного путем выпрямления синусоидального тока).
Поскольку периодическое изменение ЭДС в сети или тока в цепи — это гармонический колебательный процесс, то и функция, описывающая данный процесс, — гармоническая, то есть синус или косинус, в зависимости от начального состояния колебательной системы.
Аргументом функции в данном случае является как раз фаза, то есть положение колеблющейся величины (тока или напряжения) в каждый рассматриваемый момент времени относительно момента начала колебаний. А сама функция принимает значение колеблющейся величины, в этот же момент времени.
Фаза
Чтобы лучше понять значения термина «фаза», обратимся к графику зависимости напряжения в однофазной сети переменного тока от времени. Здесь мы видим что, напряжение изменяется от некоторого максимального значения Um до -Um, периодически проходя чрез ноль.
В процессе изменения, напряжение принимает множество значений в каждый момент времени, периодически (спустя период времени Т) возвращаясь к тому значению, с которого начиналось наблюдение за данным напряжением.
Можно сказать, что в любой момент времени напряжение находится в определенной фазе, которая зависит от нескольких факторов: от времени t, прошедшего от начала колебаний, от угловой частоты, и от начальной фазы. То что стоит в скобках — полная фаза колебаний в текущий момент времени t. Пси — начальная фаза.
Фазовый угол
Начальную фазу называют в электротехнике еще начальным фазовым углом, поскольку фаза измеряется в радианах или в градусах, как и все обычные геометрические углы. Пределы изменения фазы лежат в интервале от 0 до 360 градусов или от 0 до 2*пи радиан.
На приведенном выше рисунке видно, что в момент начала наблюдения за переменным напряжением U, его значение не было нулем, то есть фаза уже успела в данном примере отклониться от нуля на некоторый угол Пси, равный около 30 градусов или пи/6 радиан — это и есть начальный фазовый угол.
В составе аргумента синусоидальной функции, Пси является константной, поскольку данный угол определяется в начале наблюдения за изменяющимся напряжением, и потом уже в принципе не изменяется. Однако его наличие определяет общий сдвиг синусоидальной кривой относительно начала координат.
По ходу дальнейшего колебания напряжения, текущий фазовый угол изменяется, вместе с ним изменяется и напряжение.
Для синусоидальной функции, если полный фазовый угол (полная фаза с учетом начальной фазы) равен нулю, 180 градусам (пи радиан) или 360 градусам (2*пи радиан), то напряжение принимает нулевое значение, а если фазовый угол принимает значение 90 градусов (пи/2 радиан) или 270 градусов (3*пи/2 радиан) то в такие моменты напряжение максимально отклонено от нуля.
Фазовый сдвиг

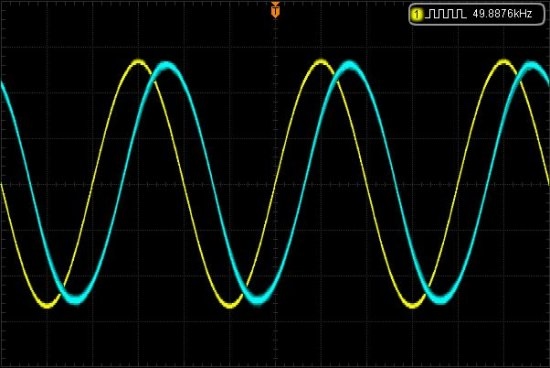

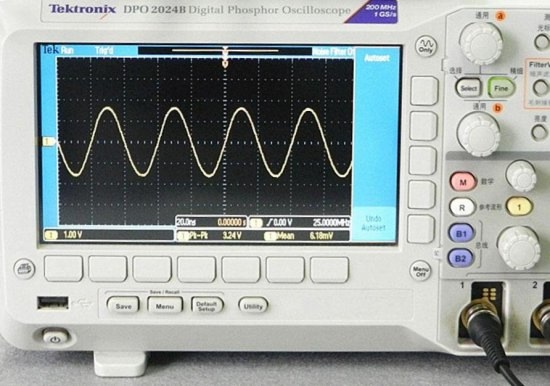

Обычно в ходе электротехнических измерений в цепях переменного синусоидального тока (напряжения), наблюдение ведут одновременно и за током и за напряжением в исследуемой цепи. Тогда графики тока и напряжения изображают на общей координатной плоскости.
В этом случае частота изменения тока и напряжения идентичны, но различны, если смотреть на графики, их начальные фазы. В этом случае говорят о фазовом сдвиге между током и напряжением, то есть о разности их начальных фазовых углов.

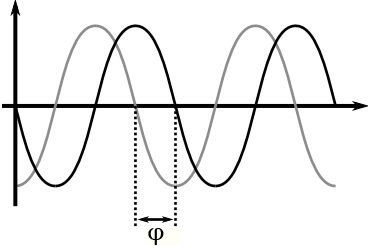

Иными словами фазовый сдвиг определяет то, на сколько одна синусоида смещена во времени относительно другой. Фазовый сдвиг, как и фазовый угол, измеряется в градусах или радианах. По фазе опережает тот синус, период которого начинается раньше, а отстает по фазе тот, чей период начинается позже. Фазовый сдвиг обозначают обычно буквой Фи.
Фазовый сдвиг, например, между напряжениями на проводах трехфазной сети переменного тока относительно друг друга является константой и равен 120 градусов или 2*пи/3 радиан.
Применение на практике
Понимание концепции фазы, фазового угла и сдвига фазы является ключевым для решения многих практических задач в электротехнике. Они используются в различных областях, таких как электроэнергетика, автоматизация и электроника.
В электроэнергетике, фазы, фазовый угол и сдвиг фазы используются для определения характеристик электрической сети, в том числе для оценки ее надежности и эффективности. Фазовый угол позволяет определять синхронность токов в разных фазах и корректировать их, чтобы обеспечить стабильную работу системы.
В автоматизации, фазовый угол и сдвиг фазы используются для синхронизации и контроля процессов, в том числе для управления двигателями и другими механическими устройствами.
В электронике, фазы, фазовый угол и сдвиг фазы используются для определения характеристик электрического сигнала и его обработки. Они играют важную роль в многих электронных приложениях, таких как управление двигателями, системы аудио и видео кодирования, регулирование напряжения и многое другое.
В системах управления двигателем, фазы используются для управления положением ротора и обеспечения правильной работы двигателя. В системах аудио и видео кодирования, фазовый угол и сдвиг фазы используются для компрессии и декомпрессии сигналов.
В области освещения фазы, фазовый угол и сдвиг фазы используются для определения характеристик источников света и для подбора необходимых элементов освещения. Например, в случае использования электронных блоков питания для светодиодных ламп, фазовый сдвиг может влиять на качество и яркость света.
