Гофра — это гибкая рифлёная оболочка, в которую убирают кабель при монтаже электропроводки. Кольца на её поверхности дают гибкость без изломов, а материал стенки определяет, где эту трубу можно ставить и сколько она проживёт.
Слово «гофра» происходит от французского термина gaufrer, что означает «прессовать складки» или «оттискивать узор». Термин пришёл в русский язык из французского, где gaufre (гофре) буквально означает «вафля» — из-за характерной ячеистой, волнистой поверхности, напоминающей вафельный узор. Слово gaufrer обозначает процесс создания складок, прессования рельефа на материале. Таким образом, «гофра» — это калька с французского, обозначающая материал с волнообразными складками.
Технически гофра — это конструктивный элемент с волнистой, складчатой поверхностью, который применяется для повышения жёсткости и прочности материала при сохранении гибкости, а также для создания рёбер жёсткости на листах металла, картона, пластика, ткани. В электротехнике и строительстве под «гофрой» обычно понимают гофрированную трубу — гибкую защитную трубу с кольцевыми поперечными складками для прокладки кабелей.
В архитектуре Средней Азии термин гофры использовался ещё в древности для обозначения вертикальных рельефных элементов на фасадах монументальных зданий.
Термин закрепился именно как «гофра», а не «волна», потому что это профессиональный термин, пришедший из европейской инженерной традиции (Франция), он подчёркивает технологический процесс (гофрирование — прессование складок), а не просто форму, и в технической документации и ГОСТах используется именно этот термин.

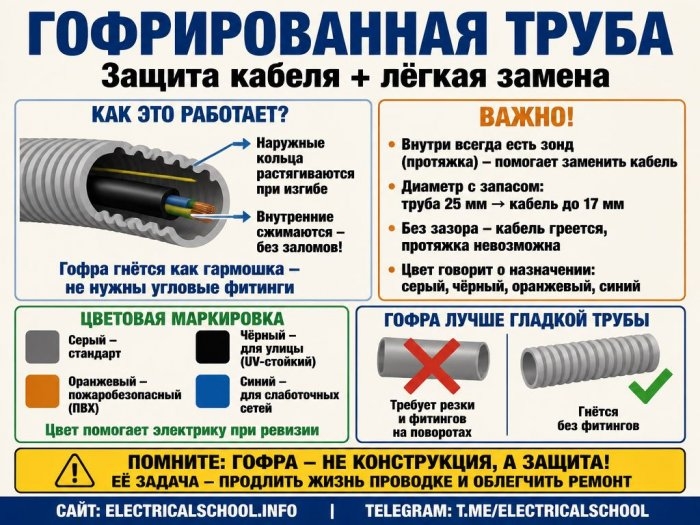

Что это и зачем нужно
Гофрированная труба защищает кабель от механических повреждений, влаги, пыли и в некоторых случаях — от огня. Она не несёт нагрузки как строительный элемент, её задача — продлить срок службы проводки и упростить последующую замену кабеля без вскрытия стен.
Рифлёная стенка работает как гармошка: при изгибе внешние кольца растягиваются, внутренние сжимаются, и труба принимает форму трассы без заломов и сужения просвета. Это принципиально отличает гофру от гладкой трубы, которую при повороте нужно резать и стыковать через угловые фитинги.
Внутри трубы часто уже проложен зонд — стальная или нейлоновая протяжка, которая цепляется за новый провод и вытягивает его через изгибы без лишних фитингов.
Диаметр гофры выбирают с запасом: например, труба на 25 мм спокойно берёт кабель до 17 мм, оставляя место для протяжки и вентиляции. Именно этот зазор важен на практике — без него кабель греется сильнее, а протяжка нового провода в заполненную трубу становится почти невозможной.
Помимо защитной функции гофра решает задачу читаемости трассы: цвет трубы (серый, чёрный, оранжевый, синий) традиционно указывает на материал и назначение, что упрощает работу электрику при ревизии старой проводки.

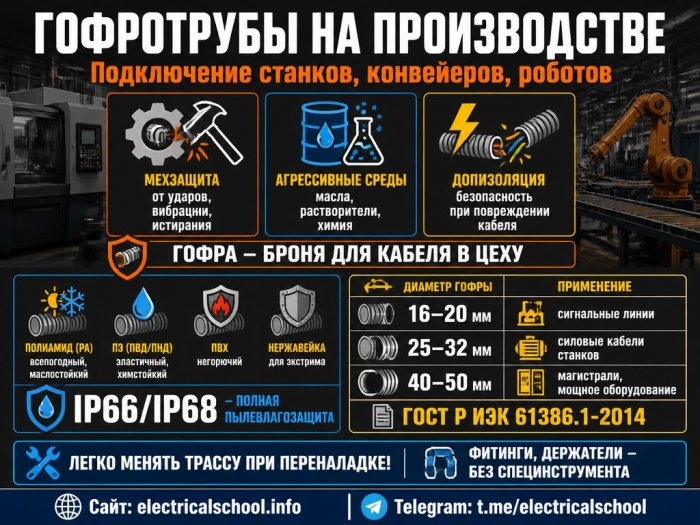

Применение гофротруб при подключении станков на промышленных предприятиях
Гофрированные трубы широко используются для защиты кабелей и проводов при подключении промышленного оборудования — станков, производственных линий, конвейеров и роботизированных систем. В отличие от бытовой электропроводки, здесь труба работает в условиях постоянной вибрации, перепадов температур и контакта с технологическими жидкостями, поэтому требования к материалу заметно жёстче.
Первая функция гофры это механическая защита. Гофротруба защищает кабели от ударов, вибрации, истирания и других повреждений, что критично в цехе, где оборудование подвергается постоянным динамическим нагрузкам.
Вторая функция — защита от агрессивных сред. Индустриальные гофротрубы из полиамида устойчивы к маслам, растворителям и химикатам, которые присутствуют в производственных помещениях практически постоянно.
Третья функция — дополнительная электроизоляция. Пластиковая оболочка снижает риск поражения током при повреждении основной изоляции кабеля и уменьшает токи утечки.
На станках гофра защищает силовые кабели питания, линии управления и сигнальные провода датчиков и исполнительных механизмов. На производственных линиях и конвейерах трубу используют для гибких подводок к перемещающимся узлам оборудования, где кабельная трасса должна оставаться подвижной без разрыва защиты.
В роботизированных системах гофротрубы защищают кабели манипуляторов, которые совершают многократные циклические перемещения — здесь важна не только прочность, но и устойчивость материала к усталостному разрушению при постоянном изгибе.
Отдельная зона применения — электрические шкафы управления, где гофра защищает внутреннюю разводку и подключение шкафа к внешним цепям питания станков.
Полиамид (PA) — наиболее распространённый материал для индустриальных гофротруб: он износостойкий, ударо- и вибростойкий, устойчив к ультрафиолету и агрессивным средам. У DKC, например, полиамидные трубы серии PA6V0 не распространяют горение, стойки к УФ и рассчитаны на широкий температурный диапазон монтажа и эксплуатации, при этом сохраняют соответствие требованиям пожарной безопасности.
ПВД/ПНД применяется для прокладки силовых и слаботочных проводов и отличается широким температурным диапазоном, повышенной эластичностью и химической стойкостью. ПВХ-трубы не поддерживают и не распространяют горение и применяются для скрытого монтажа в пустотах строительных конструкций из несгораемых материалов — для цеховой разводки внутри капитальных стен это стандартное решение.

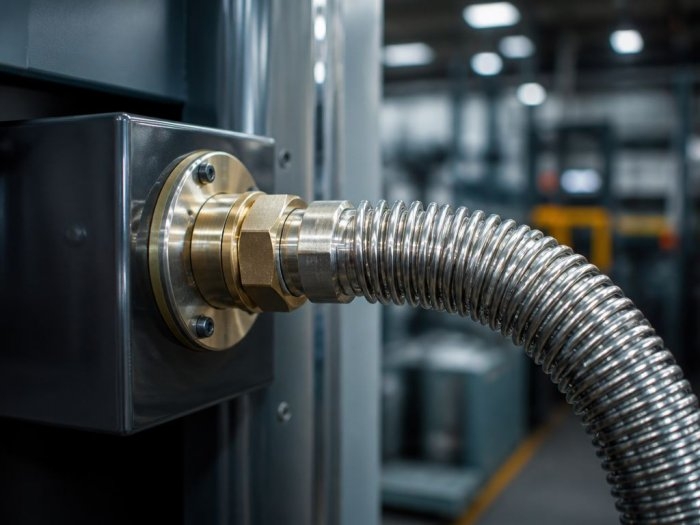

Гофра из нержавеющей стали SS304 используется там, где нужна повышенная термостойкость или защита от экстремальных условий — такая труба держит рабочее давление 1,5 МПа, разрушающее до 21 МПа при 20 °C, кратковременно выдерживает нагрев до 400 °C и сохраняет минимальную рабочую температуру до -60 °C без давления.
При изгибе металл не образует микротрещин и не теряет проходного сечения, а коэффициент линейного расширения у неё в 20 раз меньше, чем у пластиковых труб, что важно на протяжённых трассах с перепадом температур в цехе.
Системы индустриальных гофротруб с комплектующими — тройниками, муфтами, разветвителями — обеспечивают степень защиты IP66/IP68, то есть полную защиту от пыли и способность выдерживать кратковременное погружение в воду. Это особенно значимо на участках мойки оборудования или там, где технологический процесс связан с водой и охлаждающими эмульсиями.
Гофрированные трубы позволяют легко менять трассу прокладки кабеля при модернизации или переналадке оборудования, что важно на предприятиях с часто меняющейся производственной конфигурацией.
Система комплектующих — держатели, муфты под углами 45° и 90°, тройники, разветвители — обеспечивает быстрый монтаж без специализированного инструмента, а для металлической гофры из нержавеющей стали высокая гибкость отожжённой трубы дополнительно снижает количество соединительных узлов на трассе.
Применение гофротруб при подключении станков на промышленных предприятиях
Гофрированные трубы широко используются для защиты кабелей и проводов при подключении промышленного оборудования — станков, производственных линий, конвейеров и роботизированных систем. В отличие от бытовой электропроводки, здесь труба работает в условиях постоянной вибрации, перепадов температур и контакта с технологическими жидкостями, поэтому требования к материалу заметно жёстче.
Первая функция гофры это механическая защита. Гофротруба защищает кабели от ударов, вибрации, истирания и других повреждений, что критично в цехе, где оборудование подвергается постоянным динамическим нагрузкам.
Вторая функция — защита от агрессивных сред. Индустриальные гофротрубы из полиамида устойчивы к маслам, растворителям и химикатам, которые присутствуют в производственных помещениях практически постоянно.
Третья функция — дополнительная электроизоляция. Пластиковая оболочка снижает риск поражения током при повреждении основной изоляции кабеля и уменьшает токи утечки.
На станках гофра защищает силовые кабели питания, линии управления и сигнальные провода датчиков и исполнительных механизмов. На производственных линиях и конвейерах трубу используют для гибких подводок к перемещающимся узлам оборудования, где кабельная трасса должна оставаться подвижной без разрыва защиты.
В роботизированных системах гофротрубы защищают кабели манипуляторов, которые совершают многократные циклические перемещения — здесь важна не только прочность, но и устойчивость материала к усталостному разрушению при постоянном изгибе.
Отдельная зона применения — электрические шкафы управления, где гофра защищает внутреннюю разводку и подключение шкафа к внешним цепям питания станков.
Полиамид (PA) — наиболее распространённый материал для индустриальных гофротруб: он износостойкий, ударо- и вибростойкий, устойчив к ультрафиолету и агрессивным средам. У DKC, например, полиамидные трубы серии PA6V0 не распространяют горение, стойки к УФ и рассчитаны на широкий температурный диапазон монтажа и эксплуатации, при этом сохраняют соответствие требованиям пожарной безопасности.
ПВД/ПНД применяется для прокладки силовых и слаботочных проводов и отличается широким температурным диапазоном, повышенной эластичностью и химической стойкостью. ПВХ-трубы не поддерживают и не распространяют горение и применяются для скрытого монтажа в пустотах строительных конструкций из несгораемых материалов — для цеховой разводки внутри капитальных стен это стандартное решение.
Гофра из нержавеющей стали SS304 используется там, где нужна повышенная термостойкость или защита от экстремальных условий — такая труба держит рабочее давление 1,5 МПа, разрушающее до 21 МПа при 20 °C, кратковременно выдерживает нагрев до 400 °C и сохраняет минимальную рабочую температуру до -60 °C без давления.
При изгибе металл не образует микротрещин и не теряет проходного сечения, а коэффициент линейного расширения у неё в 20 раз меньше, чем у пластиковых труб, что важно на протяжённых трассах с перепадом температур в цехе.
Системы индустриальных гофротруб с комплектующими — тройниками, муфтами, разветвителями — обеспечивают степень защиты IP66/IP68, то есть полную защиту от пыли и способность выдерживать кратковременное погружение в воду. Это особенно значимо на участках мойки оборудования или там, где технологический процесс связан с водой и охлаждающими эмульсиями.
Гофрированные трубы позволяют легко менять трассу прокладки кабеля при модернизации или переналадке оборудования, что важно на предприятиях с часто меняющейся производственной конфигурацией.
Система комплектующих — держатели, муфты под углами 45° и 90°, тройники, разветвители — обеспечивает быстрый монтаж без специализированного инструмента, а для металлической гофры из нержавеющей стали высокая гибкость отожжённой трубы дополнительно снижает количество соединительных узлов на трассе.
Сравнение материалов
|
Параметр |
ПВХ |
ПНД/ПЭ |
Металл (сталь/нержавейка) |
|
Применение |
Только внутри помещений |
Улица, подземная прокладка |
Стройплощадки, гаражи, зоны с ударами |
|
Горючесть |
Не поддерживает горение |
Горюч, распространяет огонь |
Негорюч |
|
Морозостойкость |
Хрупкость при -20 °C и ниже |
До -55 °C |
Высокая |
|
УФ-стойкость |
Низкая |
Высокая |
Высокая |
|
Механическая прочность |
~320-350 Н/5 см |
От 200 до 450+ Н/5 см в зависимости от типа |
До 5 МПа рабочего давления |
|
Степень защиты |
IP55 |
IP67 |
Зависит от исполнения |
|
Радиус изгиба |
Определяется гибкостью материала |
3-8 наружных диаметров |
Практически без ограничений |
|
Стоимость |
Минимальная |
Средняя |
Наибольшая |

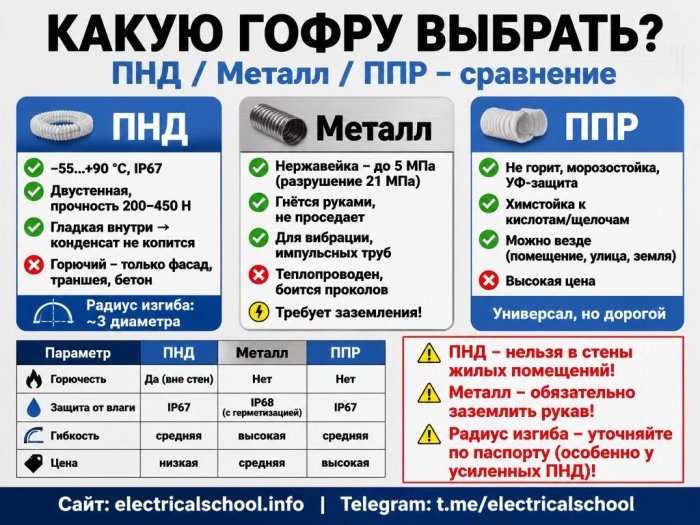

Как выбрать трубу под конкретную задачу
Для скрытой проводки в стенах, полу и потолке из негорючих материалов внутри жилых и офисных помещений хватает ПВХ — она безопасна по огнестойкости и достаточна механически для стандартной нагрузки. Такой выбор подтверждается и практикой применения ПНД-труб: производители прямо указывают, что скрытая прокладка ПНД допускается только внутри полов, стен или потолков из несгораемых или трудногорючих материалов, то есть требования по огнестойкости здания частично компенсируют горючесть самой трубы.
Для фасада, воздушных линий и подземной прокладки нужен ПНД или ППР, потому что только эти материалы переносят мороз, влагу и солнце без растрескивания за пару сезонов. При этом важно различать типы ПНД по прочности: лёгкий тип нормируется от 200 Н на 5 см, а усиленная строительная модификация — от 350 Н и выше, и для реальной укладки в грунт без защитного короба выбирают именно усиленный тип.
При заливке кабеля в бетон или прокладке в грунте с риском повреждения имеет смысл ставить двустенную ПНД-трубу с повышенным сопротивлением сжатию — монолит и грунт создают точечные нагрузки от арматуры, щебня и усадки грунта, которые тонкая однослойная гофра не держит.
В мастерских, гаражах и на стройке, где кабель может попасть под инструмент или колесо тележки, ставят металлорукав — это единственный материал с запасом прочности на такие случаи, а при повышенных требованиях к химической стойкости — ППР-гофру.
Отдельный случай — переходные зоны, например ввод кабеля с улицы в дом: здесь участок трассы под открытым небом и в грунте выполняют из ПНД или металла, а после прохождения через стену и перехода в скрытую проводку внутри здания — переходят на ПВХ через гермоввод или соединительную муфту.

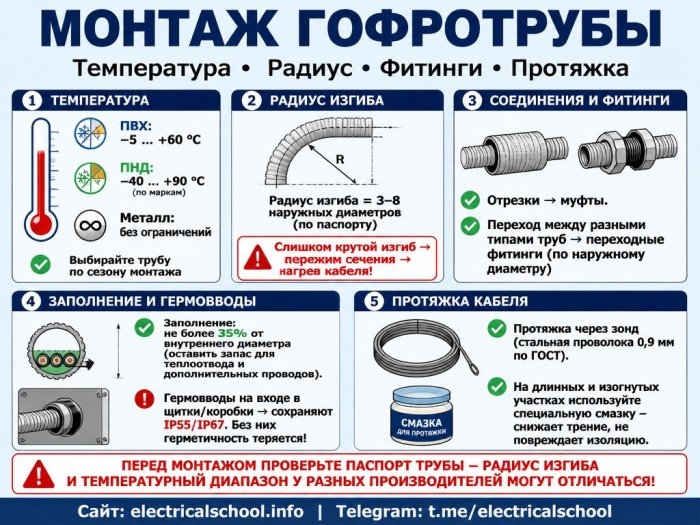

Монтаж гофротрубы: температура, радиус изгиба, фитинги
Температурный режим установки различается по материалу: ПВХ монтируют при -5 °C до +60 °C, а металлическую гофру — практически без ограничений, поскольку она гнётся руками и не боится холода. У ПНД-труб диапазон монтажа шире, чем у ПВХ, и по отдельным маркам достигает от -40 °C до +90 °C, что позволяет вести наружные работы даже в холодное время года, если материал позволяет по паспорту конкретной партии.
Радиус изгиба для двустенных труб принимают равным нескольким наружным диаметрам трубы — конкретное значение (от 3 до 8 диаметров) зависит от жёсткости и толщины стенки конкретной модели и указывается производителем. Это правило нужно держать в голове при разметке углов и поворотов на трассе: слишком резкий изгиб пережимает внутреннее сечение и создаёт точку избыточного нагрева кабеля при работе под нагрузкой.
Отрезки соединяют муфтами, а переходы между разными типами труб — специальными переходными фитингами, подобранными под наружный диаметр обеих сторон. При выборе диаметра трубы под кабель на практике применяют правило заполнения сечения не более 35% от внутреннего просвета — это оставляет запас для протяжки дополнительных проводов и для теплоотвода при нагрузке.
Ввод в щитки и распределительные коробки делают через гермовводы, которые сохраняют заявленную степень защиты IP55 или IP67 — без них герметичность всей трассы теряет смысл, даже если сама труба выбрана правильно. Протяжку кабеля через уже проложенный зонд выполняют стальной проволокой определённого класса и диаметра (например, 0,9 мм по соответствующему ГОСТу), а на длинных или сильно изогнутых участках протяжку облегчают специальной смазкой для кабеля, которая снижает трение без риска повредить изоляцию.
