Бистабильное реле призвано облегчить жизнь монтажникам и улучшить комфорт от пользования схемой управления светом в доме. В одной из наших статей мы рассматривали виды и устройство импульсных переключателей. Рекомендуем ознакомится, чтобы вы смогли определиться с выбором. Вне зависимости от типа аппаратов, схемы монтажа у них одинаковы. В подавляющих случаях, правильность подсоединения проводов нанесена на устройство, где также расписаны элементы схемы. Ниже мы рассмотрим правила установки и подключения импульсного реле для управления освещением.
Управлять такими переключателями можно с помощью кнопки с обратным возвратом NO, т. е. замыкание происходит только в момент нажатия на нее, как на кнопке звонка.
Перед проектированием схемы стоит уточнить возможность подключения кнопок с подсветкой, поскольку не все модели умеют с ними работать и воспринимают их как выключатель в замкнутом положении.
Количество кнопок для управления ни чем не ограничено, только здравым смыслом. Установку импульсного реле удобно осуществлять в прикроватной зоне, в длинных коридорах, в местах с несколькими входами, подъездах и парадных.

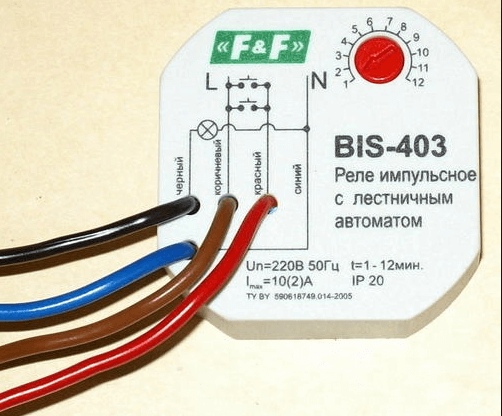

Некоторые производители изготавливают комбинированные устройства с таймером (как на фото ниже), который возвращается в выключенное состояние, после заданного пользователем времени. Данное устройство отлично подходит для управления освещением в многоквартирном доме. Экономя электроэнергию и ресурс ламп, принудительно отключая освещение, когда в нем нет нужды.

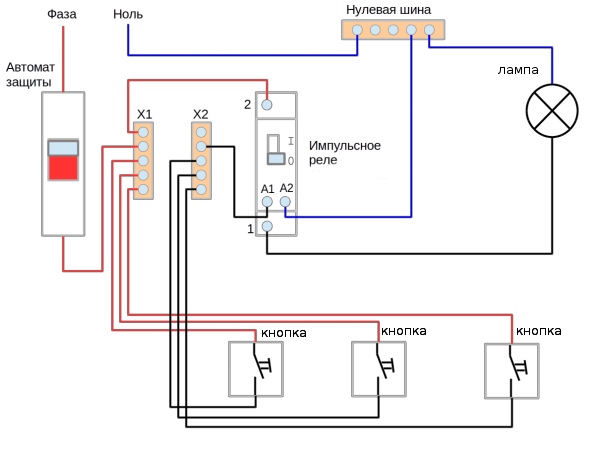

Общая схема подключения одного реле к трем кнопкам, что позволяет управлять светом с нескольких мест
Как видно из схемы, нагрузка подключается в разрыв нулевого провода, между N и клеммой 1. Подключение фазного провода производится непосредственно на клеммный вход 2. Управление импульсным переключателем осуществляется через зажимы А1 и А2. Фаза через контакты кнопок поступает на клемму А1 и уходит на нулевой провод с зажима А2.

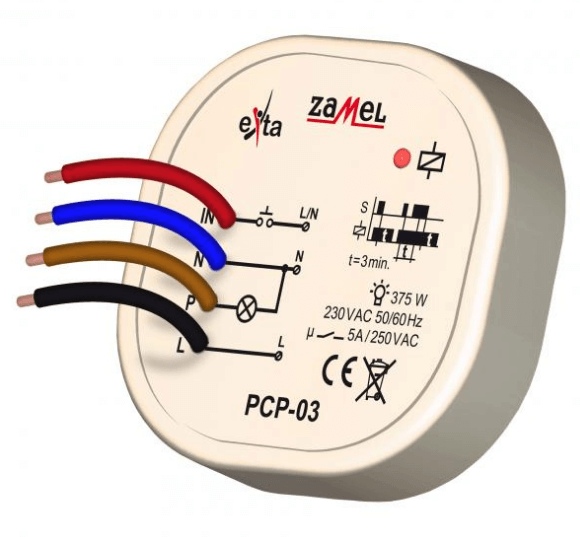

Благодаря своим малым размерам, бистабильные реле позволяют производить их установку не только в щитах освещения и ящиках учета, но и в скрытых коробках распределения. Это позволяет собирать схему непосредственно у узла освещения, экономя материал и человеко ресурсы.
На видео ниже наглядно рассмотрены схемы подключения импульсного реле:
Стоит обратить внимание, что механические импульсные реле некорректно отрабатывают переключения в положении «на боку», и связано это с конструктивными особенностями. Для электронных девайсов, их положение в пространстве на работоспособность не влияет. Учитывайте этот нюанс, если хотите установить аппарат своими руками.

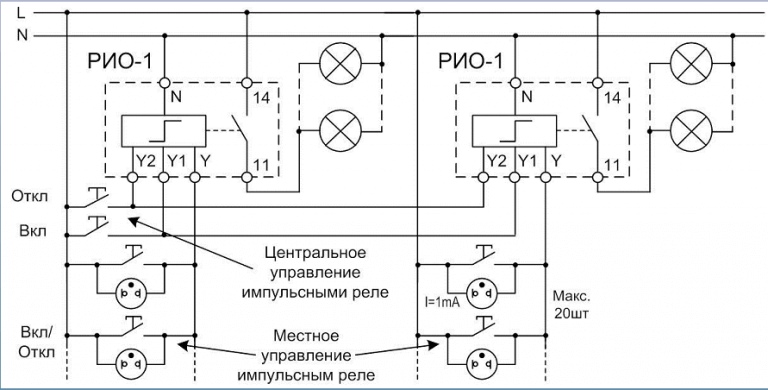

Если помещение большое, и в нем установлены больше одного бистабильного переключателя и кнопки зонально разнесены на большое расстояние, для управления группой освещения разработаны специальные аппараты с дополнительными управляющими контактами Y1 и Y2, которые имеют высший приоритет над основным.
Согласно схеме при подаче на вход Y1 управляющего сигнала, устройства подключенные в параллель по такой схеме, включатся в независимости от предыдущего состояния. При подаче сигнала на Y2 произойдет общее отключение, опять же, не зависимо от состояния предшествующему это.
В этом видео более наглядно обговорена схема подключения бистабильного реле РИО-1:
