Электромагнитный клапан, также известный как соленоидный клапан, представляет собой устройство, используемое для автоматического управления потоками жидкостей или газов в различных системах. Он работает на основе электромагнитного принципа, где электромагнитная катушка управляет открытием и закрытием клапана.
Электромагнитный клапан служит автоматическим запорным приспособлением для контроля движения жидких или газообразных сред в трубопроводах различного назначения. Варьирование потока осуществляется здесь благодаря действию электромагнитной катушки, срабатывающей в нужные моменты времени.
Такие клапаны находят обширное применение как в бытовых коммуникациях, так и на промышленных объектах. Они могут работать в широком температурном диапазоне, и позволяют регулировать водопроводные и канализационные коммуникации, используются на нефтеперерабатывающих и химических предприятиях, в сельскохозяйственном секторе (системы полива), в фильтрационных системах и т. д.
Основными элементами конструкции электромагнитного (или соленоидального) клапана являются: корпус, катушка, уплотнитель и функциональные элементы. Корпус может быть изготовлен из нержавеющей стали, латуни, чугуна или подходящего химического полимера.
Катушка с сердечником и обмоткой из высокопрочной технической меди устанавливается в (на) корпусе. Уплотнителем, обеспечивающим герметичность может выступать каучук, тефлон, фторопласт, силикон либо термостойкая резина. В качестве функциональных элементов в клапане установлены: плунжер (вытеснитель), пружина и стальной шток.
Главное в работе электромагнитного клапана — управление электромагнитной катушкой. Когда ток в катушке отсутствует, запорный узел клапана приведен пружиной в седло, проточное отверстие при этом может быть открыто или закрыто, в зависимости от типа клапана.
При подаче на катушку электрического напряжения (постоянного или переменного, в зависимости от устройства конкретного клапана), сердечник втягивается в катушку, обеспечивая тем самым закрытие или открытие проточного отверстия. В зависимости от типа клапана, те или иные особенности некоторых его элементов могут меняться.
По типу исходного рабочего положения электромагнитные клапаны бывают: нормально-открытыми, когда затворный элемент в отсутствие тока через катушку оставляет проточное отверстие открытым; нормально-закрытыми, когда в отсутствие тока через катушку запорный элемент перекрывает проточное отверстие; бистабильными, когда клапан способен переключаться в открытое или закрытое состояние под действием переключающего токового импульса.

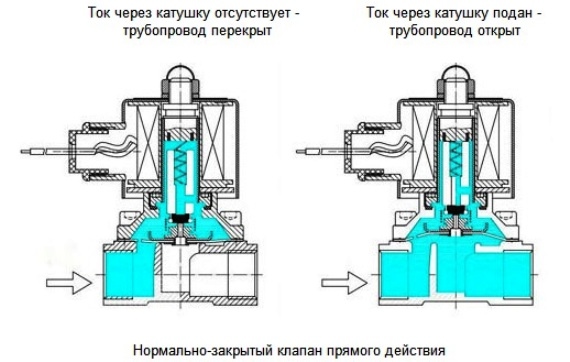

По способу действия клапаны подразделяются на: клапаны прямого действия, когда состояние запорной арматуры изменяется непосредственно движением сердечника катушки при подаче напряжения на ее клеммы; и клапаны непрямого действия, у которых в процессе закрытия или открытия участвует рабочая среда вместе с движением пилотного клапана, связанного с катушкой.
Главное в работе электромагнитного клапана — управление электромагнитной катушкой. Когда ток в катушке отсутствует, запорный узел клапана приведен пружиной в седло, проточное отверстие при этом может быть открыто или закрыто, в зависимости от типа клапана.
При подаче на катушку электрического напряжения (постоянного или переменного, в зависимости от устройства конкретного клапана), сердечник втягивается в катушку, обеспечивая тем самым закрытие или открытие проточного отверстия. В зависимости от типа клапана, те или иные особенности некоторых его элементов могут меняться.
По типу исходного рабочего положения электромагнитные клапаны бывают: нормально-открытыми, когда затворный элемент в отсутствие тока через катушку оставляет проточное отверстие открытым; нормально-закрытыми, когда в отсутствие тока через катушку запорный элемент перекрывает проточное отверстие; бистабильными, когда клапан способен переключаться в открытое или закрытое состояние под действием переключающего токового импульса.
По способу действия клапаны подразделяются на: клапаны прямого действия, когда состояние запорной арматуры изменяется непосредственно движением сердечника катушки при подаче напряжения на ее клеммы; и клапаны непрямого действия, у которых в процессе закрытия или открытия участвует рабочая среда вместе с движением пилотного клапана, связанного с катушкой.
