Каждая электроустановка в обязательном порядке должна быть укомплектована защитными средствами, при этом весь комплект должен быть поверенным и сопровождаться сертификатами соответствия. При этом понятие «электроустановка» включает в себя такие объекты, как распределительные устройства, трансформаторные пункты, подстанции, цехи электростанции и т.д. Комплект средств защиты может являться инвентарем ремонтно-механизированных станций (далее РМС), передвижных лабораторий, оперативно-выездных бригад и конечно же бригад централизованного ремонта. При комплектовании электроустановки нужно руководствоваться действующими нормативами. В 2018 году это приказ Минэнерго РФ №261 от 30-06-2003 №261, приложение 8. В этой статье мы решили сделать обзор соответствующих этому приказу комплектов КСЗ-1 (для ЭУ напряжением до 1000В) и КСЗ-2 (для ЭУ выше 1000В).

Обзор комплектов
КСЗ-1
Итак, в комплект защитных средств КСЗ-1 входят следующие изделия:

1. Изолирующая или универсальная штанга (соответственно, ШО-1 или ШОУ-1) в количестве двух штук.
2. Клещи изолирующие КВП-2 либо КИ-1000 в количестве двух штук.
3. Два указателя низкого напряжения (УННО-1М или же УННУ-25-1000).
4. Одно переносное подстанционное заземление ЗПП-1/3 с сечением 16 мм.кв.
5. Один диэлектрический коврик.
6. Две пары диэлектрических перчаток.
7. Две пары диэлектрических бот.
8. Одни защитные очки.
9. Плакаты электробезопасности (комплект может состоять из 7 либо 13 шт.)

Производители бонусом испытывают все перечисленные средства и предоставляют услуги на поверку СИЗ с протоколом на организацию. То есть клиенту не нужно дополнительно поверять и заниматься поиском испытательного центра. Все комплектующие изображены на фото ниже, стоимость КСЗ-1начинается от 12000 рублей, что является достаточно низкой ценой.

КСЗ-2
В комплектацию набора КСЗ-2 входят следующие защитные средства для электроустановок напряжением выше 1000В:

1. Две изолирующих или универсальных штанги (ШО-15/ШОУ-15).
2. Один однополюсный указатель высокого напряжения (УВНСЗ 6-10).
3. Два мультиметра с функцией токоизмерительных клещей.
4. Одно переносное подстанционное заземление ЗПП-15-3/1 с сечением 25 мм.кв.
5. Диэлектрический коврик размерами 75*75 см.
6. Две пары диэлектрических перчаток.
7. Две пары диэлектрических бот.
8. Одни защитные очки.
9. Плакаты электробезопасности (7/13 шт.)

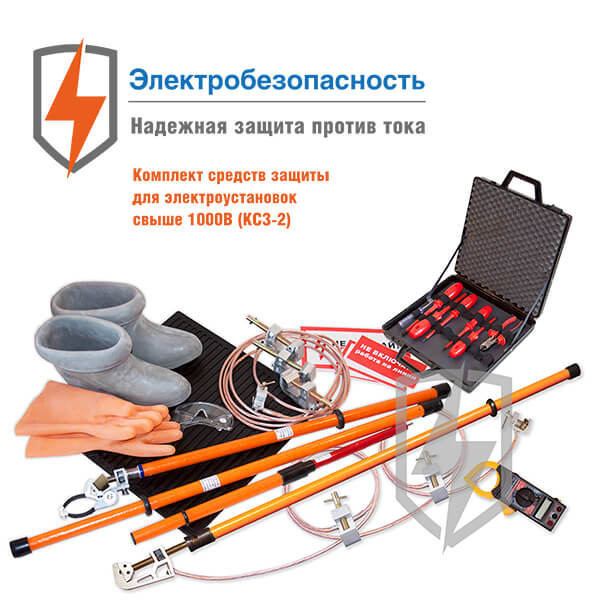

Также, как и предыдущий комплект, КС3-2 поставляется уже испытанным и поверенным. На фото изображены все перечисленные элементы:

Что еще важно знать

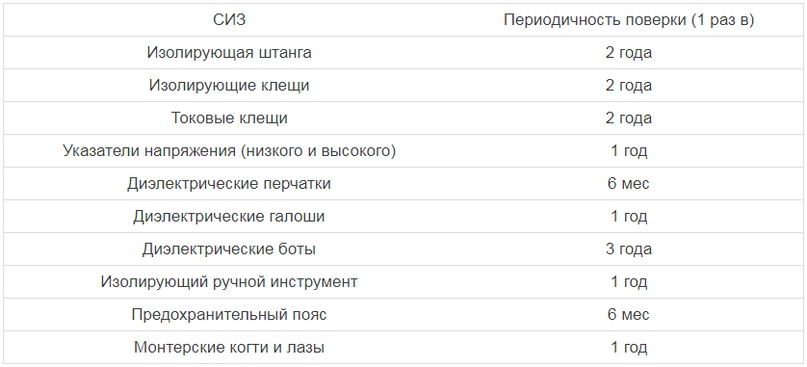

Приобретая готовый комплект, вы должны знать о сроках испытания защитных средств. Согласно действующим нормативам, мы составили таблицу, в которой указали наименование средства защиты и периодичность поверки.

Не менее важно знать о следующих нюансах:

1. Работники, ответственные за электрохозяйство, а также технические руководители предприятия могут увеличивать комплект защитных средств для электроустановок, ориентируясь на условия работы. Однако делать комплект меньшим запрещено.
2. Если оборудование распределительного устройства размещается на разных этажах, количество средств защиты должно относить ко всему РУ. Это же правило касается, если оборудование находится в разных помещениях, отделенных другими помещениями либо дверьми.
3. Комплектные трансформаторные подстанции, комплектные распределительные устройства наружного типа, а также мачтовые подстанции должны быть укомплектованы СИЗ исходя из местных условий.
4. Если распределительные устройства в количестве не более четырех расположены в одном здании и при этом они одного напряжения и обслуживаются одним и тем же персоналом, достаточно укомплектовать их одним набором средств защиты. Однако это правило не относится к переносным заземлениям и защитным ограждениям, они должны укомплектовываться для каждого РУ отдельно.

На этом мы и заканчиваем обзор КСЗ-1 и КСЗ-2. Надеемся, теперь вы знаете, какими средствами защиты выполняется комплектование электроустановок напряжением до 1000 В и выше этого значения. Еще раз повторимся — удобнее приобретать готовые комплекты, тем более если они уже прошли испытания и поверку!
