В процессе эксплуатации сигнализаторов уровня имеющих дискретный (релейный, транзисторный) выход, зачастую подключают индуктивную нагрузку (устройства, имеющие в своём составе катушку индуктивности). Возникновение дуговых разрядов при размыкании таких электрических цепей крайне негативно сказывается на работоспособности контактов реле и выходных каскадов датчиков, уменьшая их срок эксплуатации.
В целях устранения пагубного влияния дуговых разрядов применяются искрогасящие цепи, устанавливаемые параллельно контактам реле или параллельно нагрузке.
Не вдаваясь в физику переходных процессов и причин возникновения дуговых разрядов рассмотрим наиболее действенные и широко применяемые искрогасящие цепи постоянного и переменного тока.
Цепи постоянного тока:

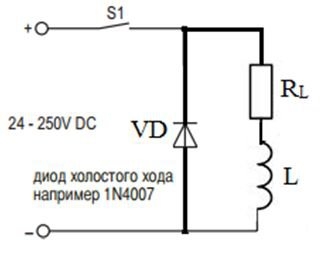

Кремниевый диод включается параллельно индуктивной нагрузке, при замыкании контактов и в установившемся режиме не оказывает никакого воздействия на работу схемы. При отключении нагрузки возникает напряжение самоиндукции, обратное по полярности рабочему напряжению, диод открывается и шунтирует индуктивную нагрузку. Диоды исключительно эффективно устраняют дуговые разряды и предохраняют контакты реле от обгорания лучше, чем любые другие схемы искрогашения. Такой способ применим и к сигнализаторам с транзисторным выходом.
Правила выбора обратного диода:
- Рабочий ток и обратное напряжение диода должны быть сравнимы с номинальным напряжением и током нагрузки. Для нагрузок с рабочим напряжением до 250 VDC и рабочим током до 5 А вполне подходит распространенный кремниевый диод 1N4007 с обратным напряжением 1000 VDC и максимальным импульсным током до 20 А;
- Выводы диода должны быть как можно короче;
- Диод следует припаивать (привинчивать) непосредственно к индуктивной нагрузке, без длинных соединительных проводов — это улучшает ЭМС при процессах коммутации.
Цепи переменного и постоянного тока:
RC-цепь является наиболее дешёвым и широко применяемым средством защиты цепей как переменного, так и постоянного тока.
В отличие от диодных схем RC-цепи можно устанавливать, как параллельно нагрузке, так и параллельно контактам реле. В некоторых случаях нагрузка физически недоступна для монтажа на ней искрогасящих элементов, и тогда единственным способом защиты контактов остается шунтирование контактов RC-цепями.
Расчет RC-цепи, подключаемой параллельно контактам реле:
где С — ёмкость RC-цепи, мкф.
I — рабочий ток нагрузки, А.
где R — сопротивление RC-цепи, Ом.
E0 — напряжение на нагрузке, В.
I — рабочий ток нагрузки, А.

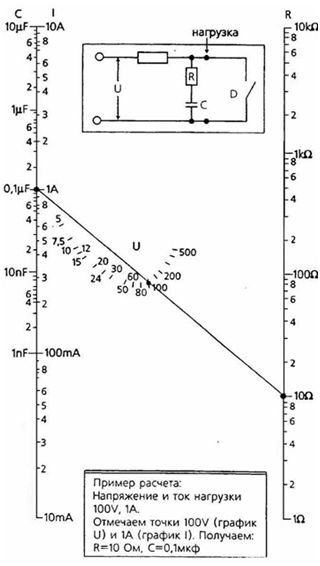

Проще всего пользоваться универсальной номограммой. По известным значениям напряжения источника питания U и тока нагрузки I находят две точки на номограмме, после чего между точками проводится прямая линия, показывающая искомое значение сопротивления R. Значение емкости С отсчитывается по шкале рядом со шкалой тока I. Номограмма дает разработчику достаточно точные данные, при практической реализации схемы необходимо будет подобрать ближайшие стандартные значения для резистора и конденсатора RC-цепи.
RC-цепь, подключаемая параллельно нагрузке
Применяется там, где нежелательна или невозможна установка RC-цепи параллельно контактам реле. Для расчета предлагаются следующие ориентировочные значения элементов:
- С = 0,5 … 1 мкф на 1 А тока нагрузки;
- R = 0,5 … 1 Ом на 1 В напряжения на нагрузке или
- R = 50…100% от сопротивления нагрузки.
Приведенные значения R и С не являются оптимальными. Если требуется максимально полная защита контактов и реализация максимального ресурса реле, то необходимо провести эксперимент и опытным путем подобрать резистор и конденсатор, наблюдая переходные процессы с помощью осциллографа.
Для защиты выходных транзисторных каскадов сигнализаторов RC-цепь подключают параллельно нагрузке.
