Обычно начальная настройка параметров преобразователя частоты ОВЕН ПЧВ осуществляется с помощью установленной на ПЧВ локальной панели оператора ЛПО или через ПК. Дистанционное управление и мониторинг состояния преобразователя частоты раньше можно было осуществлять только по интерфейсу RS‑485 (витая пара). Новое мобильное приложение позволяет проводить настройки удаленно с телефона, не используя проводного подключения к ПЧВ (рис. 1 и 2).
Функциональность мобильного конфигуратора

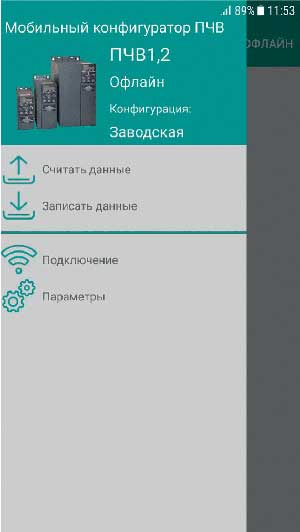

Мобильный конфигуратор (МК) ПЧВ предназначен для удаленной настройки и управления преобразователем частоты ОВЕН ПЧВ с мобильного телефона (рис. 3). Приложение поддерживает платформы Android и iOS.
Пользователю предоставляется более удобная, чем у обычной панели, функциональность при сохранении всех ее основных функций:

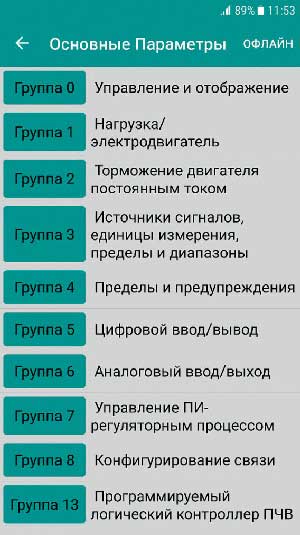

— чтение/запись всех параметров (рис. 4);

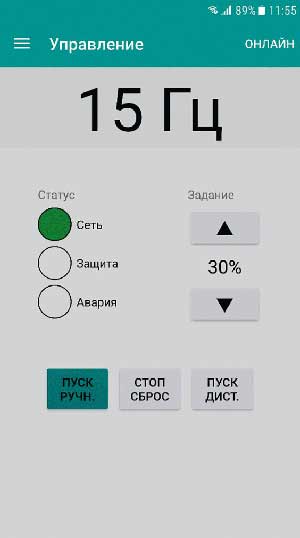

— ручной/дистанционный режимы работы (рис. 5);
— останов двигателя;
— сброс аварии.
Помимо основного меню преобразователя, пользователь имеет доступ ко всем меню быстрой настройки:
— «Основные настройки двигателя»;
— «Мастер разомкнутого контура»;
— «Мастер замкнутого контура».
Также есть возможность создавать собственные готовые конфигурации параметров ПЧВ, причем создание и редактирование готовых конфигураций не требует подключения к приводу (рис. 6).
С помощью мобильного конфигуратора можно реализовать два способа удаленного управления ПЧ:

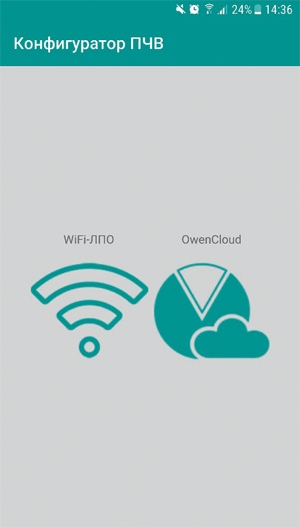

— ПЧВ + Wi-Fi-панель. Позволяет подключиться к частотнику с телефона по внутренней сети и осуществить настройку;
— ПЧВ + сетевой шлюз Пх210 + OwenCloud. Позволяет подключиться к ПЧ через облачный сервис OwenCloud из любого места планеты.
Управление ПЧВ с помощью Wi-Fi-панели
Панель Wi-Fi устанавливается на место локальной панели оператора ЛПО (для подключения к ПЧ используется тот же разъем), имеет такие же габариты и степень защиты (IP54) и работает как точка Wi-Fi-доступа. От несанкционированного подключения предусмотрена защита паролем.
Учитывая, что приводная техника является сильным источником помех, а Wi-Fi-адаптер должен будет исправно функционировать в промышленных условиях, разработчики уделили особое внимание вопросу электромагнитной совместимости. По устойчивости к воздействию электромагнитных волн Wi-Fi-панель соответствует критерию А на промышленной частоте и требованиям ГОСТ Р 51317.4.3 на радиочастотах до 2,7 ГГц.
Интеграция с OwenCloud через мобильный конфигуратор
Одной из функций МК ПЧВ является возможность обращаться к облачному сервису OwenCloud из самого приложения.
Подключение ПЧ к облачному сервису OwenCloud осуществляется с помощью сетевых шлюзов линейки ОВЕН Пх210 (так же, как и подключение других приборов ОВЕН с интерфейсом RS‑485 на борту). Это довольно удобно, так как нет необходимости запускать приложение этого сервиса отдельно. Пользователь может начать работу с облачным сервисом, авторизовавшись под своей учетной записью OwenCloud или зарегистрировав новую прямо из мобильного конфигуратора. Опции сервиса OwenCloud, рекомендуемые при работе с ПЧ:
— удаленное конфигурирование параметров;
— мониторинг характеристик ПЧ и двигателя в реальном времени;
— архивирование оперативных данных и просмотр истории изменения любых параметров привода;

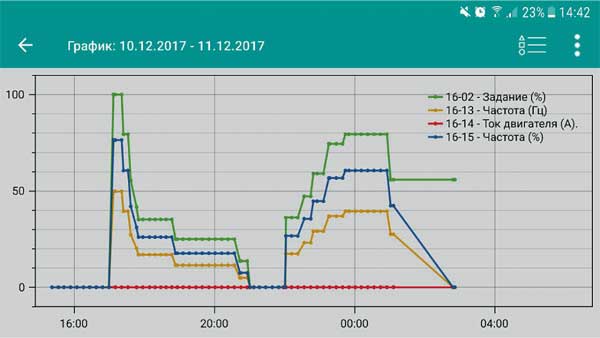

— построение графиков (рис. 7);
— журналы аварий и предупреждений.
Несмотря на то что данные опции дублируют аналогичные в сервисе OwenCloud, здесь они более привычно интегрированы с общим интерфейсом приложения, и в совокупности пользователь получает сразу весь спектр возможностей конфигурирования и управления ПЧВ внутри единого приложения.
Преимущества использования мобильного конфигуратора
Применение мобильного конфигуратора в первую очередь необходимо для настройки и управления преобразователями частоты, расположенными в труднодоступных местах.
Как в жилых зданиях, так и в производственных цехах иногда складываются условия, при которых преобразователи частоты находятся рядом с приводами и в местах, где с ними физически трудно работать: под потолком около вентиляционного короба, снаружи кабины подъемного крана, в узком пазу помещения или шкафа и т. д. В случае отсутствия удаленного доступа решить проблему можно только путем демонтажа ПЧ, что связано с очевидными неудобствами и тратой времени.
Помимо этого, существует множество ситуаций, в которых необходимо в процессе наладки одновременно наблюдать за показаниями как ПЧ, так и измерительного прибора, находящегося на большом расстоянии от него. Это и точная подстройка диапазона аналогового входа под определенный датчик, и поиск коэффициента регулятора замкнутого контура, и многое другое.
Преимущества беспроводного доступа сложно переоценить. Даже сам факт перехода к нему от проводов, кнопочных панелей и потенциометров уже позволяет создавать системы автоматизации более высокого класса – как с точки зрения комфорта наладки и эксплуатации, так и по функциональным возможностям.
Перспективы развития мобильного конфигуратора
Функциональные возможности мобильного конфигуратора постоянно совершенствуются.
Сейчас в разработке следующие функции МК ПЧВ:
— организация уровневой системы доступа к настройке/управлению приводом. Опция, связанная с вопросами безопасности и наиболее актуальная в условиях удаленного доступа;
— усовершенствованный интерфейс для настройки встроенного ПЛК. Возможности встроенного контроллера ПЧ зачастую не используются или используются менее эффективно, чем это возможно. Новый интерфейс призван упростить его настройку, а также будет «подсказывать» пользователю некоторые типовые решения прямо в процессе настройки;
— готовые конфигурации параметров. Преднастроенные шаблоны конфигураций под наиболее типовые задачи и ситуации.
