Как определить неисправность измерительных трансформаторов в цепях электросчетчика
Характерный признак повреждения трансформатора тока — несоответствие вторичного тока первичному. Однако такое же значительное уменьшение вторичного, тока может возникнуть и при неисправностях и ошибках в схеме. Поэтому проверке подлежит как трансформатор тока, так и его цепи. Выявить поврежденный трансформатор тока можно по следующему характерному признаку: вторичный ток при сопротивлении вторичных цепей, близком к нулю (обмотка закорочена на сборке зажимов), значительно больше, чем вторичный ток при фактическом сопротивлении.
Повышенная нагрузка измерительных трансформаторов
Повышенная нагрузка измерительных трансформаторов, превышающая допустимую для данною класса точности, вносит дополнительную отрицательную погрешность (недоучет) при измерении потребления электроэнергии. Для опытного определения нагрузки измеряют одновременно токи и напряжения во вторичных цепях. Измерения могут быгь проведены как под рабочим током и напряжением, так и на отключенном присоединении с подачей напряжения от постороннего источника. Снизить нагрузку вторичной обмотки трансформатора тока можно путем увеличения сечения жил кабелей в токовых цепях и путем исключения из этих цепей дополнительной аппаратуры Для снижения нагрузки и снижения погрешности трансформатора напряжения нагрузку следует распределить по возможности так, чтобы токи во всех фазах были одинаковы. Нагрузку трансформаторов напряжения, соединенных в открытый треугольник, целесообразно распределить следующим образом. На напряжение Uca не подключается. Она по возможности равномерно распределяется между напряжениями Uab и Ubc. Необходимо проверить возможность снижения нагрузки путем исключения дополнительной аппаратуры в цепях напряжения, а также проверить падение напряжения в проводах, соединяющих трансформатор напряжения со счетчиком.
Повышенное падение напряжения в цепях напряжения

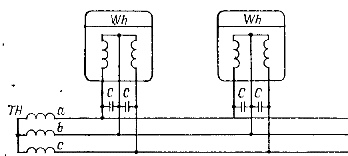

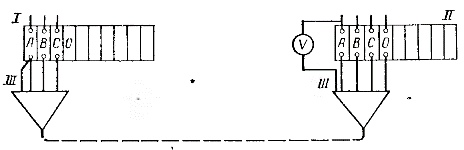

Повышенное падение напряжения в проводах, соединяющих трансформатор напряжения со счетчиком, приводит к увеличению отрицательной погрешности. Практически это может иметь место, если длина провода превышает 15 м. Падение напряжения может быть определено опытным путем. Для этой цели пригоден вольтметр переменного тока, обладающий большим внутренним сопротивлением (1— 10 кОм/В). Вольтметр подключается к концам жилы. Измерение потери напряжения, как разности линейных напряжений на концах кабеля не может дать достоверных результатов Большая ошибка будет внесена погрешностью вольтметров, неодновременностью отсчета и прочими причинами. Для уменьшении падения напряжения необходимо увеличить сечение жил кабеля. В отдельных случаях приходится питать счетчики не от общих «шинок напряжения», а прокладывать к ним отдельный кабель. Хорошие результаты для уменьшения падения напряжения в проводах, соединяющих трансформатор напряжения на счетчик, дает емкостная компенсация индуктивности.
Если счетчики удалены друг от друга, конденсаторы целесообразно устанавливать отдельно для каждого счетчика. При централизованном размещении счетчиков достаточно установить, батарею конденсаторов.
