Оценка уровня электробезопасности при эксплуатации и ремонте электрооборудования возможна на основе сравнения расчетных токов через тело человека с допустимыми. Длительность воздействия и значение тока – это основные параметры, от которых зависит исход травмы. Поэтому они являются критериями электробезопасности.
Защитные меры и средства от поражения электрическим током должны рассчитываться и создаваться с учетом допустимых для человека значений токов при данной длительности и пути его прохождения через тело или соответствующих этим токам напряжений прикосновения (Uпр = Ih • Rh).
Первичные критерии электробезопасности — это пороговые значения электрического тока, соответствующие ответным реакциям организма человека они необходимы для расчета защитных мер и средств в электроустановках.
ГОСТ 12.1.038—88 ССБТ устанавливает нормы предельно допустимых значений напряжений прикосновения и токов, распространяемые на производственные и бытовые электроустановки постоянного и переменного тока с частотой 50 и 400 Гц и соответствующие прохождению тока по пути «рука-рука» или «рука-нога». Предусмотрены нормы для нормального (неаварийного) режима работы электроустановок и аварийного режима.

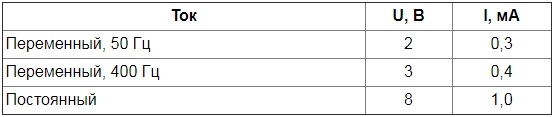

Напряжения прикосновения и токи, протекающие через тело человека при нормальном (неаварийном) режиме электроустановки, не должны превышать значений, приведенных в таблице.
Напряжения прикосновения и токи приведены при продолжительности воздействия не более 10 мин в сутки и установлены, исходя из реакции ощущения.
Напряжения прикосновения и токи для лиц, выполняющих работу в условиях высоких температур (выше 25оС) и влажности (относительная влажность более 75%) должны быть уменьшены в три раза.
Для бытовых электроустановок напряжением до 1000 в и частотой 50 гц в аварийных режимах предельно допустимые значения напряжения прикосновения и токов в зависимости от времени воздействия приводятся в таблице.
Бытовыми элeктроустановками считаются электроустановки, которые используются в жилых, коммунальных и общественных зданиях всех типов, с которыми могут взаимодействовать как взрослые, так и дети.
Для производственных электроустановок напряжением выше 1000 В с глухим заземлением нейтрали и частотой 50 гц в аварийных режимах предельно допустимые значения напряжений прикосновения в зависимости от времени воздействия не должны превышать значений, указанных в таблице.
