Статья описывает как настроить преобразователь частоты Delta VFD-CP для работы в системах поддержания давления (ПИД-регулирование) для датчика давления с выходным сигналом 4…20 ма и диапазоном измерения 0…10 бар.

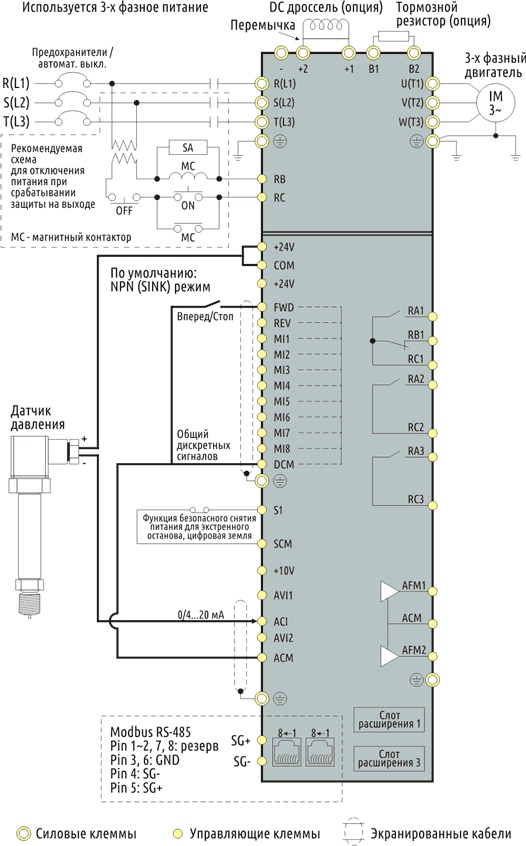

1. Подключить датчик давления в соответствии со схемой приведенной в паспорте на частотный преобразователь
2. Настраиваем частотный преобразователь:
- Устанавливаем параметр 00-02 = 9 – сброс настроек по умолчанию для 50 Гц
- Устанавливаем параметр 00-03 = 2 – отображения многофункционального дисплея
- Устанавливаем параметр 00-04 = 10 – отображение обратной связи
- Устанавливаем параметр 00-20 = 0 – источник задания уставки (цифровой пульт)
- Устанавливаем параметр 00-21 = 0 – пуск/стоп с цифрового пульта
Устанавливаем параметр 00-21 = 1 – если необходимо подключать кнопки ко входным терминалам (пуск/стоп с внешних терминалов) - Устанавливаем параметр 00-25 = 0162HEX – 16-означает отображение единиц давления в барах, 2- кол-во знаков после запятой
- Устанавливаем параметр 00-26 = 10,00 – задание и обратная связь находятся в диапазоне 0…10,00 бар
- Устанавливаем параметр 01-12 = … – требуемое время разгона в сек
- Устанавливаем параметр 01-13 = … – требуемое время замедления в сек
- Устанавливаем параметр 02-35 = 1 – автозапуск привода при подаче питания или после команды СБРОС, если на дискретном входе присутствует команда ПУСК НЕ РЕКОМЕНДУЕТСЯ ПРИ НЕСТАБИЛЬНОМ ПИТАНИИ!!!
- Устанавливаем параметр 03-00 = 0 – аналоговый вход AVI1 (нет функции)
- Устанавливаем параметр 03-01 = 5 – сигнал обратной связи ПИД-регулятора (это сигнал на входе ACI)
- Устанавливаем параметр 03-02 = 0 – аналоговый вход AVI2 (нет функции)
- Устанавливаем параметр 07-06 = 2 – поиск скорости с минимальной частоты при кратковременном отключении питания
- Устанавливаем параметр 07-07 = 5 – время пропадания питания
- Устанавливаем параметр 08-00 = 1 – отрицательная обратная связь со входа ACI
- Устанавливаем параметр 08-10 = 35,00 – частота перехода в спящий режим
- Устанавливаем параметр 08-11 = 45,00 – частота выхода из спящего режима
