Для монтажников
Спецификация на шкаф
В спецификации приводится список всех материалов и компонентов, которые необходимо закупить, чтобы собрать шкаф.
- Адрес (на шильдике)
- Описание
- Производитель
- Заказной номер (модель)
- Количество
Сборочный чертёж
По сборочному чертежу собирается шкаф из материалов и компонентов, закупленных по спецификации.
Таблица соединений
В таблице соединений приводится список всех соединений внутри шкафа:
- Откуда идёт провод (адрес клемнника, номер клеммы)
- Куда идёт провод (адрес клемнника, номер клеммы)
- Сечение проводника
- Цвет провода
Изобразите таблицу соединений так, чтобы её удобно было использовать для прозвонки шкафа перед включением питания на производственной площадке.
Кабельный журнал
В кабельном журнале перечисляются все внешние кабельные соединения.
- Откуда идёт кабель (адрес шкафа и адрес разъёма или клеммника)
- Куда идёт кабель (адрес шкафа и адрес разъёма или клеммника)
- Номер кабеля
- Текст, напечатанный на бирке кабеля (откуда, куда, номер кабеля)
- Тип кабеля
- Назначение кабеля
- Длина кабеля
- Цвет кабеля
Чтобы не ошибиться монтажникам лучше заранее знать, как выглядят разъёмы на кабеле, который они собираются прокладывать от одного шкафа до другого. Добавьте в документ фотографию разъёма с габаритными размерами и особыми приметами — и ошибок будет меньше.
Для пусконаладчиков
Приёмка шкафа на производственной площадке
Во время приёмки шкафа на производственной площадке пусконаладчики проводят визуальный осмотр шкафа на предмет соответствия проектной документации. Добавьте в документацию галерею фотографий собранного шкафа, чтобы пусконаладчик смог быстро принять ваш шкаф.
Проверка каналов

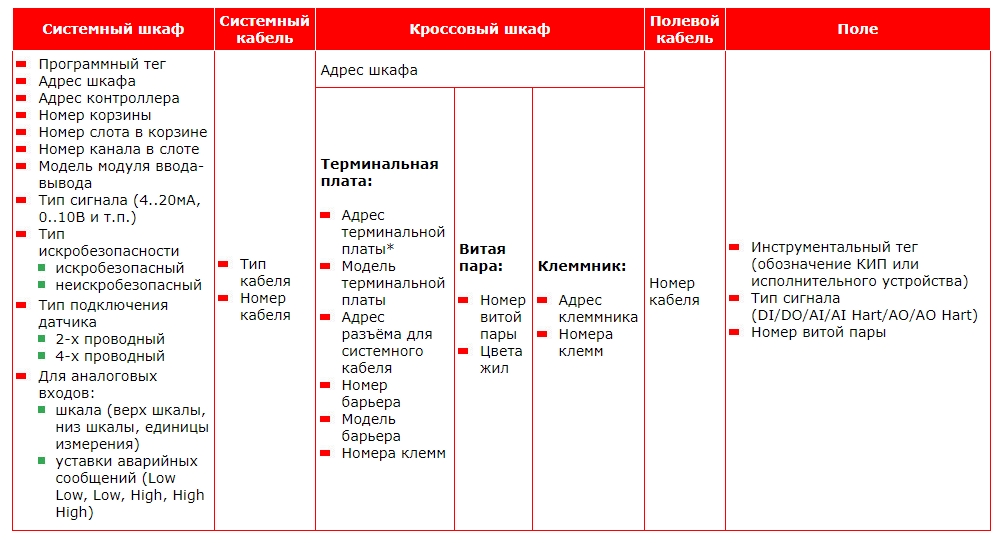

Чтобы проверить канал наладчику требуются, например, быстро найти по программному тегу номера клемм сигнала и наоборот. Для этого ему придётся открыть 2-3 документа. Можно разработать один документ, в котором прослеживается вся цепочка входного сигнала — от поля до программы и вся цепочка выходного сигнала — от программы до поля.
Программа и методика испытаний
Пожалуй, детальной разработкой этого документа проектировщики чаще всего пренебрегают. Компания, которая проектирует, программирует и сама же вводит АСУ ТП в эксплуатацию, может быть, и может обойтись без программы и методики испытаний. Но если пусконаладкой занимается специализированная компания по чужому проекту, то в этом случае результат может быть непредсказуем.
Конечно, в разработке этого документа должны активно участвовать программисты, которые разрабатывали программу управления технологическим процессом.
Для операторов
Проектирование операторского интерфейса дизайнеры должны выполнять вместе с операторами и технологами иначе вы обрекаете заказчика на муки вечные. При разработке HMI необходимо руководствоваться современными подходами в области ситуационной осведомлённости (Situational Awareness).
Для эсксплуатационной службы
Электронная база данных
Сразу пропишите в техническом задании, чтобы проектировщик поставил в комплекте с документацией актуальную электронную базу тегов, проектной и эксплуатационной документации.
Обучение
В решениях по организационному обеспечению АСУ ТП необходимо предусмотреть обучение сервисного персонала заказчика на курсах по системам управления РСУ и ПАЗ ещё до начала ввода в эксплуатацию, чтобы люди могли активно участвовать в пусконаладке вместе со специалистами вендора.
