В статье описана схема автоматического управления двумя насосными агрегатами без дежурного персонала, работающая по уровню жидкости в резервуаре. Из неё можно понять логику переключения рабочего и резервного насосов, блокировку от частых пусков и организацию аварийной сигнализации.
- Схема управляет двумя насосными агрегатами, один из которых рабочий, а второй резервный.
- Режим работы задаётся переключателем ПО: в положении 1 рабочим является насос H1 с двигателем Д1, в другом положении — насос Н2 с двигателем Д2.
- Уровень жидкости контролируется электродным датчиком ДУ с электродами Э1–Э4.
- При замыкании электрода Э2 включается реле РУ1 и пускатель ПМ1, запуская двигатель Д1; блокировка через контакт РУ1 и электрод Э1 предотвращает частые пуски и остановки.
- Если производительности рабочего насоса недостаточно, при достижении жидкостью электрода ЭЗ срабатывает реле РУ2 и включается резервный двигатель Д2.
- При предельно допустимом уровне замыкается электрод Э4, реле РА включает аварийную сигнализацию; реле РКН подаёт предупредительный сигнал при исчезновении напряжения в цепях управления.
- Переход на ручное управление осуществляется переключателями ПУ1 и ПУ2 в положение Р с использованием кнопок КнП1, КнС1, КнП2, КнС2.
- электродный датчик уровня ДУ
- переключатели ПУ1 и ПУ2
- реле РУ1
- реле РУ2
- магнитный пускатель ПМ2
- реле контроля напряжения РКН
Кому полезно: Инженерам АСУ ТП, занимающимся автоматизацией насосных станций и резервуаров.
Первоисточник: electricalschool.info
Выжимка составлена редакцией сайта с помощью ИИ по тексту статьи.

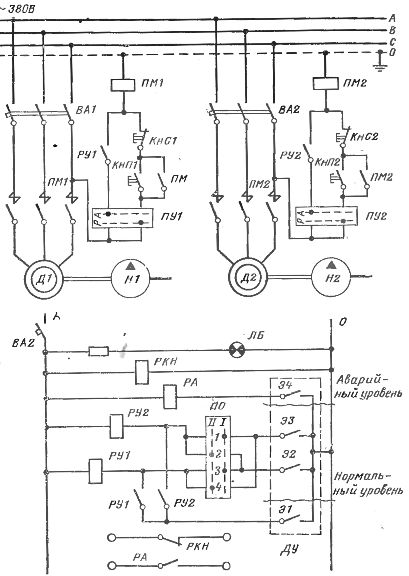

На рисунке приведена схема автоматического управления двумя насосными агрегатами, эксплуатируемыми без дежурного персонала.
Работа схемы основана на принципе пуска и остановки насосов в зависимости от уровня жидкости в контролируемом резервуаре, из которого производится откачка. Для контроля заполнения бака жидкостью применяется электродный датчик уровня ДУ. Из двух насосных агрегатов один является рабочим, а второй – резервным.
Режим работы агрегатов задается переключателем управления (переключателем откачки ПО): в положении 1 переключателя насос H1 с двигателем Д1 будет рабочим, а насос Н2 с двигателем Д2 — резервным, который включается, если производительность насоса H1 окажется недостаточной. В положении 1 рабочим является насос Н2, а резервным — H2.
Рассмотрим работу схемы, когда переключатель ПО установлен в положение 1, а переключатели ПУ1 и ПУ2 — в положение А, т.е. на автоматическое .управление насосами. Контакты 1 и 3 переключателя ПО замыкают цепи катушек реле РУ1 и РУ2, но реле не включатся, так как при нормальном уровне жидкости остаются разомкнутыми электроды Э2 и ЭЗ датчика уровня ДУ.
При повышении уровня жидкости в емкости до электрода Э2 замыкается цепь катушки промежуточного реле РУ1, оно срабатывает, и через замыкающий контакт РУ1 подается питание В катушку пускателя ПМ1. Включается двигатель Д1, и насос H1 начинает откачку.
Уровень жидкости в емкости понижается, но при разрыве контакта Э2 двигатель Д1 не остановится, так как катушка реле РУ1 продолжает получать питание через свой контакт РУ1 и замкнутый контакт электрода Э1. Такая блокировка реле РУ1 применена во избежание частых пусков и остановок насосного агрегата при небольших изменениях уровня жидкости и обеспечивает отключение насоса лишь тогда, когда уровень жидкости спадет ниже нормального и разомкнется контакт Э1.
Если произойдет аварийное отключение рабочего насоса или производительность его окажется недостаточной, то уровень жидкости в резервуаре будет продолжать повышаться. Когда он достигнет электрода ЭЗ датчика ДУ, получит питание катушка реле РУ2. Реле сработает и включит магнитный пускатель ПМ2, включится двигатель Д2 резервного насоса. Отключение резервного агрегата произойдет при спадании уровня жидкости ниже электрода Э1.
Если по каким-либо причинам будет иметь место большой приток жидкости в резервуар, то производительность обоих насосных агрегатов может оказаться недостаточной, и жидкость поднимется до предельно допустимого уровня, на котором, установлен электрод Э4. При этом замкнется цепь катушки реле РА, которое сработает и своим замыкающим контактом включит цепь аварийной сигнализации, оповещая персонал о ненормальной работе насосных агрегатов.
Для подачи предупредительного сигнала при исчезновении напряжения в цепях управления служит реле контроля напряжения РКН. Цепи аварийной сигнализации питаются от самостоятельного источника питания. Белая сигнальная лампа ЛБ служит для оповещения о наличии напряжения в цепях управления при контрольных осмотрах аппаратуры.
Переход на ручное (местное) управление насосными агрегатами производится поворотом переключателей ПУ1 и ПУ2 в положение Р. Включение и отключение двигателей Д1 или Д2 производится нажатием кнопок КнП1 и КнС1 или КнП2 и КнС2, расположенных непосредственно у насосных агрегатов.
