Схемы автоматизированного электропривода подъемно-транспортных машин

От /

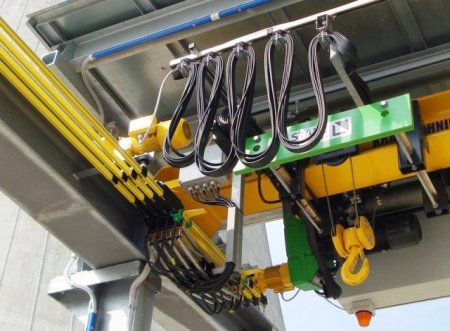

Подъемно-транспортные машины: краны, лифты, конвейеры, канатные дороги. Электрические схемы подъемно-транспортных машин. Для увеличения нажмите на картинку.

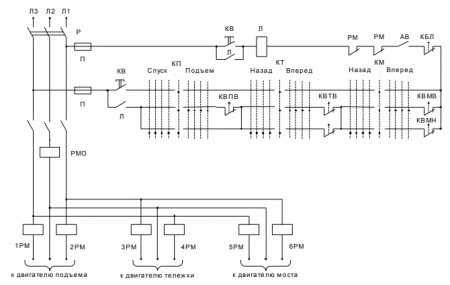

Рис. 1. Схема крановой защитной панели переменного тока

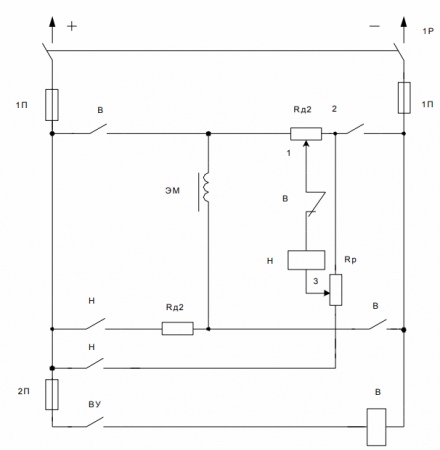

Рис. 2. Панель типа ПМС. Управление крановым электромагнитом

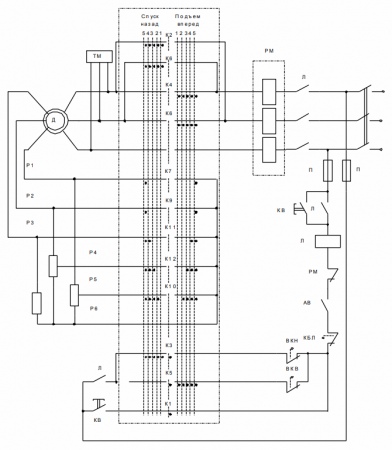

Рис. 3. Схема управления крановым асинхронным электроприводом с помощью силового контроллера

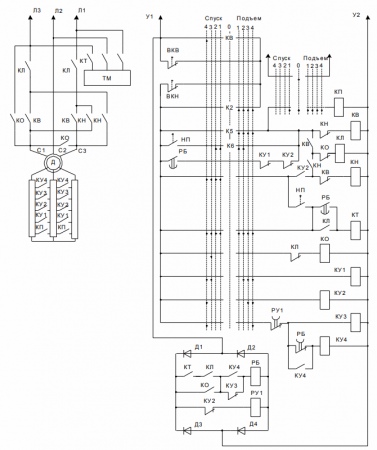

Рис. 4. Схема кранового магнитного контроллера типа К

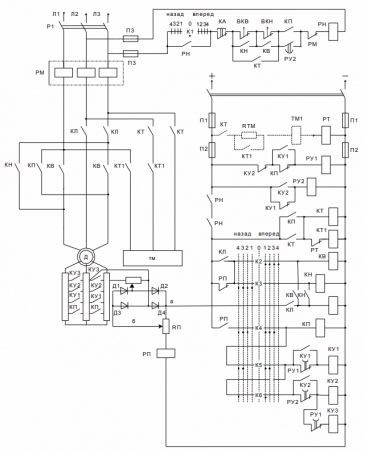

Рис. 5. Схема кранового магнитного контроллера типа ТСА

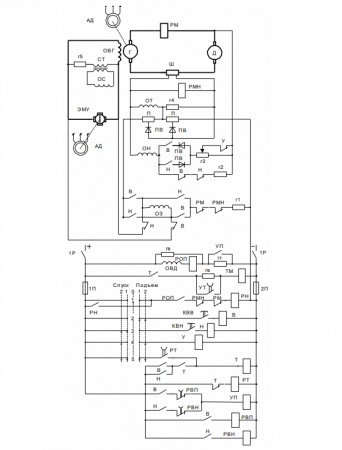

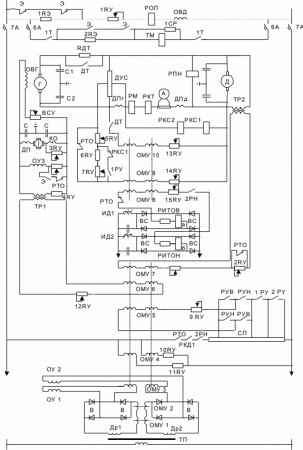

Рис. 6. Электропривод механизма подъема крана с электромашинным управлением

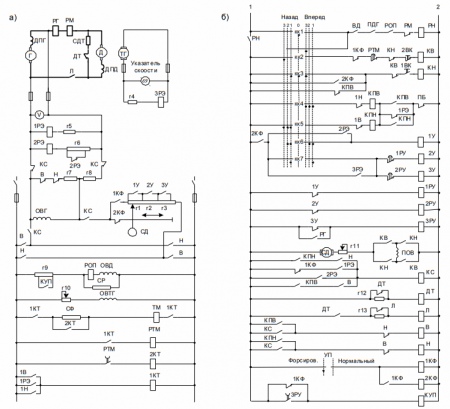

Рис.7. Электропривод подъемного крана по системе генератор-двигатель

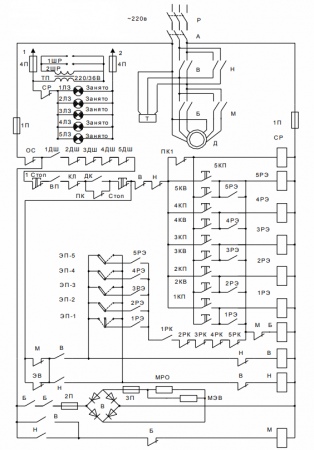

Рис. 8. Схема управления пассажирским лифтом с двухскоростным асинхронным двигателем

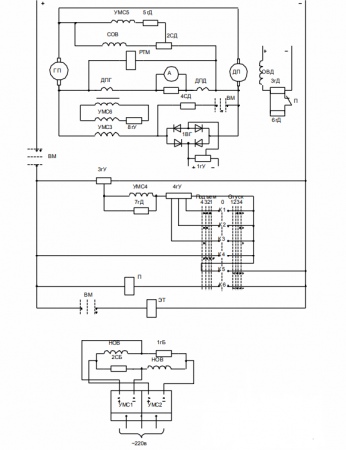

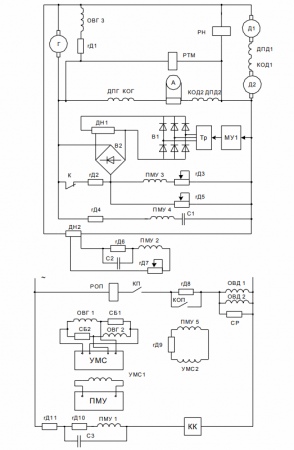

Рис. 9. Упрощенная схема привода скоростного лифта с управлением от ЭМУ и ПМУ

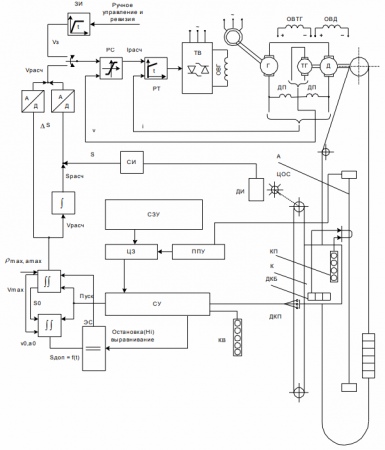

Рис. 10. Схема скоростного лифта башни Московского телецентра. Пояснения: Г – генератор; Д – двигатель; РС – регулятор скорости; РТ – регулятор тока; ЗИ – задатчик интенсивности; СИ – счетчик импульсов; Д/А – дискретно-аналоговые преобразователи; Sрасч – расчетный путь; S – реальный путь; dS – ошибка по пути; ЭС – электронное сравнивающее устройство; Vрасч – расчетная скорость; КВ – кнопки вызова; КП – кнопки приказа; СУ – система управления; А – антенна; ДИ – датчик импульсов; ЦОС – центробежный ограничитель скорости; ДКБ – датчики контроля безопасности; ППУ – приемо-передающее устройство; ДКП – датчики контроля положения; ЦЗ – цепи защиты.

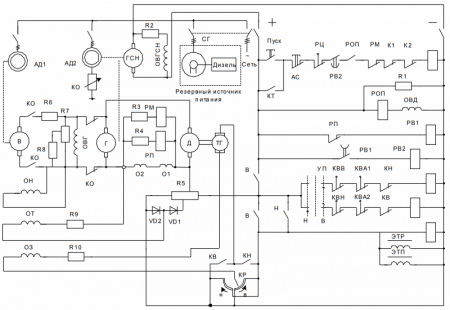

Рис.11. Схема электропривода канатной дороги
Рис. 12. Принципиальная схема управления электроприводом механизма подъема экскаватора средней мощности с магнитными усилителями
Рис. 13. Принципиальная схема управления электроприводом мощного экскаватора с использованием магнитных усилителей
Рис. 14. Схема управления электроприводом подъема экскаватора типа ЭКГ-4,6Б
