Проверка соответствия компонентов перед началом монтажа.
- Сверьте кодовый номер преобразователя с тем, что было заказано.
2. Убедитесь, что входное напряжение, указанное на преобразователе частоты, совпадает с напряжением питающей сети, к которой планируется подключение. В случае, если напряжение питающей сети ниже входного напряжения преобразователя частоты, то устройство будет работать с пониженными характеристиками, или будет работать с ошибкой. Подключение устройства к питающей сети с напряжением, превышающим входное напряжение преобразователя, указанное на информационной табличке, не допускается!
3. Проверьте, что номинальное напряжение электродвигателя не превышает значения выходного напряжения преобразователя частоты. Номинальное напряжение электродвигателя в большинстве случаев определяется схемой соединения, поэтому убедитесь, подключен ли двигатель «звездой» или «треугольником», и какие значения напряжения соответствуют данной схеме подключения (указано на табличке двигателя).
4. Номинальный ток двигателя в большинстве случаев не должен превышать номинальный выходной ток преобразователя частоты, в противном случае привод не сможет развить номинальный момент.
Проверка условий установки преобразователя частоты.
- Внешние условия должны соответствовать степени защиты корпуса – стандартное исполнение преобразователя – IP20 не защищает от попадания пыли или капель жидкости внутрь устройства. Исполнение корпуса IP54 защищает от пыли и влаги при соблюдении требований монтажа (использовании сальников, кабель-вводов и т.д. Убедитесь, что возле вентиляторов чисто, нет пыли и грязи.
2. Место установки должно быть сухим (максимальная относительная влажность воздуха 95%, при отсутствии конденсации).
3. Рабочая температура окружающей среды 0–40 °С. При температуре от -10 до 0 °С и свыше +40 °С работа будет происходить с пониженными характеристиками. Не рекомендуется эксплуатировать преобразователь частоты при температурах ниже -10 и свыше +50 °С, так как это может привести к сокращению срока службы изделия.
4. Максимальная высота установки устройства над уровнем моря для работы без снижения характеристик 1000 м.
5. Проверьте наличие возможности осуществлять вентиляцию преобразователя частоты. Допускается монтаж преобразователей «стенка к стенке» (корпусы IP 20 и 54), однако обязательно должно быть предусмотрено воздушное пространство 100 мм сверху/снизу устройства для преобразователя частоты мощностью до 30 кВт, 200мм для преобразователя частоты мощностью от 30 до 90 кВт и 225 мм для мощности 90 кВт.
При работе преобразователь нагревается, поэтому свободное пространство вокруг преобразователя должно составлять не менее 10 см и гарантировать циркуляцию воздуха и охлаждение. Поверхность, на которую устанавливается преобразователь, должна быть из невоспламеняющегося материала и иметь достаточную механическую прочность, чтобы выдержать вес преобразователя.
При установке преобразователя в шкафу необходимо обратить внимание на эффективность охлаждения. Необходимо следить, чтобы поток воздуха от вентилятора шкафа проходил как можно ближе к преобразователю.
Преобразователь должен быть размещен так, чтобы не попадать в поток воздуха от других преобразователей и тепловыделяющих элементов другого оборудования, в том числе от тормозных резисторов. Желательно избегать размещения одного преобразователя над другим или выдерживать при этом минимальное расстояние между блоками 300 мм.
Электрические соединения
- К преобразователю частоты можно подключать кабели сети/двигателя с максимальным сечением указанным в таблице технических характеристик ПЧ. Создать карусель Добавьте описание
2. Каждый привод должен быть заземлен индивидуально, длина линии заземления должна быть кратчайшей. Рекомендуемое сечение заземляющих кабелей должно быть того же сечения что и проводники питающей сети. При монтаже, прежде всего подключают провод заземления.
3. Необходимо установить входные быстродействующие предохранители (марки предохранителей уточняйте в руководствах по проектированию). Номиналы предохранителей можно уточнить в таблице технических характеристик.
4. Раздельные кабель-каналы должны использоваться для входных силовых кабелей, выходных силовых кабелей и кабелей управления.
5. Для выполнения требований по ЭМС используйте экранированные кабели. Обеспечьте защиту кабелей управления от электромагнитных помех.

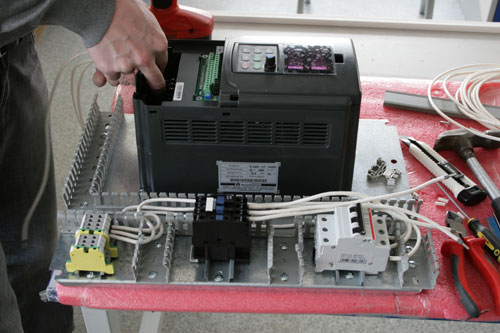

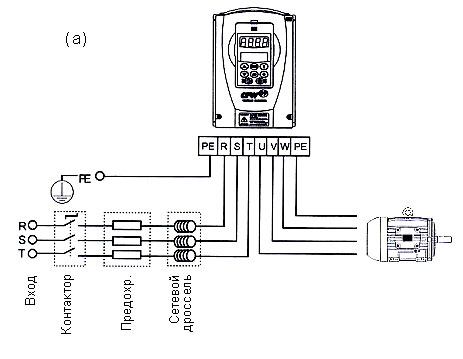

6. Проверьте правильность подсоединения входных (клеммы L, N для 1 фазной сети и L1, L2, L3 для трёхфазной) и выходных силовых проводов (клеммы U, V, W).
7. Подключение к клемме PE преобразователя выполняется проводом заземления. Запрещается использовать нейтраль в качестве заземляющего провода. Объединение заземление и нейтрали может происходить только в месте физического заземления.
Проверка правильности подключения двигателя.
- Максимальная длина без соблюдений требований по ЭМС неэкранированного моторного кабеля составляет до 50 м. Желаемые нормы ЭМС могут быть достигнуты посредством встроенных или внешних фильтров и экранированного кабеля. Максимальную длину кабеля в зависимости от категории среды уточняйте в руководствах по проектированию.
2. Согласно принятым на территории РФ нормам преобразователь частоты, как самостоятельное изделие может иметь различный класс ЭМС. Однако ГОСТ 51524-99 на электропривод (электропривод — изделие целиком — совокупность преобразователя частоты, электродвигателя и нагрузки) предписывает класс А1/B, который достигается только при использовании экранированных кабелей и улучшенного РЧ фильтра (у преобразователей Данфосс, встроенного в ПЧ)
3. В силовую цепь между приводом и двигателем не должно быть подключено конденсаторных батарей для компенсации реактивной мощности.
4. Двухскоростные двигатели, двигатели с фазным ротором и двигатели, которые раньше пускались по схеме «звезда» или «треугольник», должны быть постоянно включены по одной рабочей схеме и на одну скорость.

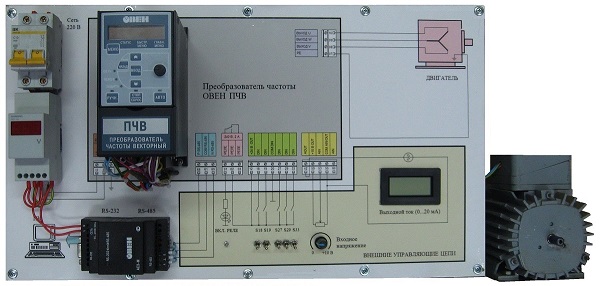

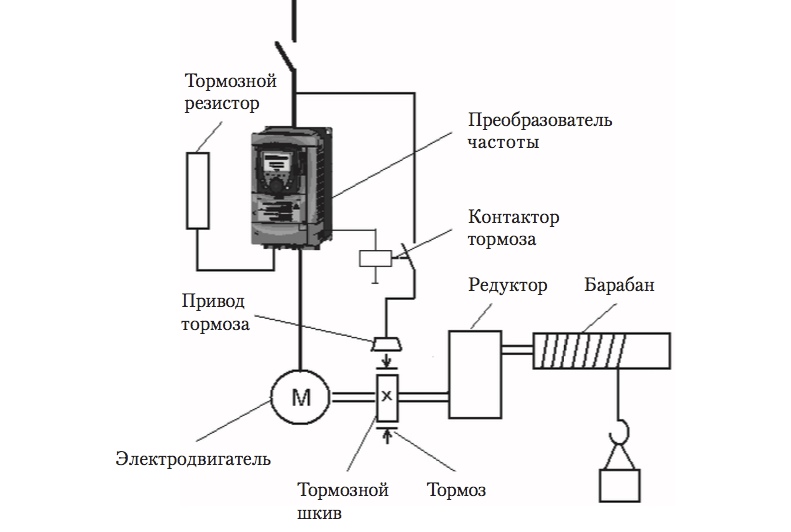

5. Если есть контактор или рубильник в цепи между приводом и двигателем, то на привод должен приходить согласующий сигнал о его положении. Не допускается разрывать цепь контактором при работающем от преобразователе частоты или намагниченном двигателе. В случае если двигатель оснащен тормозом, должен быть предусмотрен управляющий сигнал, согласующий его работу с преобразователем. Не допускается питать тормоз от блока питания преобразователя.
6. В случае если двигатель оснащен принудительной вентиляцией, должно быть предусмотрено её включение при работе двигателя.
7. В случае если двигатель оборудован датчиком температуры (термистором), то целесообразно завести этот сигнал на преобразователь частоты для возможности аварийного отключения электродвигателя при перегреве.
