Байпасные магнитные поплавковые уровнемеры предназначены для постоянного мониторинга уровня в различных технологических резервуарах и передачи полученных данных на внешние устройства вывода или в систему АСУ ТП предприятия.
В основе работы байпасных уровнемеров лежит принцип сообщающихся сосудов.
В сочетании с магнитострикционным датчиком уровня визуальный уровнемер способен осуществлять непрерывный мониторинг уровня и передавать сигнал в автоматизированную систему управления.
Для контроля предельных уровней заполнения байпасные уровнемеры для жидкостей комплектуются сигнализаторами уровня.
В случае аварии и невозможности подачи электроэнергии на производство уровнемер байпасный будет показывать количество жидкости в баке на индикаторной линейке даже в отсутствие электропитания.
Модификации байпасных уровнемеров
Модельный ряд визуальных уровнемеров включает себя изделия от различных производителей.
В таблице представлены общие характеристики и особенности по сериям.
Визуальные уровнемеры преимущества
У данной группы устройств измерения уровня выделяются следующие преимущества:
- Возможность работы с повышенной температурой и давлением;
- Работа с агрессивными средами;
- Возможность обслуживания прибора без остановки хода технологического процесса (при наличии отсечных кранов);
- Постоянный визуальный контроль значения уровня жидкости;
- Работа прибора без питания от сети в случае прекращения подачи электроэнергии в следствие аварии;
- Возможность использования вместе с магнитострикционным датчиком или сигнализатором уровня и последующим подключением к SCADA-системе.
Визуальный уровнемер принцип действия

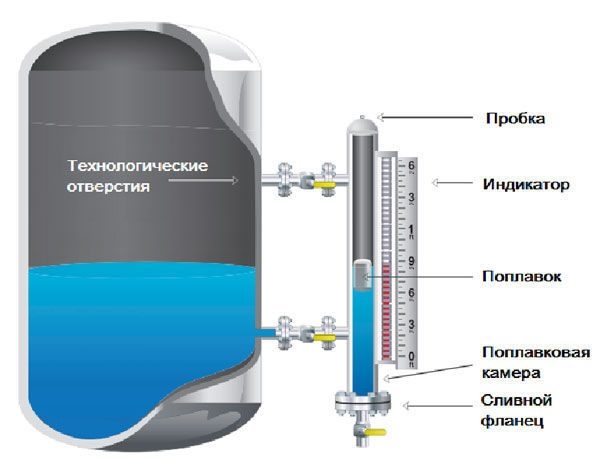

Данный тип уровнемеров является достаточно простым в установке, обслуживании и эксплуатации. Принцип действия визуальных уровнемеров основан на законе сообщающихся сосудов. Сам прибор монтируется к стенке емкости или резервуара с внешней стороны и образует с ним сообщающийся сосуд.

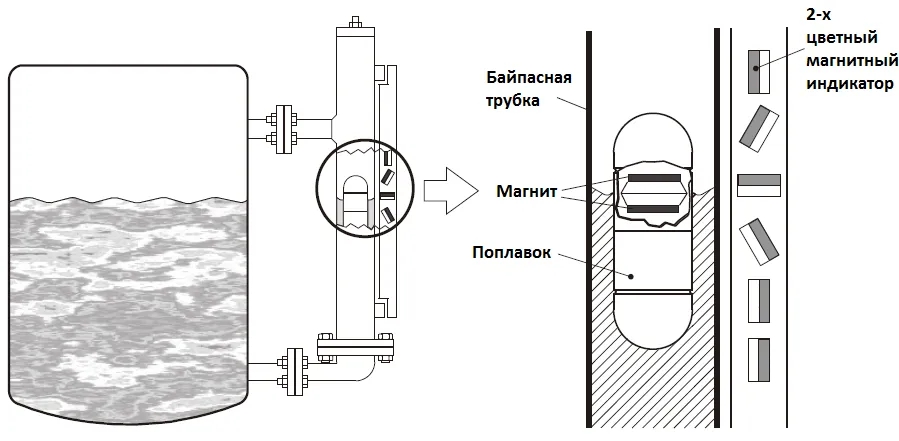

Внутри уровнемера находится магнитный поплавок, который является чувствительным элементом и реагирует на изменение уровня воды в резервуаре. Поплавок приводит в движение систему двухцветных магнитов, которые находятся внутри прибора. Магниты меняют свой цвет в зависимости от уровня и сообщают о значении уровня жидкости.
К байпасной камере монтируется магнитострикционный уровнемер или сигнализатор, который реагирует на магнитное поле поплавка внутри камеры, тем самым получая информацию о текущем уровне продукта. Полученные данные передаются в автоматизированную систему управления.
Применение визуальных уровнемеров для емкостей
Наибольшая востребованность байпасных поплавковых уровнемеров в таких технологических процессах как:
- На нефтеперерабатывающих заводах в качестве уровнемеров для резервуаров нефтепродуктов.
- На предприятиях транспорта и машиностроения также широко применяется на емкостях для хранения моторного или гидравлического масла, дизельного топлива, бензина и керосина.
- На химических производствах для емкостей, содержащих агрессивные вещества (кислоты, щелочи, соляные растворы).
- В котельных для получения актуальной информации об уровне жидкости в барабане котла.
- В качестве уровнемера для резервуаров с водой, используемой в технических целях или для пожаротушения.
- Также широко используется уровнемер для емкости с водой или другими жидкими веществами, которые применяются в технологических процессах на пищевых производствах.
Недостатки
Среди недостатков можно выделить необходимость остановки технологического процесса при первичной установке уровнемера и тщательной подготовки перед монтажом. Недопустима работа с сыпучими веществами.
