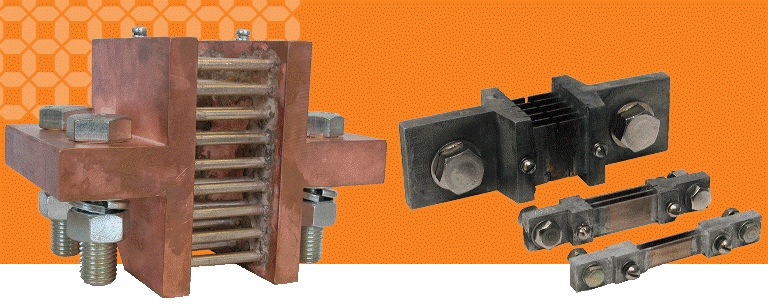

Самыми простыми датчиками тока являются измерительные шунты
Шунт — устройство, которое позволяет электрическому току протекать в обход какого-либо участка схемы, обычно представляет собой низкоомный резистор. Например, шунты применяются для изменения верхнего предела измерения у амперметров магнито-электрической системы. При этом необходимое сопротивление шунта рассчитывают по формуле:
где
- R2 — сопротивление шунта;
- R1 — сопротивление амперметра;
- I — максимальный ток, который будет соответствовать полному отклонению стрелки прибора;
- I1 — номинальный максимальный ток, измеряемый амперметром без шунта.
Если необходимый предел изменения значительно превосходит номинальный ток амперметра, то этим током в знаменателе можно пренебречь, и тогда формула принимает вид:
Например, для измерения токов до 10 А амперметром, имеющим сопротивление 2000 Ом и максимальный ток 50 мкА, понадобится шунт сопротивлением

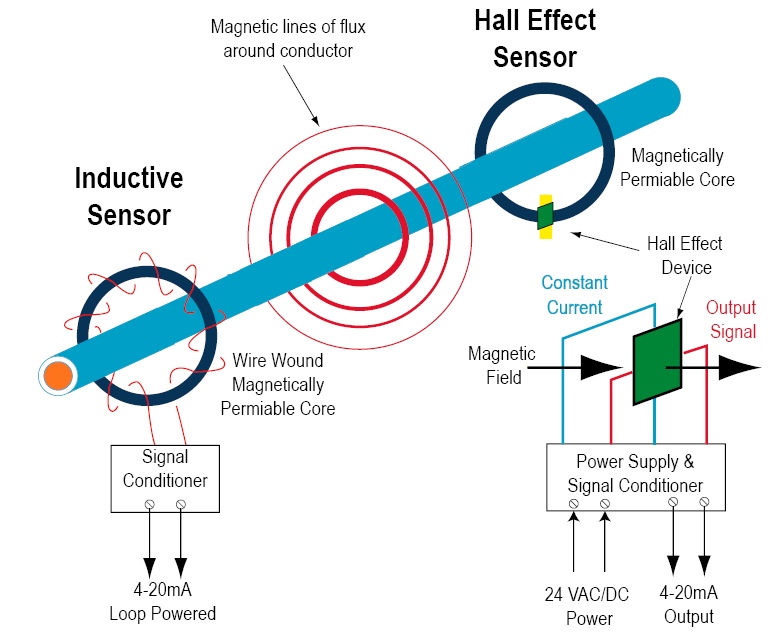

На нижеследующем рисунке приведены основные способы измерения тока в электрической цепи, которые определяют принципы работы датчиков тока с гальванической развязкой, отсутствие связи силовой и измерительной цепи:
трансформаторов тока;
дачтчиков с преобразователлями Холла.
Измерительные трансформаторы тока предназначены для преобразования тока до значения, удобного для измерения. Первичная обмотка трансформатора тока включается последовательно в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке. Трансформаторы тока обеспечивают безопасность измерений, изолируя измерительные цепи от первичной цепи с высоким напряжением, часто составляющим сотни киловольт.
Основным недостатком является инертность, которая затрудняет измерение мгновенных значений несинусоидального тока.
В трансформаторе тока намагничивающий ток относительно мал и намагничивающие силы первичной и вторичной обмоток практически взаимно уравновешены, т.е I1w1=I2w2
Датчики тока с преобразователем Холла
В простейшем случае датчик тока представляет собой конструкцию, в которой датчик Холла устанавливается около провода, по которому течёт измеряемый ток.Чувствительность датчика тока может быть значительно увеличена путём использования концентратора магнитного потока в виде магнитопровода с прорезью, в которую помещается линейный датчик Холла .

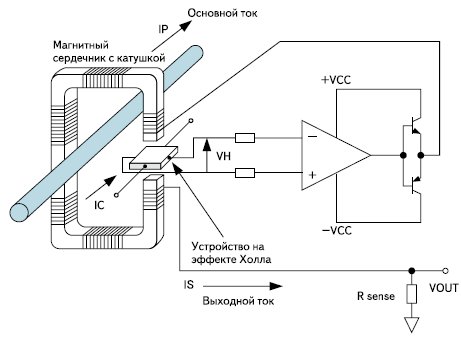

Построены они основе цепи с отрицательной обратной связью. Ток контролируемого проводника создает магнитное поле, которое концентрируется внутри кольцевого магнитопровода и воздействует на линейный датчик Холла. Выходной сигнал этого датчика усиливается усилителем постоянного тока, нагрузкой которого является катушка отрицательной обратной связи (ООС) , формирующая в магнитопроводе противоположенное по направлению магнитное поле, полностью компенсирующее исходное. Выходом датчика служит второй вывод катушки ООС. Таким образом, выходной сигнал – это ток катушки ООС, пропорциональный значению тока в контролируемом проводнике и числу витков катушки ООС . Такое схемотехническое решение значительно снижает нелинейность характеристики преобразования и повышает температурную стабильность прибора.
