Статья описывает лоток Паршаля как гидравлическое устройство для измерения расхода сточных вод в открытых каналах. Из неё можно узнать конструкцию, принцип работы, требования к монтажу и преимущества лотков.
- Сточная вода содержит взвешенные и плавающие частицы, что мешает применять закрытые водомерные устройства.
- Лоток Паршаля — гидравлическая конструкция с измерительными приборами, преобразующая уровень жидкости в расход.
- Конструкция включает сужающуюся входную секцию, горловину с измерителем скорости и расширяющуюся выходную секцию.
- Расход вычисляется по уровню потока, так как уровень в лотке изменяется пропорционально потоку.
- Монтаж выполняется бетонированием в канале с условиями спокойного потока и соблюдением установочных размеров.
- Преимущества — низкие потери напора и способность к самоочищению; выпускаются сборные модули из полипропилена.
- лоток Паршаля
- расходомер
- уровнемер
- полипропилен
Кому полезно: Инженерам АСУ ТП, занимающимся измерением расхода сточных вод
- Обучение Емкостной уровнемер для жидких и сыпучих сред ОВЕН ДУ31. Ищите на owen.ru
- Обучение Как работают поплавковые уровнемеры? Объясняем всё просто и понятно в этом видео! #уровнемер
- Статья Радарный уровнемер Взлет РУ Ex: обзор и настройка на объекте. Вебинар от 21.12.2023
Выжимка составлена редакцией сайта с помощью ИИ по тексту статьи.
Измерение расхода воды или иных жидкостей, транспортируемых по трубам и каналам, является одной из основных задач контроля их потребления. Поэтому в настоящее время приборы, предназначены для измерения расхода жидкости, очень развиты и разнообразны. Среди таких устройств различают: механические, гидравлические и электронные расходомеры.
К гидравлическим расходомерам жидкости относятся сужающие устройства, которые предназначены для измерения расхода потока жидкости с широким спектром применения. Сточная вода содержит взвешенные и плавающие частицы, препятствующие использованию закрытых водомерных устройств. Сточная вода обычно пропускается по открытым каналам или по незаполненным трубопроводам. Наиболее распространенным устройством для измерения расходов сточных вод является лоток Паршаля.
Лоток Паршаля – это гидравлическая конструкция, оснащенная измерительными приборами (ультразвуковыми расходомерами, датчиками давления, уровнемерами различных типов), которые измеряют изменение уровня жидкости в естественных и искусственных водотоках (реки, ручьи, каналы), дренажных и канализационных системах, приток и сброс вод на очистных сооружениях и т.д., преобразуя его в расход. Благодаря своей универсальности и широкому спектру применения лотки Паршаля могут использоваться для измерения как относительно малых, так и больших расходов жидкости, обеспечивая при этом высокую точность измерения.

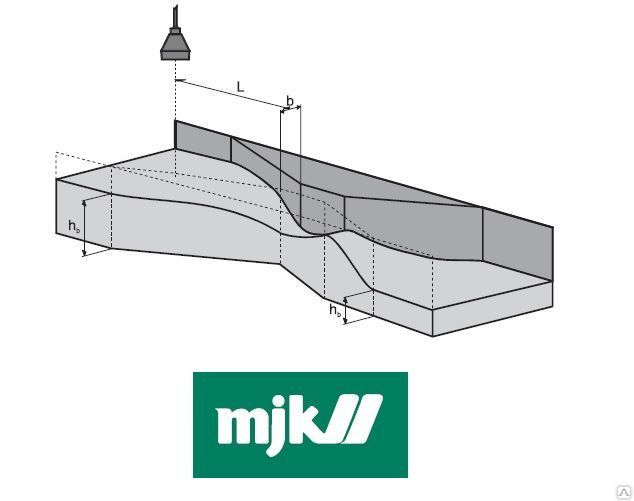

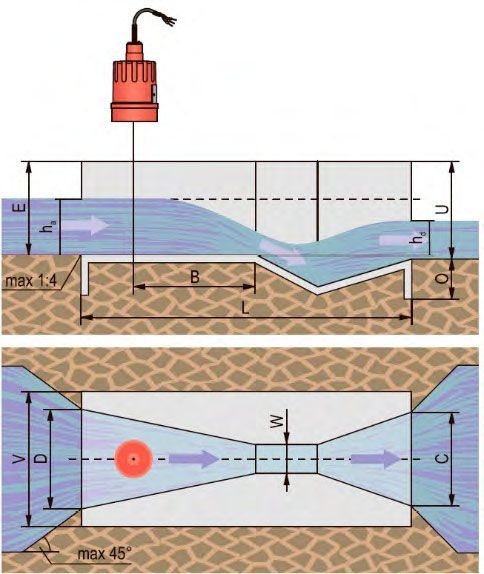

Конструкция лотка Паршаля представляет собой равномерно-сужающуюся входную секцию со стороны приточного канала, монтажную позицию, где устанавливается измеритель скорости течения, узкую параллельную горловину и равномерно-расширяющуюся выходную секцию. Дно лотка во входной секции плоское, имеет скат в горловине, в выходном сечении — подъем, уровень которого в конце не превышает уровня дна во входной секции.
Принцип работы: поток жидкости в лотке Паршаля ограничивается путем сужения, по причине чего уровень в секции за горловиной повышается. Скорость течения увеличивается за счет перепада уровня жидкости в горловине. Поскольку уровень в лотке Паршаля изменяется пропорционально потоку, расход жидкости вычисляется по измеряемому уровню потока.Монтаж лотка заключается в бетонировании его в подготовленном канале, где преобладают условия спокойного потока. Такие требования можно получить, сохраняя соответствующие габаритные установочные размеры и минимальную длину приточного и сточного каналов.
В качестве измерителя уровня обычно используются расходомеры работающие по принципу «уровень-расход»,т.е. , вычисляющие объем протекающей жидкости по уровню в заданном сечении. Преимущества лотков, установленных в открытых каналах, заключаются в том, что они обусловливают низкие потери напора и обеспечивают способность к самоочищению.

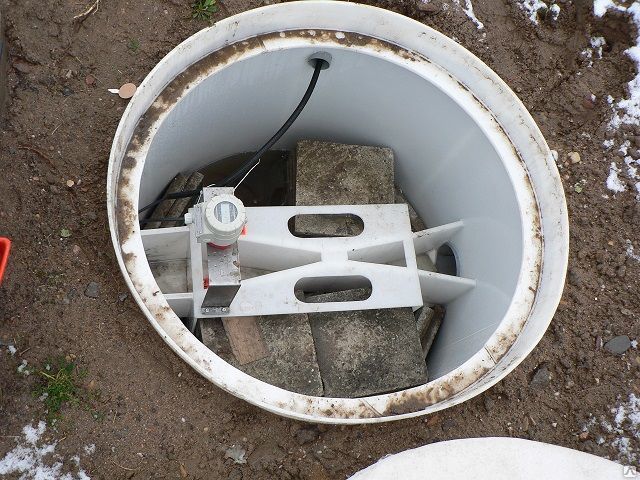

Идя навстречу потребителю ,многие производители разработали и выпускаютразнообразные сборные модули(как правило , из полипропилена),которые максимально упрощают процесс присоединения лотков Паршалла к существующим коммуникациям и закрепление их в колодцах, шахтах и т.п.
Модули поставляются прямоугольной или круглой формы для измерительных лотков различных размеров и могут размещаться на разной глубине. В связи с массовым производством их стоимость сравнительно невысока.
