Статья описывает запоминающий амперметр для измерения кратковременных токов. Прибор фиксирует пиковое значение тока с помощью ячейки памяти и позволяет считать его после исчезновения сигнала.
- Для измерения кратковременных токов применяются амперметры с элементами памяти, удерживающие показания после прохождения тока.
- Запоминающий амперметр включает операционный усилитель 140УД1, ячейку памяти на C3 и R7, показывающий прибор РА и блок питания.
- Амперметр подключается к контролируемой цепи через зажимы * и 5А или * и 10А шунта RS.
- Напряжение с шунта подается на вход ИМС, а с выхода — на ячейку памяти и затвор полевого транзистора VT1.
- Ток через полевой транзистор VT1 фиксируется прибором РА и остается неизменным после окончания измеряемого тока.
- Сброс показаний осуществляется кнопкой SB, разряжающей конденсатор C3 через резистор R9; выключатель S отключает ячейку памяти.
- Прибор удобен для измерения тока срабатывания мгновенного расцепителя автоматического выключателя.
- запоминающий амперметр
- ИМС
- полевой транзистор VT1
Кому полезно: Инженерам АСУ ТП и специалистам по электрическим измерениям.
Первоисточник: electricalschool.info
Выжимка составлена редакцией сайта с помощью ИИ по тексту статьи.
Для измерения тока, проходящего кратковременно (доли секунды) по электрической цепи, необходимы амперметры с элементами памяти (запоминающие амперметры), в которых стрелка-указатель остается в положении, указывающем ток в течение некоторого времени после его прохождения по электрической цепи.

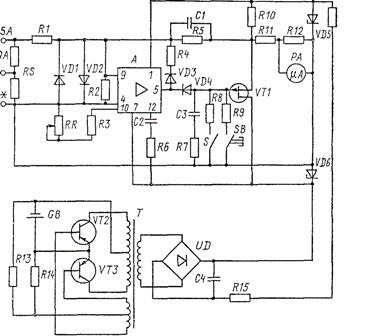

Запоминающий амперметр содержит операционный усилитель А типа 140УД1 в виде монолитной интегральной микросхемы (ИМС), ячейку памяти С3, R7, показывающий прибор РА и блок питания из преобразователя на трансформаторах VT2, VT3 и выпрямителя UD. Амперметр включается в контролируемую цепь через зажимы * и 5А или * и 10А шунта RS.
При измерении тока напряжение с шунта RS подается на вход ИМС (выводы 9, 4, 10). С выхода ИМС (вывод 5) постоянное напряжение прикладывается к ячейке памяти С3, R7 и затвору полевого транзистора VT1. При возрастании тока в измеряемой цепи увеличивается напряжение на выходе ИМС и ток, проходящий через полевой транзистор VT1, соответствующий току контролируемой цепи, фиксируется прибором РА. По окончании прохождения тока по контролируемой цепи напряжение на конденсаторе С3 и показание прибора РА длительное время остается неизменными.
После снятия показания прибора РА стирание запоминаемой величины осуществляется нажатием на кнопку SB (конденсатор С3 разряжается через резистор R9). Выключатель S служит для отключения ячейки памяти, которая при его включении закорачивается на резистор R8.
Такой прибор удобен, в частности, при измерении тока срабатывания мгновенного расцепителя автоматического выключателя, когда необходимо очень быстро увеличивать ток в его обмотке до тока срабатывания во избежание перегрева регулирующего устройства.
