В наборе инструментов специалиста по КИПиА, занимающегося наладкой и эксплуатацией систем автоматизации и контроля, обязательно должен быть калибратор токовой петли. Калибраторы токовой петли служат, в первую очередь, для проверки работы оборудования с унифицированным токовым сигналом 0-5, 0-20 и 4-20 мА, калибровки и поверки приборов и измерительных устройств.
Даже самые простые и недорогие калибраторы токовой петли могут выполнять следующие функции:
- Измерение унифицированных сигналов тока в диапазоне от 0 до 24 мА;
- Формирование унифицированным сигналов тока в диапазоне от 1 до 24 мА;
- Измерение постоянного напряжения от 1 до 30 В.

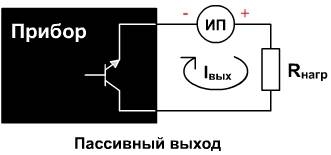

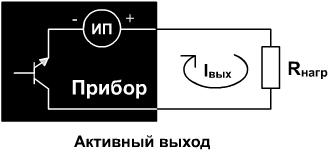

В режиме измерения тока калибраторы токовой петли обычно применяются для настройки, калибровки и поверки различного рода датчиков, имеющих токовый выход. Если датчик имеет активный токовый выход, то калибратор выполняет функции миллиамперметра — измеряет ток в цепи (режим измерения тока с внешним источником питания). Если датчик имеет пассивный токовый выход, то калибратор может осуществлять не только измерение тока в цепи, но и питание токового контура (режим измерения тока с внутренним источником питания). В этом случае калибратор выполняет функции миллиамперметра и блока питания одновременно, что особенно удобно для настройки, калибровки и поверки стандартных двухпроводных датчиков 4-20 мА.
В режиме формирования тока калибраторы обычно применяются для настройки различного рода вторичных приборов (аналоговые каналы контроллеров, регистраторов, измерителей и регуляторов), позиционеров клапанов и задвижек и т.п. С помощью калибраторов удобно производить функциональную проверку работы схем сигнализации (проверку аварийных порогов), проверку корректности работы схем управления при выходе сигнала из диапазона 4-20 мА (отказ датчика, перегрузка датчика) и т.п. В режиме формирования токов калибратор также может работать с приборами, имеющими как активный вход, так и пассивный вход.
В случае если калибратор подключен к активному входу вторичного прибора (режим формирования тока с внешним источником питания), то калибратор фактически выполняет роль регулируемого сопротивления — переменного резистора — управляя величиной тока, протекающего в токовой петле. Если калибратор подключен к пассивному входу вторичного прибора (режим формирования тока с внутренним источником питания), то калибратор представляет собой последовательно включенные блок питания и все тот же переменный резистор.
Калибраторы токовой петли выпускаются как иностранными, так и отечественными производителями — функциональные возможности у всех них примерно одинаковые:
- Овен РЗУ-420

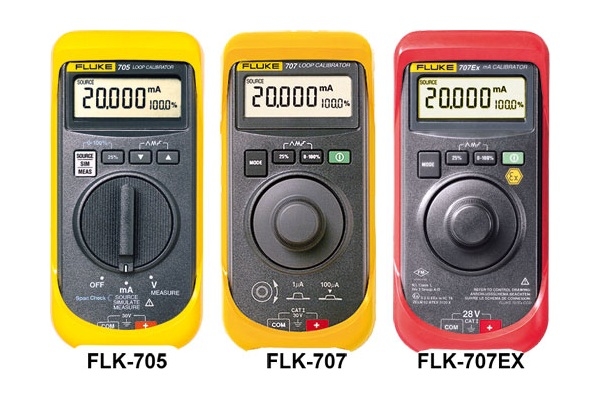

- Fluke 705/707
- ЧТП КИСС-микро
- Meriam M334R
- Mastech MS7221
- WIKA CEP1000
- Актаком АМ-7070
- Druck UPS II/UPS III
- Ametek mAcal-R
- НивЭл ГСТП-04
- Элметро-Вольта

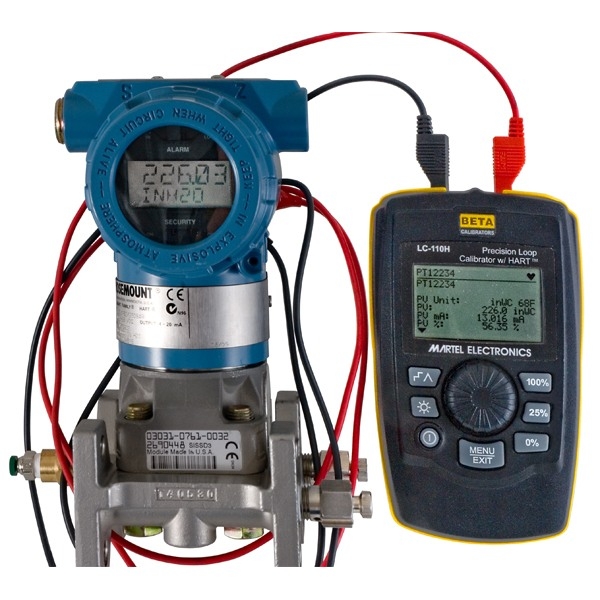

- Martel LC-110/LC-110h
Все указанные выше типы калибраторов могут быть использованы для проверки функционирования измерительных устройств с унифицированными токовыми входами-выходами. Для калибровки и поверки оборудования КИП могут применяться только внесенные в ГРСИ поверенные калибраторы, имеющие необходимую в каждом конкретном случае точность измерения.
Существуют и более функциональные модели калибраторов, позволяющие кроме измерения/формирования сигналов тока и напряжения измерять/формировать сигналы термосопротивления (Pt100, Pt50, 100П, 50П, 100М и т.д.), термоЭДС (ТХА, ТХК, ППР, K, L, B и т.д.), частоты, давления и других величин.
