Магниточувствительные датчики положения разделяются на две группы по чувствительному элементу: на основе механических контактов — герконов и немеханических на эффекте Холла, индуктивные, магниторезистивные и пр.

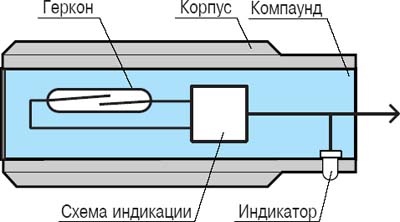

Магниточувствительные датчики положения на основе механических контактов устроены следующим образом:
- Геркон реагирует на изменения напряженности постоянного магнитного поля и производит коммутацию электрического тока.
- Схема индикации обеспечивает работу индикатора при срабатывании геркона.
- Светодиодный индикатор показывает состояние датчика, обеспечивает контроль работоспособности, оперативность настройки.
Преимущества магниточувствительных датчиков положения с герконом:
- простота;
- возможность работы при переменном и постоянном напряжении до 300 В;
- низкое (близкое к нулю) падение напряжения.

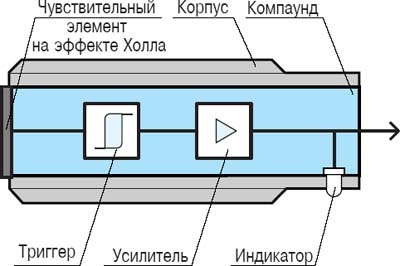

Принцип работы магнитoчувствительногo датчика положения на эффекте Холла основан на изменении характеристик чувствительного элемента при воздействии внешнего магнитного поля.
Чувствительный элемент на эффекте Холла воспринимает изменение магнитного поля.Триггер обеспечивает необходимую крутизну фронта сигнала переключения и значение гистерезиса.Усилитель увеличивает выходной сигнал до необходимого значения.Светодиодный индикатор показывает состояние датчика, обеспечивает контроль работоспособности, оперативность настройки.Компаунд обеспечивает необходимую степень защиты от проникновения твердых частиц и воды.Корпус обеспечивает монтаж датчика, защищает от механических воздействий.
При увеличении напряженности внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение коммутационного состояния датчика. Дальнейшее увеличение напряженности магнитного поля не влияет на состояние датчика.
При уменьшении напряженности магнитного поля происходит обратный процесс и датчик возвращается в исходное состояние.

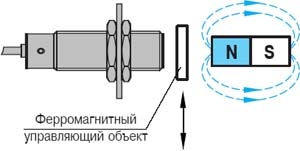

При входе в чувствительную зону управляющего объекта из ферромагнитного материала, уменьшается напряженность внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение коммутационного состояния датчика. Дальнейшее уменьшение напряженности магнитного поля не влияет на состояние датчика. При выходе управляющего объекта из чувствительной зоны, напряженность магнитного поля возрастает и происходит обратный процесс — датчик возвращается в исходное состояние.
Преимущества магниточувствительных датчиков положения на эффекте Холла:
— больший ресурс срабатывания из-за отсутствия механических контактов
— большая частота коммутации.
