В статье показана эффективность использования многофазных расходомеров в составе подводных добывающих комплексов при освоении шельфа. Сделан вывод о необходимости создания подводного многофазного расходомера (ПМФР) отечественного производства. В процессе создания ПМФР предложено опираться на технологию расходомера РВГ-1, разработанную в Российской Федерации и уже зарекомендовавшую себя в наземном применении.
Ключевые слова: многофазный расходомер, подводный добычной комплекс, освоение шельфа, импортозамещение, контрольно-измерительное оборудование.
На континентальном шельфе Мирового океана сосредоточены огромные ресурсы углеводородов. По разным оценкам – примерно половина мировых ресурсов [1].
В настоящее время в мире насчитывается более 130 морских месторождений, где применяются технологические процессы по добыче углеводородов на морском дне.
География распространения подводной добычи обширна: шельфы Северного и Средиземного морей, Индия, Юго-Восточная Азия, Австралия, Западная Африка, Северная и Южная Америка.
В России первый добычной комплекс установлен на шельфе Сахалина в рамках обустройства Киринского месторождения.
Подводные технологии добычи планируется также применять в проектах освоения Южно- Киринского и Штокмановского месторождений.
Одной из ключевых задач газодобывающих компаний при осуществлении добычи углеводородов является определение дебитов газа, углеводородной жидкости и воды.
Максимальная эффективность проведения измерений при выполнении данной задачи достигается при использовании многофазных расходомеров (МФР) [2]. Данный тип измерительного оборудования обеспечивает контроль раздельных дебитов непосредственно на выходе флюида из скважины реальном времени и, что самое важное, без сепарации потока.
В случае подводной добычи необходима доработка конструкции МФР, значительно повышаются требования к материалам и компонентам оборудования, к его надежности, точности и долговечности.
В настоящее время ведется работа по созданию соответствующих отечественных решений. В качестве технологической основы рассматривается многофазный расходомер РВГ-1 АО «Росатом Нефтегазовые технологии», уже зарекомендовавший себя в наземном применении.
МФР РВГ-1 разработан и успешно внедрен в серийное производство [3 – 7].
Создание МФР РВГ-1 изначально было нацелено на его использование для измерения потоков жирного газа. В процессе разработки РВГ-1 были выполнены научно-исследовательские и опытно-конструкторские работы, включая:
- разработку математической модели многофазного расходомера;
- создание специализированного программного комплекса, обеспечивающего математическую обработку результатов измерений, сохранение результатов в базе данных и предоставление санкционированного доступа к информации со стороны оператора и внешних систем;
- подготовку конструкторской, технологической и эксплуатационной документации, обеспечивающей изготовление и дальнейшее использование оборудования;
- проведение испытаний оборудования в лабораторных, заводских и реальных условиях;
- проведение работ по сертификации и получению иной разрешительной документации для изготовления, транспортировки и эксплуатации изделия.
На разработанное программное обеспечение получены свидетельства о государственной регистрации.

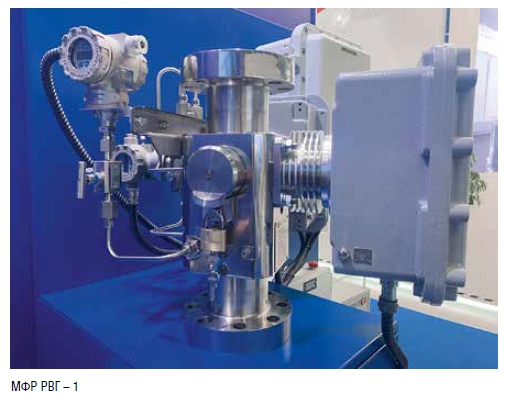

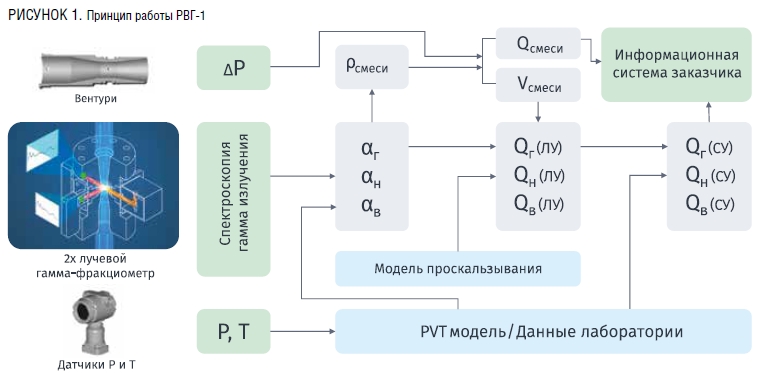

Принцип работы многофазного расходомера РВГ-1 представлен на рис. 1.
Измерительная секция многофазного расходомера включает датчики давления и температуры, датчик дифференциального давления (трубка Вентури) и двухлучевой гамма-фракциомер, состоящий из источника ионизирующего излучения (Ва133) и детектора гамма-квантов (двухлучевого гамма‑спектрометра).
Используемый источник относится к 5-й категории радиационной опасности. Наличие лицензии на эксплуатацию оборудования с таким источником не требуется.
Датчики обеспечивают измерение давления (Р), температуры (Т), дифференциального давления ( P) и поглощения гамма-квантов двух энергий. Первичные данные обрабатываются с использованием физических и эмпирических моделей.
В результате определяются значения удельного объемного содержания газа, углеводородной жидкости и воды ( αг, αн, αв), скоростей их течения (Vг, Vн, Vв) и фазовые дебиты (Qг, Qн; Qв) при линейных (ЛУ) и стандартных (СУ) условиях.
РВГ-1 сертифицирован для целей наземного применения, включая наличие сертификата об утверждении типа средства измерений. Расходомер внесен в Федеральный информационный фонд по обеспечению единства средств измерений.
Производство всех деталей и компонентов МФР налажено на российских производственных площадках. Разработанная технология обеспечивает интеграцию многофазного расходомера РВГ-1 в автоматизированные системы управления и контроля месторождений российских добывающих компаний.
Первичные данные измерений полностью защищены от модификации, методики измерений прозрачны для недропользователя. Это гарантирует надежность и прослеживаемость результатов определения фазовых дебитов.

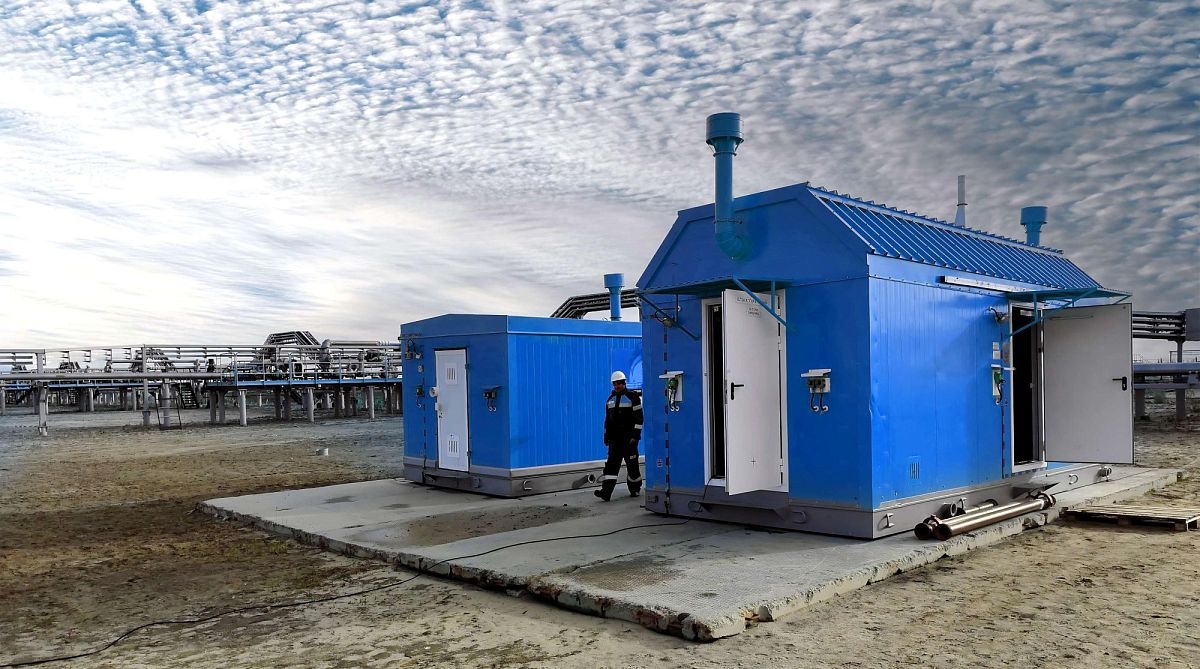

Разработанная технология уже зарекомендовала себя при использовании на газоконденсатных объектах Уренгойского месторождения.

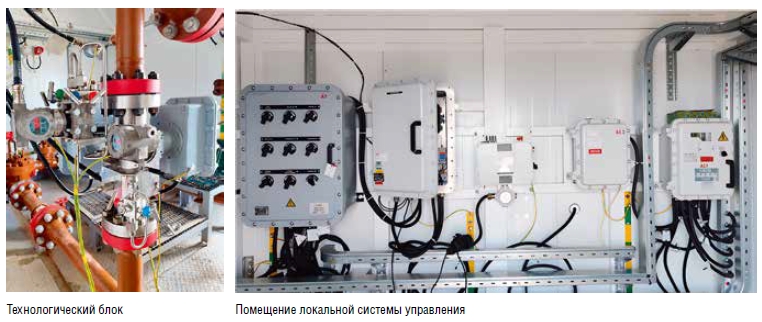

Испытания измерительных комплексов на базе РВГ 1 проведены на действующих наземных скважинах. В рамках испытаний расходомера подтверждено его соответствие требованиям ГОСТ Р 8.1016-2022.
Получен практический опыт интерпретации данных и ввода оборудования в работу в условиях промысла.
Успешная практика эксплуатации месторождений и объем компетенций добывающих компаний России, производственные возможности, научный потенциал и имеющиеся технологии Госкорпорации «Росатом» в области расходометрии в итоге могут дать максимальный синергетический эффект и уверенность в успешности проекта по созданию и использованию отечественного ПМФР.
