Пользователи, которым необходимо самостоятельно преобразовать сигнал датчика, имеют в своем распоряжении множество инструментов. Однако они должны учитывать несколько аспектов, таких как цена и условия эксплуатации.
Для многих управляющих приложений пользователям не нужно думать о том, что происходит в устройстве. Внутри устройства сигнал преобразуется в формат, необходимый их системе управления.
В большинстве промышленных систем используются стандарты для определенных сигналов напряжения или тока: 24 В постоянного тока или 120 В переменного тока для дискретных и 0-10 В постоянного тока или 4-20 мА для аналоговых.

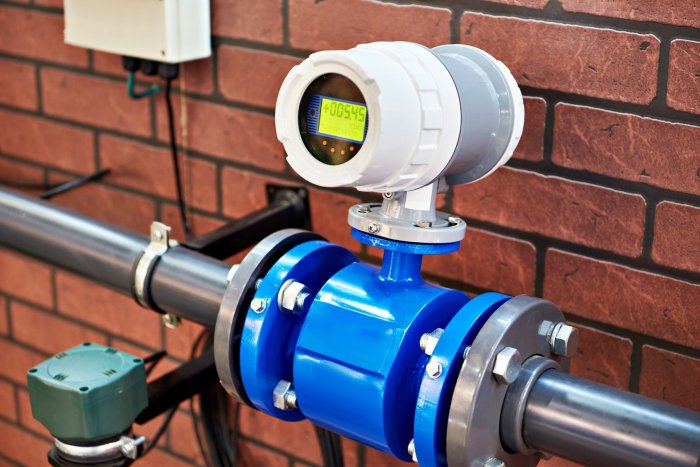

В большинстве случаев сам элемент обнаружения внутри датчика представляет собой низковольтное устройство, которое требует питания напряжением от 1,5 до 5 В постоянного тока.
В широко используемых устройствах массового производства все преобразования происходят внутри датчика. Пользователям необходимо предоставить только некоторые из указанных выше стандартных промышленных источников питания и подключить их ко входу.

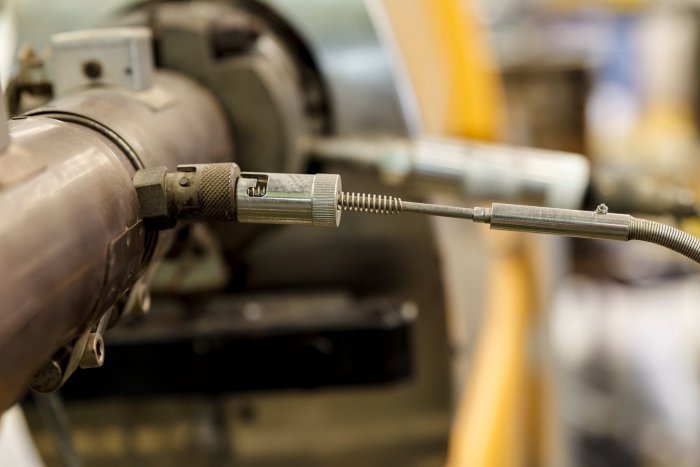

Однако более крупные системы не могут распределять сигналы на таких низких уровнях. Устройства часто находятся очень далеко от шкафа управления, хотя необходимость в сигналах 120 В переменного тока почти устранена для блоков ввода-вывода на основе распределенной связи. Однако, конечно, нереально передавать сигналы на уровне транзисторно-транзисторной логики (ТТЛ) от датчиков к блоку управления.
Что происходит, когда пользователям нужно преобразовать сигнал? Существует ряд коммерчески доступных устройств, которые принимают сигнал одного типа и преобразуют или усиливают его в сигнал другого типа.
Вероятно, самый простой способ добиться этого с дискретными сигналами — использовать реле. Доступны реле с катушками для 5 В, 12 В постоянного тока, 24 В постоянного тока, 120 В переменного тока и выше.
Однако даже с такими простыми устройствами следует проявлять осторожность, чтобы не повредить сигнал, внося помехи в систему. Не рекомендуется прокладывать провода 5 В постоянного тока в одном пучке с кабелями с напряжением 220 — 380 вольт, например, для питания электродвигателя.
Доступны аналоговые преобразователи, которые преобразуют сигналы 4-20 мА в 0-10 В и, наоборот, сигналы мВ / В в стандартные аналоговые сигналы и преобразователи для различного специального оборудования.
Пользователям необходимо учитывать не только аспекты самого преобразователя — где его разместить, как его подключить, сколько он стоит и т. д. — но также и то, как подать на него питание.
