Принципы работы датчиков в газоанализаторе

При выборе того или иного газоанализатора можно опираться на различные критерии, но критически важно подобрать подходящий для поставленной задачи принцип измерения, руководствуясь типом измеряемого газа, средой, в которой выполняются измерения, и целью.

На сегодняшний день самыми востребованными типами датчиков являются:

• термокаталитический
• термокондуктивный
• полупроводниковый
• электрохимический
• гальванический
• инфракрасный (оптический)
• интерферометрический
• фотоионизационный (ФИД)
• пиролитический
• фотометрический

Термокаталитический

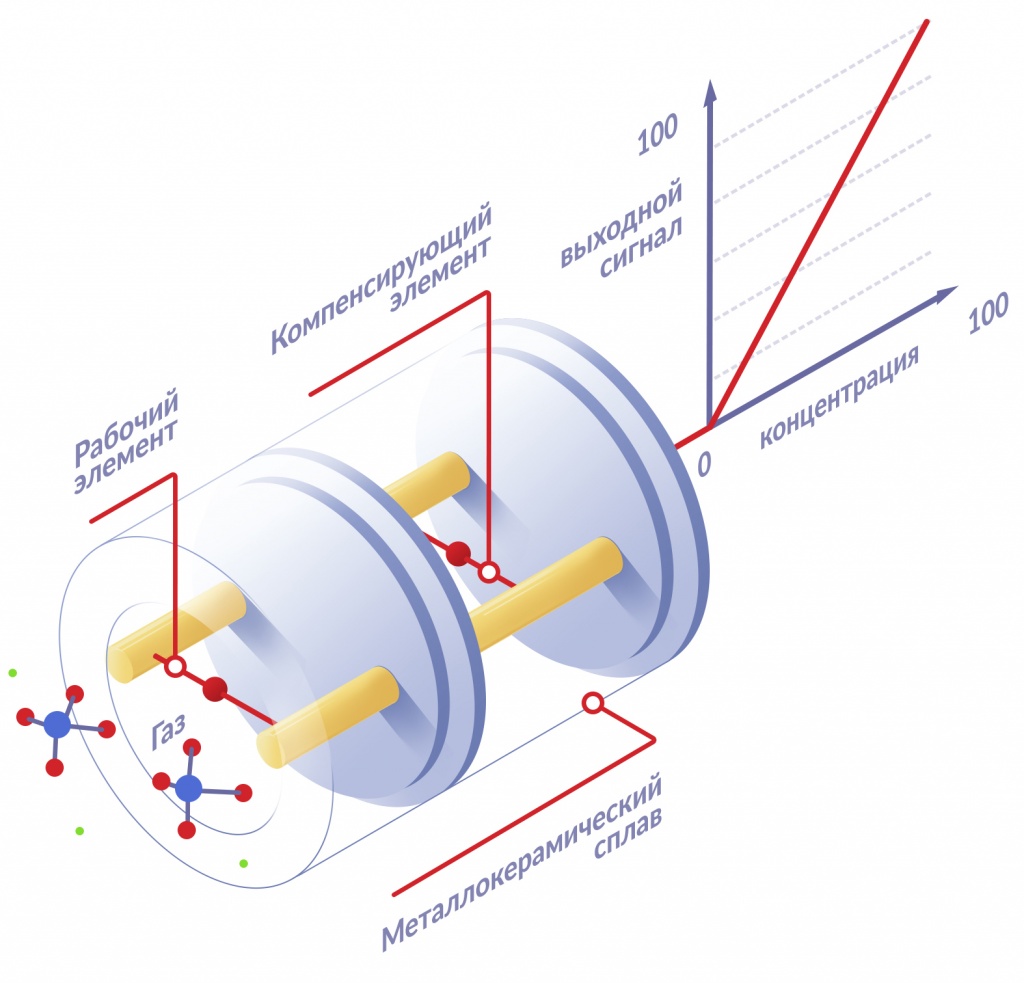

Самый распространенный и универсальный тип датчика, принцип работы которого основан на вычислении количества тепла, выделяемого при сгорании горючего газа или паров в катализаторе. Керамический принцип является разновидностью термокаталитического, однако в отличие от последнего использует другой тип катализатора – мелкодисперсный (керамический). Архитектурно датчик состоит из двух чувствительных элементов – рабочего и компенсирующего. Рабочий элемент представляет собой спираль из драгоценного металла (как правило, платины) и катализатора, чувствительного к горючим газам. Воздушная смесь, содержащая горючий газ, вступает в реакцию с катализатором, увеличивая температуру элемента, и, как следствие, приводит к изменению электрического сопротивления спирали в почти линейной зависимости от концентрации газа. Компенсирующий элемент состоит из платиновой спирали и стекла, которое не обладает чувствительностью к горючим газам, и предназначен для компенсации окружающих условий.

Преимущества термокаталического датчика: линейность выходной характеристики, быстрый отклик, устойчивость к изменениям в температуре и влажности окружающей среды, а также долговечность.
Применение: измерение довзрывоопасных концентраций (ДВК) горючих газов и паров в диапазоне от 0 до 100% НКПР.
Газоанализаторы: GP-03, GX-2009, GX-3R/Pro, GX-2012, GX-8000, GD-A80, SD-1GP

Преимущества керамического датчика: линейность характеристики, более быстрый отклик, возможность измерения ПДК (в единицах млн-1), устойчивость к изменениям в окружающих условиях.
Применение: измерение довзрывоопасных концентраций (ДВК) и предельно-допустимых концентраций (ПДК) горючих газов и паров.
Газоанализаторы: GX-6000, SD-1NC

Термокондуктивный

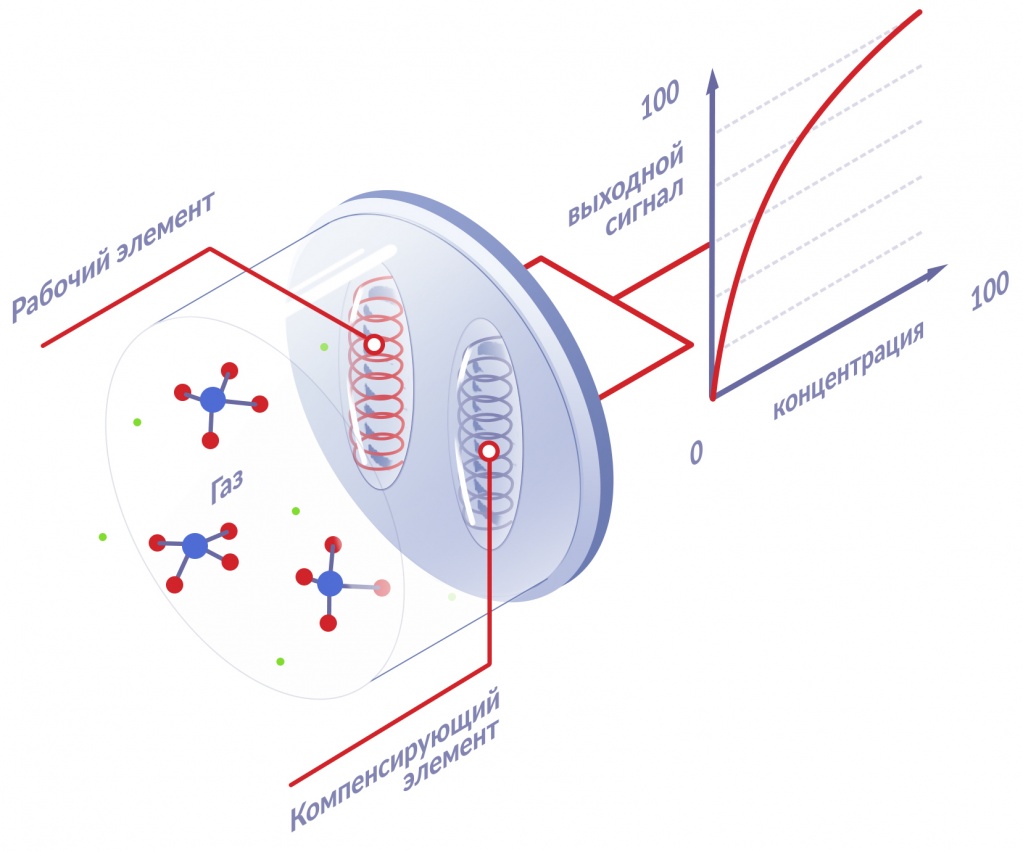

Принцип работы термокондуктивного датчика основан на измерении разницы в теплопроводности. Как в случае с термокаталитическим датчиком, сенсор состоит из рабочего и компенсирующего элемента. Контакт с газом происходит на рабочем элементе, а компенсирующий элемент изолирован. При попадании целевого газа на рабочий элемент происходит изменение в теплоотдаче, связанное с теплопроводностью и приводящее к росту температуры элемента. Это, в свою очередь, приводит к изменению сопротивления платиновой спирали.

Преимущества: линейная характеристика, стабильность показаний, долговечность, возможность измерения негорючих газов (аргона, азота и углекислого газа), а также возможность измерений в бескислородной среде.
Применение: измерение высоких концентраций горючих газов и паров.
Газоанализаторы: GX-2012, GX-8000

Полупроводниковый

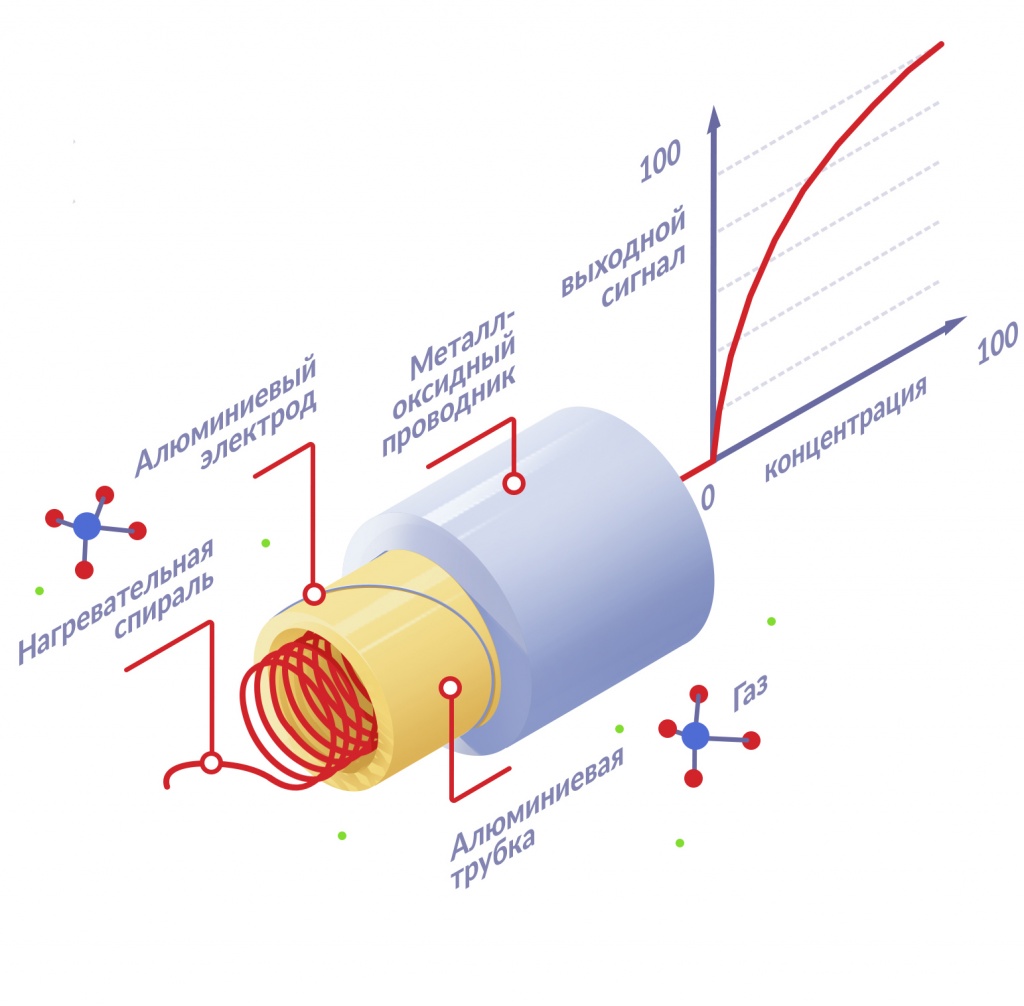

В данном типе датчиков используется полупроводник с металлоксидным напылением, сопротивление которого меняется при контакте с газом. Датчик состоит из нагревательной спирали и проводника, нанесенного на трубку из глинозёма, а по краям трубки находятся контакты из драгоценного металла, предназначенные для измерения сопротивления. При попадании газа на поверхность датчика он окисляется, что приводит к уменьшению электрического сопротивления, которое преобразуется в концентрацию.

Преимущества: чувствительность к сверхнизким концентрациям, которые сложно фиксировать другими типами датчиков, долговременная стабильность, устойчивость к отравлению, а также селективность.
Применение: измерение ПДК широкого спектра токсичных и горючих газов.
Газоанализаторы: GX-2012GT, GD-A80V, SD-1GH

Электрохимический

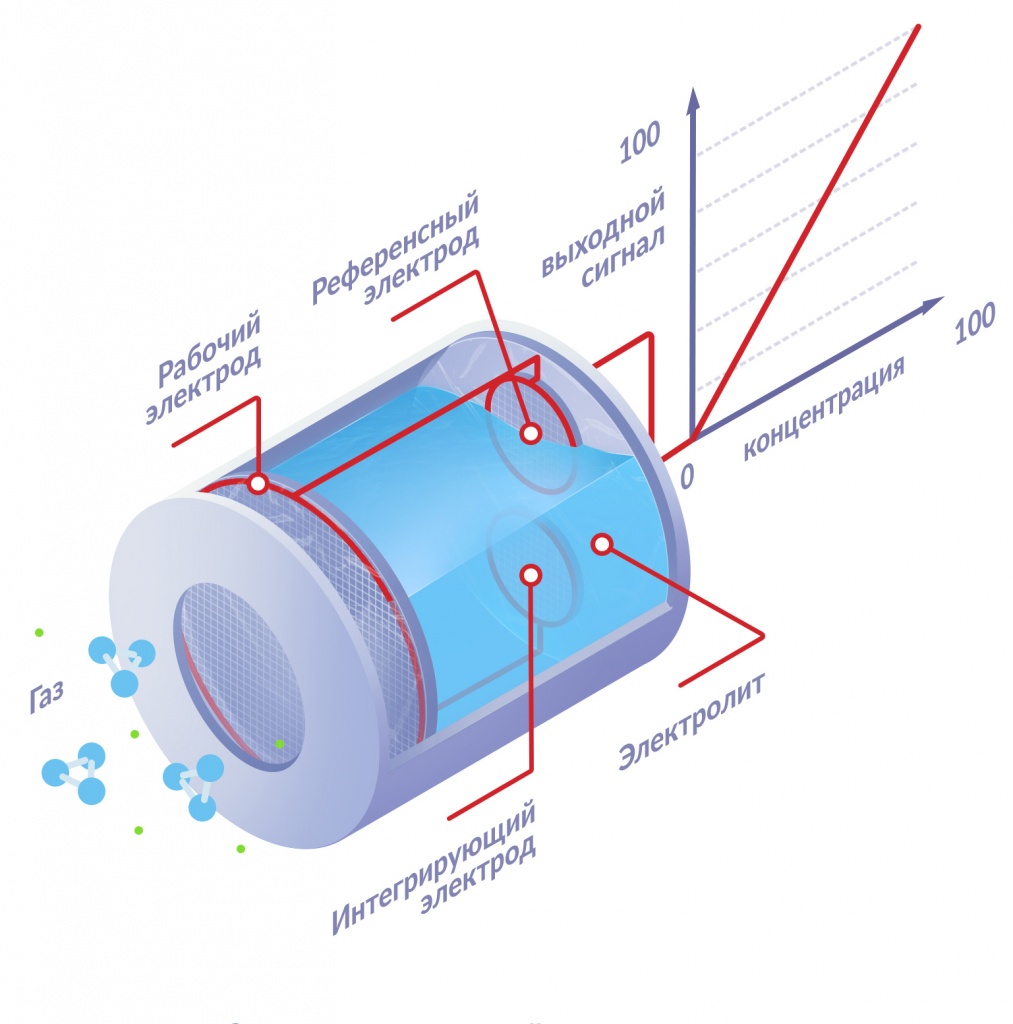

В основе данного принципа измерения лежит процесс электролиза. Датчик состоит из трех электродов — рабочего (газопроницаемой пленки с нанесенным катализатором из драгоценного металла), референсного и интегрирующего, — которые размещены в пластиковом корпусе с электролитом. В датчике используется потенциостатическая цепь, которая обеспечивает постоянное напряжение между рабочим и референсным электродами. Ток, возникающий в ходе химических реакций на рабочем и интегрирующем электродах, пропорционален концентрации измеряемого газа.

Преимущества: линейный выходной сигнал, высокая точность и хорошая воспроизводимость результатов.
Применение: измерение ПДК токсичных веществ.
Газоанализаторы: HS-03, CO-03, CX-5, GX-3R/Pro, GX-2012, GX-6000, GX-8000, RX-8500, RX-8700, SC-8000, TP-70D, SD-1EC, GD-70D

Гальванический

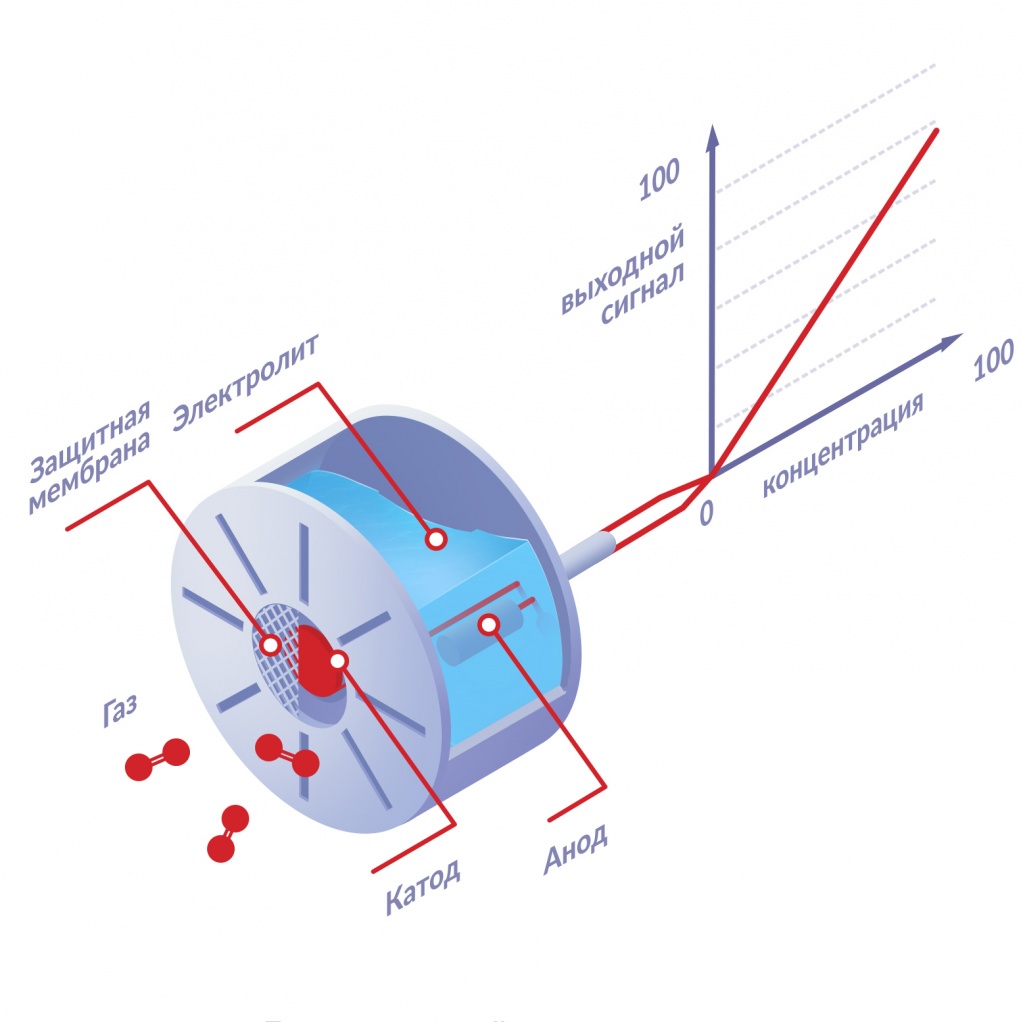

Принципиальная схема датчика гальванического типа повторяет простой аккумулятор: датчик состоит из катода, изготовленного из драгоценного металла, анода (проволоки), которые помещены в электролит, а также разделительной мембраны, прикрепленной к внешней стороне катода. Кислород, проходя через разделительную мембрану, на катоде восстанавливается, а на аноде — окисляется. Возникающий электрический ток конвертируется в напряжение и в таком виде подается на выход, при этом напряжение пропорционально концентрации кислорода.

Преимущества: простота, долговечность в сравнении с электрохимическим датчиком, не требует внешнего питания, линейная выходная характеристика, быстрый отклик и отсутствие зависимости от колебаний температуры/влажности.
Газоанализаторы: OX-03, GX-2012/GT, GX-6000, GX-8000, RX-8000, RX-8500, RX-8700, SD-1OX, GD-70D

Инфракрасный (оптический)

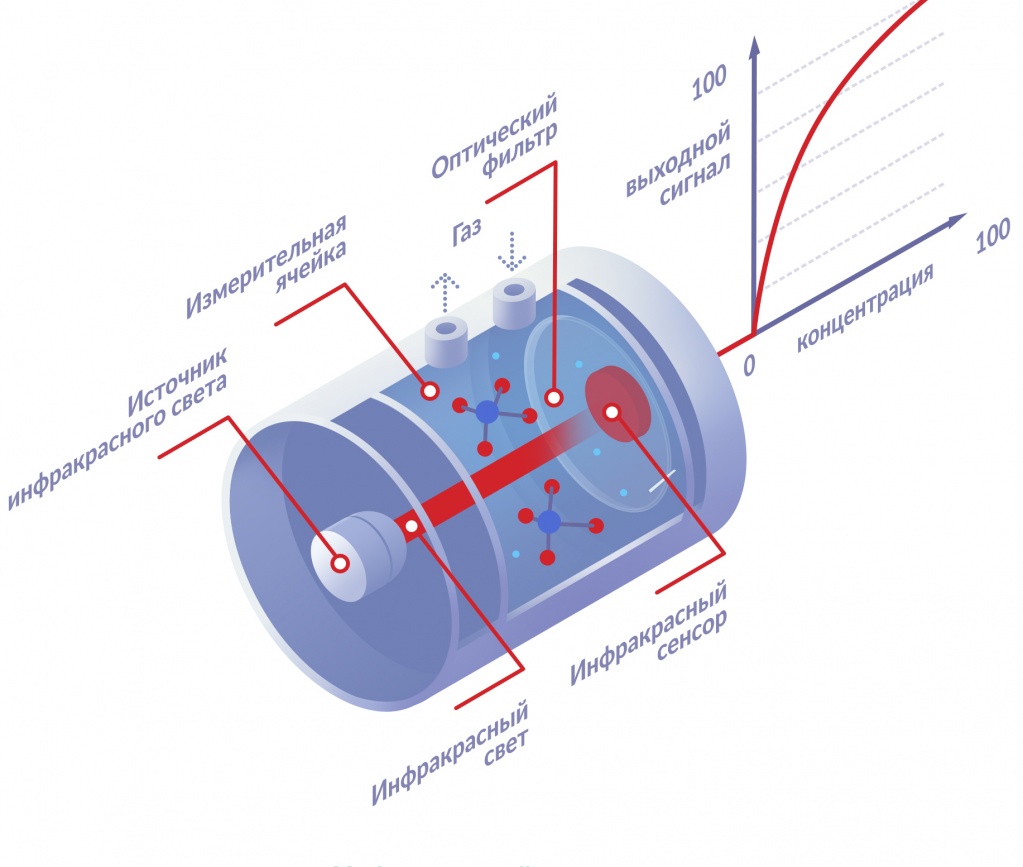

Данный принцип измерения основан на известном факте о том, что многие газы поглощают инфракрасные лучи и каждый из этих газов имеет определенный спектр поглощения. Сенсор состоит из источника ИК-света и датчика, между которыми установлены оптический фильтр и измерительная ячейка. Поступая в измерительную ячейку, газ поглощает некоторое количество инфракрасного света, а датчик при этом фиксирует снижение интенсивности поступающего ИК-света и на базе известной зависимости (калибровочной кривой) генерирует выходной сигнал. Несмотря на то, что зависимость не линейная, она хороша известна производителям датчиков.

Преимущества: быстрый отклик, повторяемость, стабильность при изменении окружающих условий, отсутствие эффектов старения и отравления.
Применение: измерение довзывоопасных концентраций (ДВК) горючих газов и паров в диапазоне от 0 до 100% НКПР, а также концентрации в диапазоне от 0 до 100% объема.
Газоанализаторы: GX-3R Pro, GX-6000, RX-8000, RX-8500, RX-8700, SD-1RI

Интерферометрический

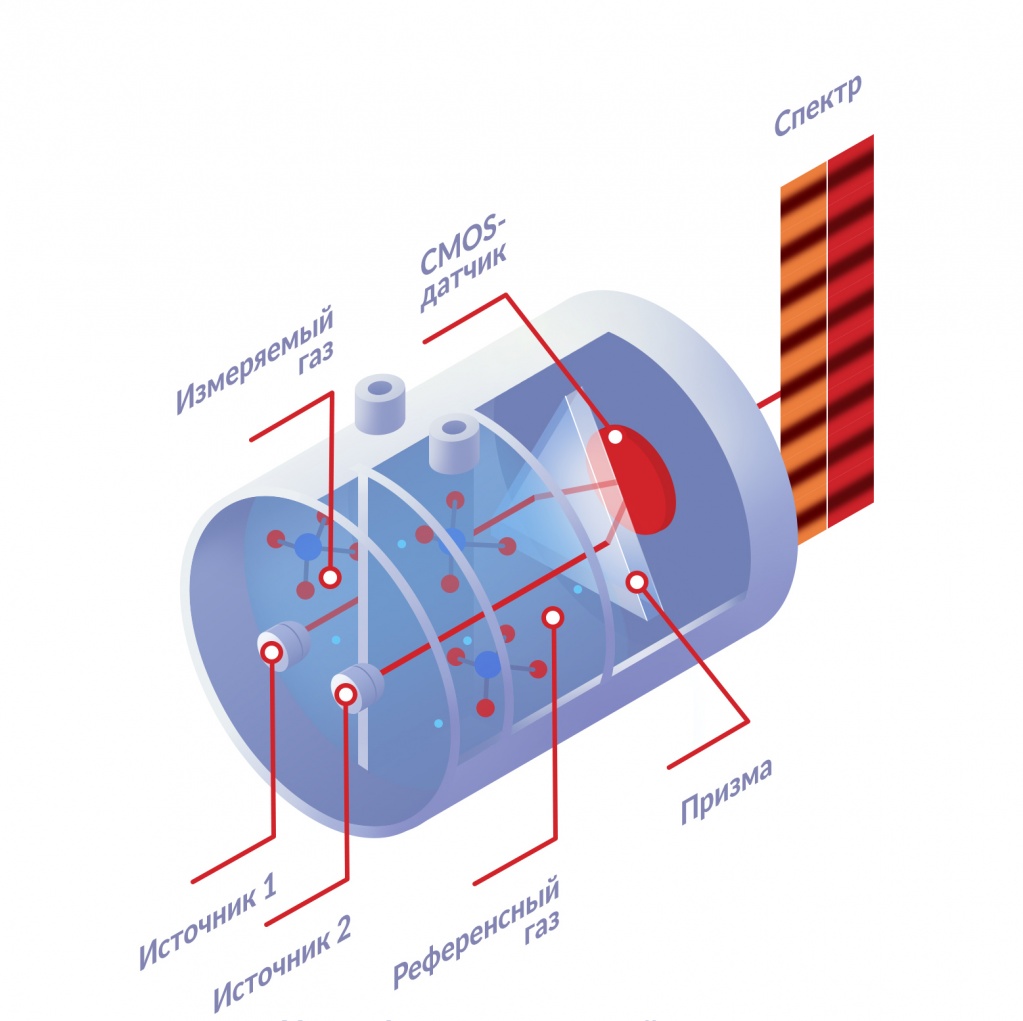

Принцип интерферометрии основан на измерении коэффициента рефракции газа. Архитектурно интерферометрический сенсор состоит из источника света и оптической системы из зеркал, линз, призмы и светочувствительного датчика. Свет от источника разделяется плоскопараллельным зеркалом на два луча (А и В) и отражается призмой. Луч А движется по круговому маршруту через камеру D, наполненную измеряемым газом, а луч В – через камеру E с референсным газом. После этого лучи А и В встречаются в точке С зеркала и, проходя через систему зеркал и линз, формируют на светочувствительном датчике картину интерференции. Данная картина сдвигается в пропорции к разнице в коэффициенте рефракции между измеряемым и референсным газами. Датчик измеряет сдвиг, чтобы измерить коэффициент рефракции, и преобразует его в концентрацию газа или количество тепла.

Преимущества: низкая погрешность измерений, долговременная стабильность, высокая линейность и быстрый отклик, отсутствие влияния изменений в температуре и давлении (за счет механизма коррекции).
Применение: измерение концентраций горючих газов, углекислого газа и элегаза, а также калорийности природного газа.
Газоанализаторы: FI-8000

Фотоионизационный (ФИД)

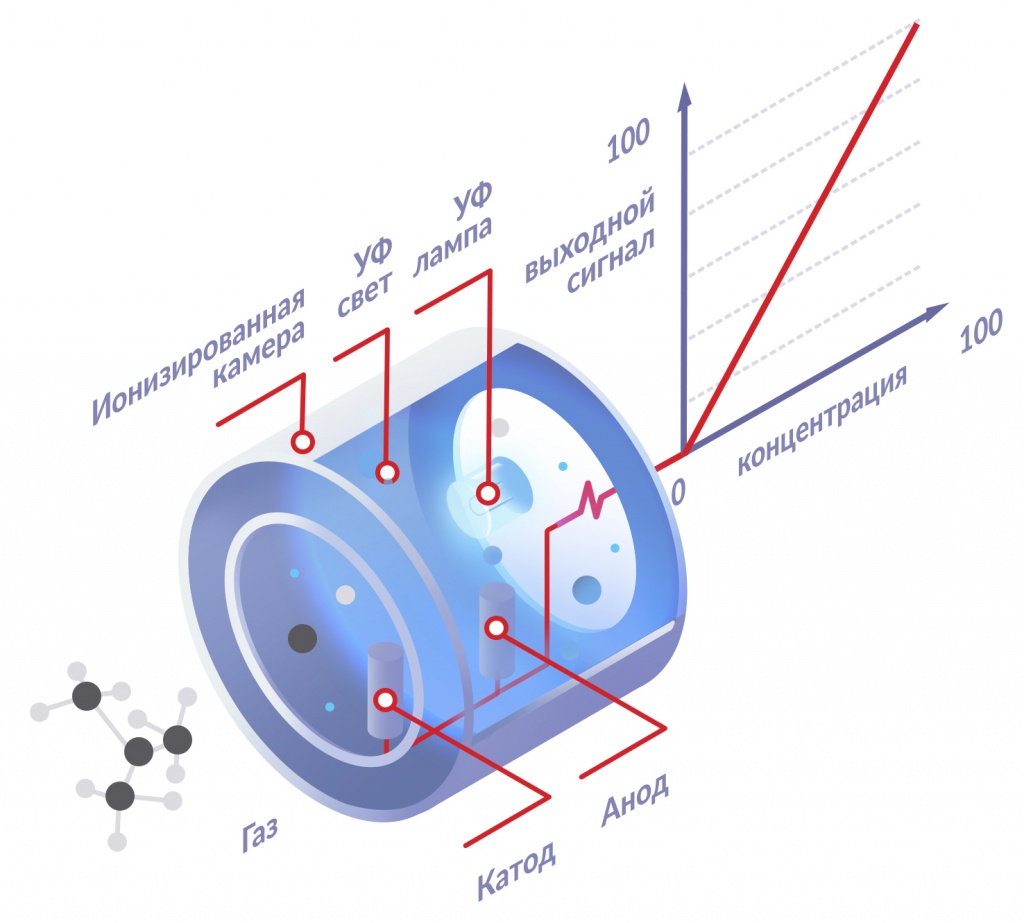

В фотоионизационных датчиках измеряемый газ ионизируется с помощью ультрафиолетового света, а это, в свою очередь, приводит к возникновению электрического тока. Когда газ попадает в ионизационную камеру, он подвергается воздействию УФ-света, под воздействием которого газ начинает терять электроны и генерировать катионы (положительные ионы). Электроны и катионы, в свою очередь, притягиваются катодом и анодом, возбуждая электрический ток, который пропорционален значению концентрации. Для ионизации требуются фотоны с энергией выше энергии данного конкретного газа, поэтому в ФИД, как правило, используют УФ-лампы с энергией 10,6 эВ (изготовлены из фторида магния и наполнены криптоном) или 11,7 эВ (изготовлены из фторида лития и наполнены аргоном).

Преимущества: чувствительность к низким концентрациям, широкий спектр измеряемых веществ.
Применение: измерение крайне малых концентраций (на уровне ppm и ppb) летучих органических соединений.
Газоанализаторы: GX-6000

Пиролитический

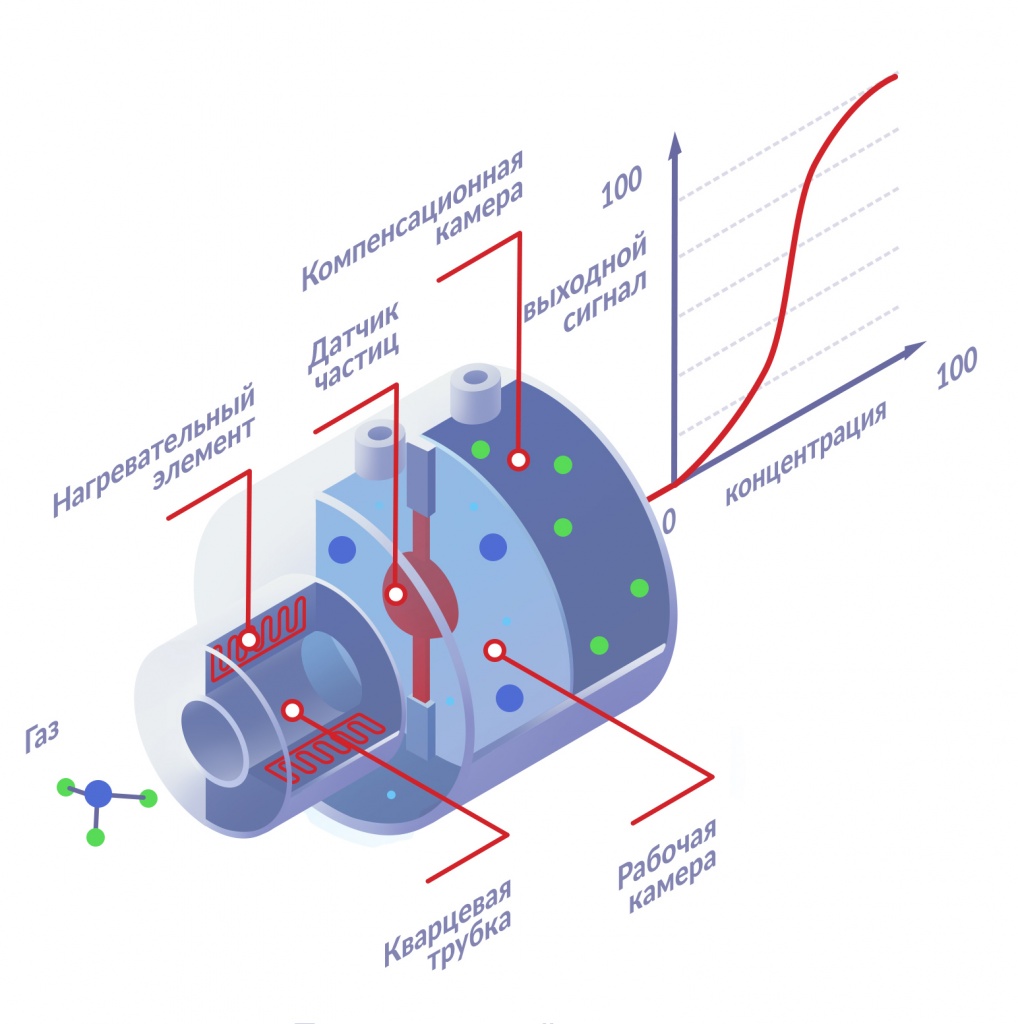

В основе этого принципа лежит процесс пиролиза измеряемого газа с образованием оксида, частицы которого измеряются датчиком. Пиролитический сенсор состоит из нагревателя, в центре которого находится кварцевая трубка с нагревательным элементом, и датчика частиц, содержащего две камеры – рабочую и компенсационную. Измеряемый газ (например, TEOS или NF3) под воздействием температуры окисляется и попадает в рабочую камеру датчика частиц с источником α-частиц, который используется для ионизации воздуха и возбуждения электрического тока. Как только частицы газа попадают в камеру, они начинают поглощать ионы, приводя к снижению тока ионизации. Это снижение выходного сигнала пропорционально концентрации измеряемого газа. Компенсационная камера позволяет компенсировать флуктуации температуры, влажности и давления окружающей среды.

Преимущества: непревзойденная стабильность показаний (благодаря использованию источника америция-241 с периодом полураспада около 400 лет), быстрый отклик, линейность выходного сигнала и устойчивость к изменениям в окружающих условиях.
Применение: измерение ПДК высокотоксичных газов.
Газоанализаторы: GD-70D
