Для управления исполнительными механизмами и задвижками, а также режимом работы частотных преобразователей в некоторых случаях применяют задатчики сигналов 4-20 мА. Сигнал с аналогового выхода задатчика подается на управляющий вход частотного преобразователя или аналоговый вход позиционера клапана или задвижки. Величина этого сигнала задается эксплуатирующим персоналом вручную в относительных или физических значениях величин с помощью кнопок «больше» и «меньше» или с помощью регулятора поворотного типа, расположенных на лицевой панели задатчика.
Достаточно широкое применение получили ручные задатчики типа РЗД-12 и РЗД-22. Данные типы устройств имеют устаревшую конструкцию и невысокие эксплуатационные качества. Несмотря на то, что задатчики РЗД до сих пор выпускаются, предпочтительнее все же применять более современные модели задатчиков. В зависимости от модели, современные задатчики тока, кроме базовой функции формирования выходного сигнала 4-20 мА и его регулирования, имеют дополнительные функции, расширяющие сферу их применения и улучшающие эксплуатационные качества.
К таким функциям можно отнести:
- Выходной аналоговый сигнал 4-20 мА или 0-10В;
- Отображение значения выходного величины выходного сигнала на дисплее задатчика, в относительных единицах (0-100%), в единицах измерения выходного сигнала (мА, В) или без единиц измерения;
- Возможность работы в автоматическом или ручном режиме и безударный переход между ними;
- Возможность настройки дискретности (шага) изменения выходного сигнала при каждом нажатии кнопок управления;
- Встроенный источник питания 24В для питания токовой петли выходного сигнала задатчика, в том случае если он подключен к пассивному аналоговому входу управляемого устройства;
- Возможность настройки параметров индикации;
- Сохранение данных о установленном значении выходного сигнала при исчезновении напряжения питания;
- Контроль исправности линии связи с подключенным устройством;
- Возможность предустановки фиксированных уровней выходного сигнала и их быстрый выбор.

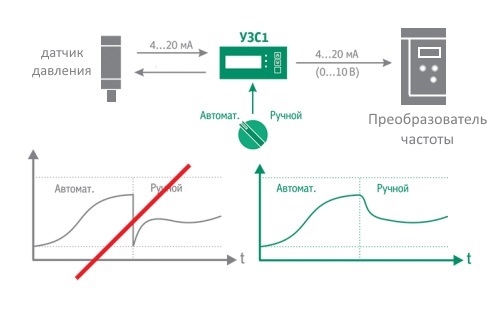

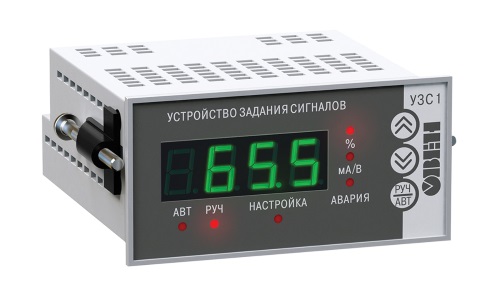

Под автоматическим режимом работы задатчика подразумевается режим его работы, при котором он просто передает величину тока со своего аналогового входа на выход. Например, в задатчиках Овен УЗС-1 ко входу задатчика может быть подключен датчик давления, а к выходу – аналоговый вход частотного преобразователя. В зависимости от величины сигнала, который поступает с датчика давления на вход частотного преобразователя (через УЗС-1), изменяется частота напряжения на выходе частотного преобразователя, что влечет за собой, изменение производительности подключенного к нему насоса.
В некоторых случаях, обслуживающему персоналу может потребоваться временно изменить производительность насоса. Для этого задатчик УЗС-1 переводиться в ручной режим и кнопками на его лицевой панели устанавливается нужное значение. Чтобы переключение с автоматического режима на ручное управление не привело к резкому скачкообразному изменению выходного тока, в задатчике УЗС-1 реализован алгоритм так называемого безударного перехода. То есть при переходе на ручное управление регулирование начинается не с какого-то произвольного или ранее установленного значения, а с того значения сигнала, которое было на выходе задатчика на момент переключения режима управления.
Отечественные производители КИП выпускают следующие модели ручных задатчиков тока:
- Овен: устройство задания сигнала УЗС-1;
- НПП Микротерм: задатчик тока (блок ручного управления) МТМ 103;
- КБ Агава: цифровой задатчик тока АДИ-01.5;
- Оскол-Энергомаш: стационарный источник тока СИТ-1-ТК.
Иностранные производители выпускают следующие модели задатчиков:
- Микрол: блок ручного управления БРУ-420, БРУ-1 и др.;
- Phoenix Contact: цифровой задатчик — MCR-SL-D-SPA-UI – 2710314;
- Cobi Electronic: задатчик тока 4-20 мА CM22-4-20MA;
- LOREME: задатчики GAL36BP, GAL48, GAL96L, GAL144 и др.;
- Schuhman Messtechnik: задатчики SE 20.00 GW, SE 30.00 GW, SE 30.24 GW.

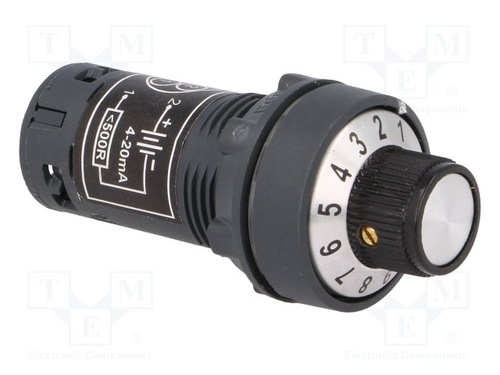

Указанные типы задатчиков имеют различный набор дополнительных функций и возможностей. Так устройство задания сигнала Овен УЗС-1 интересно в первую очередь своей функциональностью и различными вариантами исполнения (для щитового монтажа, монтажа на DIN рейку и монтажа на стену) при сравнительно невысокой стоимости. Если же в первую очередь важны габариты задатчика, то в этом случае безусловным лидером является задатчик тока 4-20 мА CM22-4-20MA производства компании Cobi Electronic – задатчик монтируется в стандартное монтажное отверстие для сигнальных ламп диаметром 22 мм.
Платой за минимальные габариты является отсутствие цифровой индикации и пассивный выходной сигнал. Наиболее функциональным задатчиком является, пожалуй, цифровой задатчик MCR-SL-D-SPA-UI от Phoenix Contact.
