Перечень входных и выходных сигналов (таблица символов) является неотъемлемым и фундаментальным документом при описании системы АСУ ТП. Без данного документа невозможно подойти к оценке объема системы, состава объектов управления, подойти к созданию конструкторской документации. Таблица ввода-вывода содержит большое количество информации о составе входящих в объект сигналов, таких, как диапазон измерений, пороговые границы, типы приборов, типы защит и прочее.
Аналоговые таблицы входных и выходных сигналов

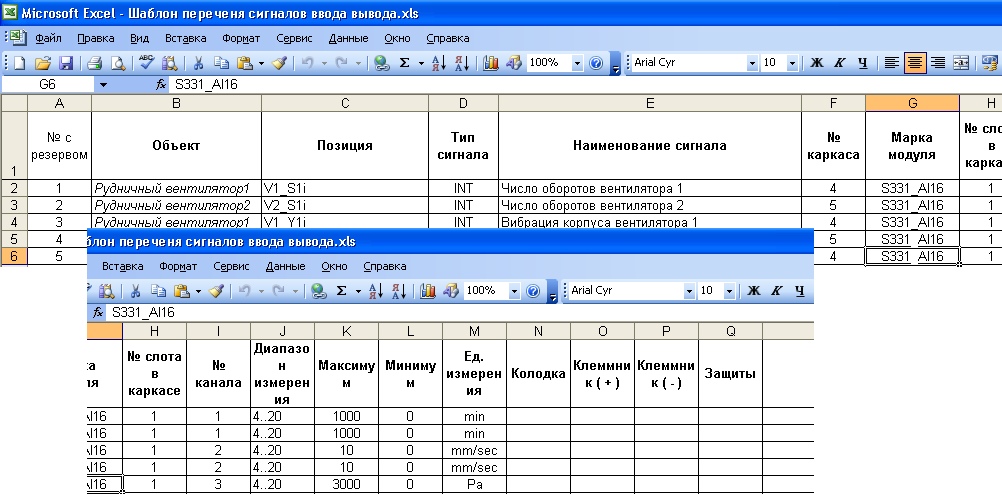

На эскизах, размещенных выше, изображены части таблиц, состоящих из 16 колонок.
- № п.п.
- Объект
- Позиция
- Тип контакта
- Наименование сигнала
- № каркаса
- Тип модуля
- № слота в каркасе
- № канала
- I/O
- Источник/потребитель сигнала
- Колодка
- Клеммник(+)
- Клеммник(-)
- Защиты
- Примечания
Дискретные таблицы входных и выходных сигналов

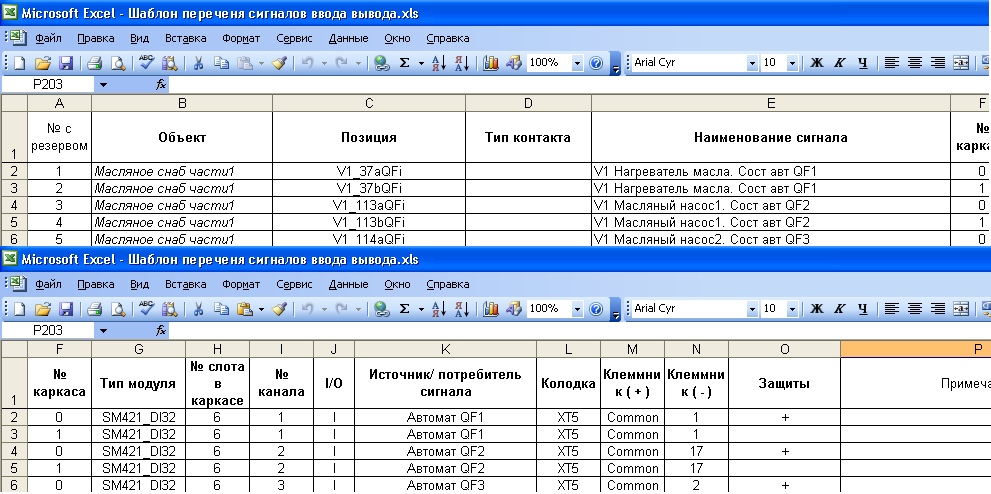

На эскизах, размещенных выше, изображены части таблиц, состоящих из 18 колонок.
- № п.п.
- Объект
- Позиция
- Тип сигнала
- Наименование сигнала
- № каркаса
- Тип модуля
- № слота в каркасе
- № канала
- Диапазон измерения
- Максимум
- Минимум
- Единицы измерения
- Колодка
- Клеммник(+)
- Клеммник(-)
- Защиты
- Примечания
Расшифровка значения столбцов:
№ п.п. Сквозная нумерация строк в АСУТП. Данная колонка требуется для удобства сортировки строк. Выбор сортировки строк по умолчанию лучше всего выбирать по размещению каналов в модулях.
Объект. Технологическое место прибора или исполнительного механизма, на котором он расположен.
Позиция. Название канала ввода-вывода в соответствии с выбранной системой классификации и кодирования.
Тип сигнала. Если для дискретных сигналов, то он может быть либо нормально открытым, либо нормально закрытым. Для аналоговых вероятнее всего целочисленным (INT)
Наименование сигнала. В данной колонке вставляется описание сигнала на русском языке. Оно должно в достаточной мере описывать назначение данного сигнала.
№ каркаса. Все контроллеры и модули системы размещаются в корзинах. Для каждой корзины присваивается порядковый номер.
Тип модуля. В данной колонке указывается модель модуля в соответствии с технической спецификацией.
№ слота в каркасе. № прорези, в которую вставляется модуль. Обычно в каждой корзине 16 модулей.
№ канала. В зависимости от емкости каждого модуля может быть от 4-х до 32 сигналов.
Диапазон измерения. Какой именно интерфейс связи выбран для связи с прибором. 4-20 мА, 0-10В или пр.
Максимум. Максимальное значение в инженерных единицах, которое может достигнуть сигнал.
Минимум. Минимальное значение в инженерных единицах, которое может достигнуть сигнал.
Единицы измерения. Физические единицы измеряемого параметра.
Колодка. Колодка, которая размещается в шкафу ввода-вывода, на которую заводятся полевые сигналы
Клеммник(+). Номер клеммы, с которой запитывается (+24В) полевое устройство
Клеммник(-). Номер клеммы, на которую возвращается сигнал с полевого устройства
Защиты. В данном поле указывается, участвует ли данный сигнал в схеме защит и блокировок
Примечания. Комментарии участников проекта и ПНР.
I/O. Данное поле разделяет входной это или выходной сигнал.
Источник/потребитель сигнала. Данное поле указывает местонахождение данного сигнала в распределенной системе.
