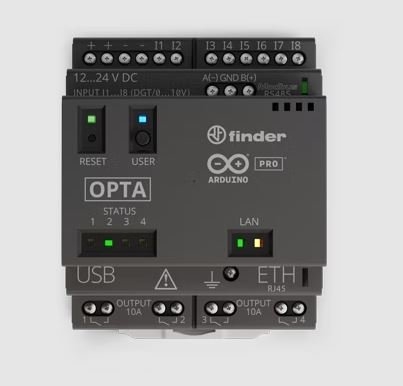

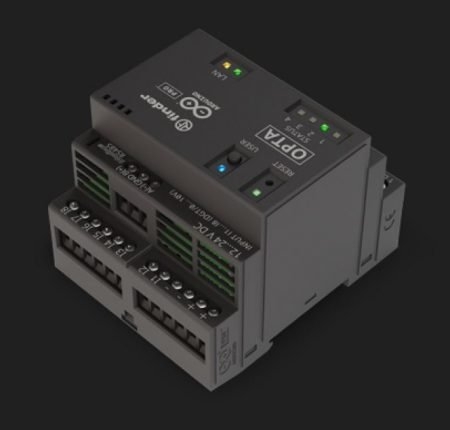

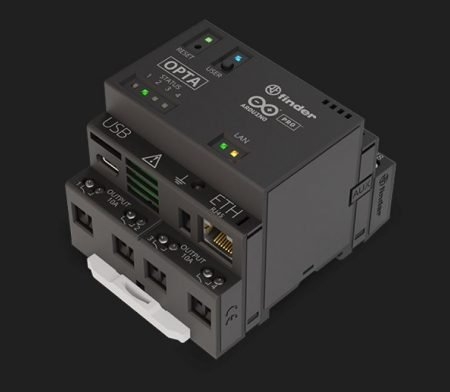

Arduino Opta — это встроенная платформа с двухъядерным микроконтроллером Cortex M7+M4 STM32 STM32H747XI для промышленных приложений реального времени. Устройство предлагается в трех вариантах, которые сочетают в себе поддержку Ethernet, RS485 и беспроводную связь в дополнение к реле и входам постоянного тока 12–24 В.
Доступны три варианта Arduino Opta: Opta Wi-Fi, Opta RS485 и Opta Lite. В отличие от популярного UNO с микроконтроллером Atmel, Arduino Opta оснащена следующим двухъядерным микроконтроллером STM32:

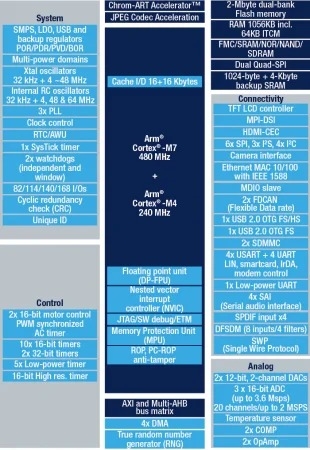

STM32H747XI:
- 32-битное ядро Cortex-M7 (до 480 МГц) с FPU двойной точности, кэшем L1 и инструкциями DSP
- 32-битное ядро Cortex-M4 (до 240 МГц) с FPU, адаптивным ускорителем реального времени (ART Accelerator) для внутренней и внешней памяти
- 4х контроллера DMA (1x MDMA, 2x двухпортовых DMD с FIFO, 1x базовый DMA с возможностями маршрутизатора запросов)
На странице аппаратного обеспечения продукта упоминается, что два ядра «общаются через механизм удаленного вызова процедур, который позволяет беспрепятственно вызывать функции на другом процессоре».
Беспроводная связь (Wi-Fi + BLE) доступна только для варианта Opta Wi-Fi. Оба варианта Opta Wi-Fi и RS485 предлагают интерфейс RS485 (Modbus RTU). Все варианты включают встроенную поддержку Ethernet (интеграция с полевой шиной через Modbus TCP) и по крайней мере один порт USB типа C, используемый при программировании.
Как и другие платы Arduino, серию Opta можно программировать через Arduino IDE, Arduino CLI или веб-редактор Arduino. Кроме того, Arduino Opta поддерживает стандартные языки PLC IEC 61131-3, такие как релейная логика и схема функциональных блоков.
Arduino Opta, похоже, поддерживает «обновления прошивки OTA для обеспечения безопасности данных от аппаратного обеспечения до облака благодаря встроенному элементу безопасности и соответствию стандарту X.509». На странице объявлений также упоминается, что они предоставят программные библиотеки, эскизы и учебные пособия, чтобы упростить и ускорить разработку программного обеспечения.
Спецификации, перечисленные для Arduino Opta, включают:
- Память/хранилище:
- 1 МБ SDRAM
- 2 МБ встроенной + 16 МБ флэш-памяти QSPI
- Связь:
- 1х порт Ethernet
- Wi-Fi + Bluetooth с низким энергопотреблением (оптический Wi-Fi)
- Интерфейсы ввода/вывода:
- 8х цифровых/аналоговых входов (0–10 В)
- RS485 (Опта Wi-Fi или Опта RS485)
- 4х реле (250 В/10 А переменного тока)
- 1x USB Type-C
- Другие особенности:
- Часы реального времени
- Защитный элемент (ATECC608B)
- Совместимость с DIN-рейкой
- Программного обеспечения:
- Arduino IDE, Arduino CLI
- Веб-редактор Arduino
- Лестничная диаграмма, функциональная блок-схема
- Последовательная функциональная схема, структурированный текст
- Список инструкций
- Питание:
- 12-24 В постоянного тока (входное напряжение)
- 24В (выходное напряжение)
- Размеры/вес:
- 69 х 80 х 90 мм
- 210г
