Задачи автоматизации
В одном крупном магазине стояла задача по автоматизации освещения по часам реального времени. Для настройки требовалось удобное, объёмное меню. На всех экранах чтобы отображалась необходимая информация. Требовалось отображение индикации работы каждого отдела, индикация сработанной аварии. Необходимо было отобрать физические параметры, такие, как ток, напряжение, температура, влажность, освещённость.
Реализация и выбор средств автоматизации
Программируемый сенсорный контроллер СПК207 прекрасно справился с данной задачей. В нём есть весь необходимый функционал — часы реального времени, архивация, веб-визуализация. Единственный момент в том, что в нём обнаружились небольшие косяки и компания ОВЕН сняла с производства. Но вместо него скоро будет разработан аналог СПК107 с ethernet.

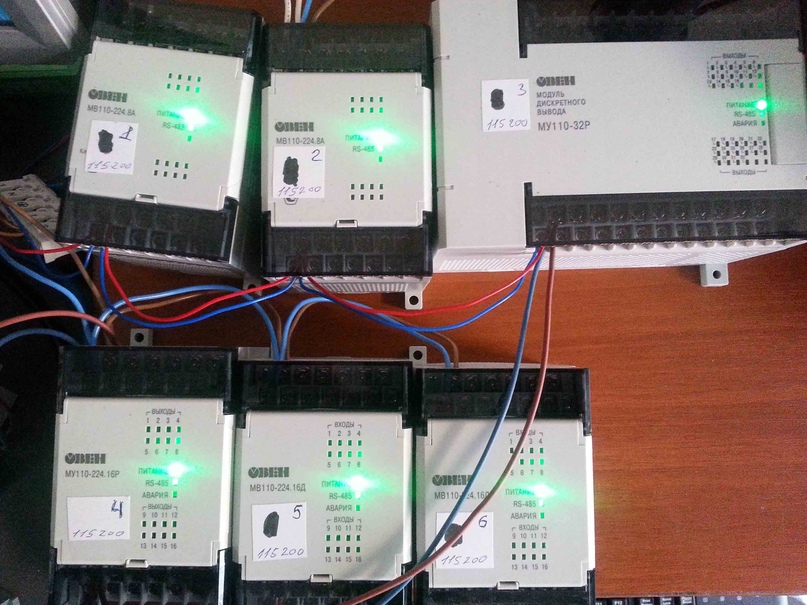

СПК207 управляет кучкой модулей ввода-вывода и снимает показания со счётчиков Меркурий 234. Всё подключено по интерфейсу RS-485. Стандартная и популярная схема. Скорость здесь большая не нужна. Поэтому этого достаточно.

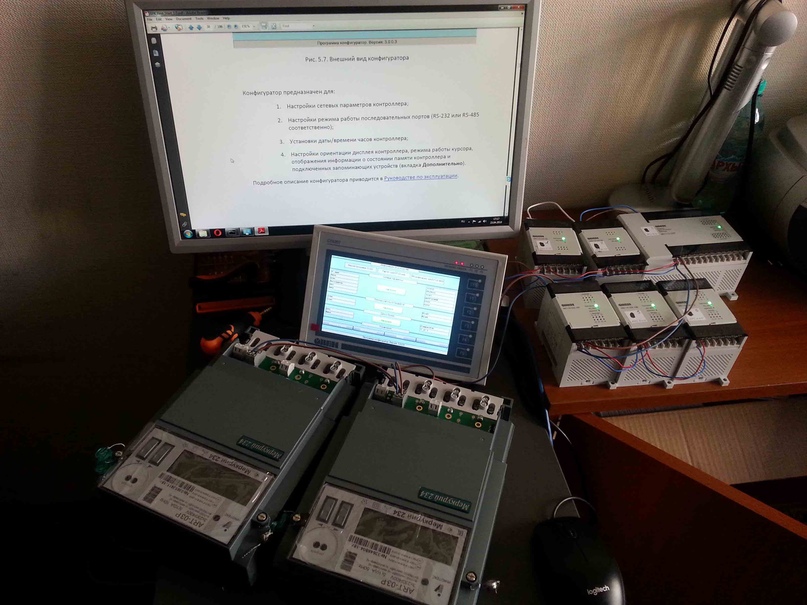

К сожалению фотографий от объекта не осталось. Я могу показать фото только в режиме эмуляции.
Результат автоматизации

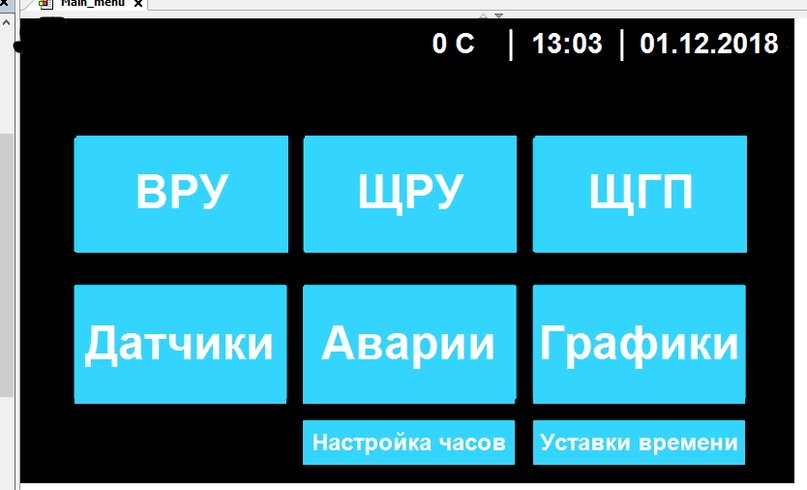

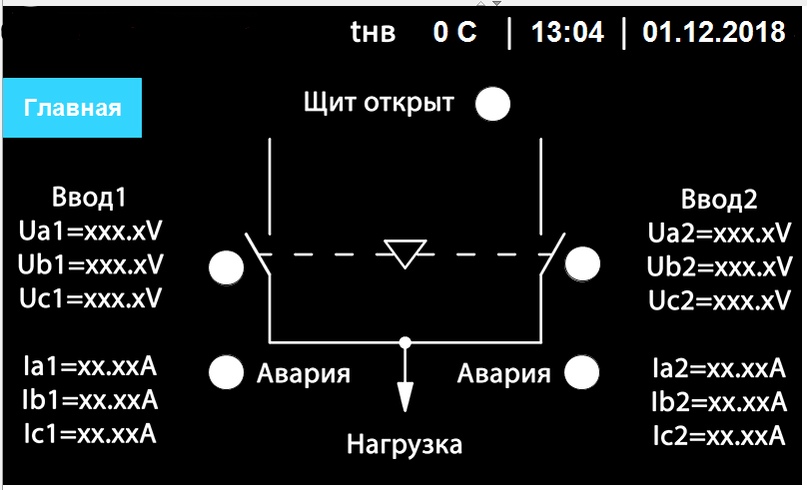

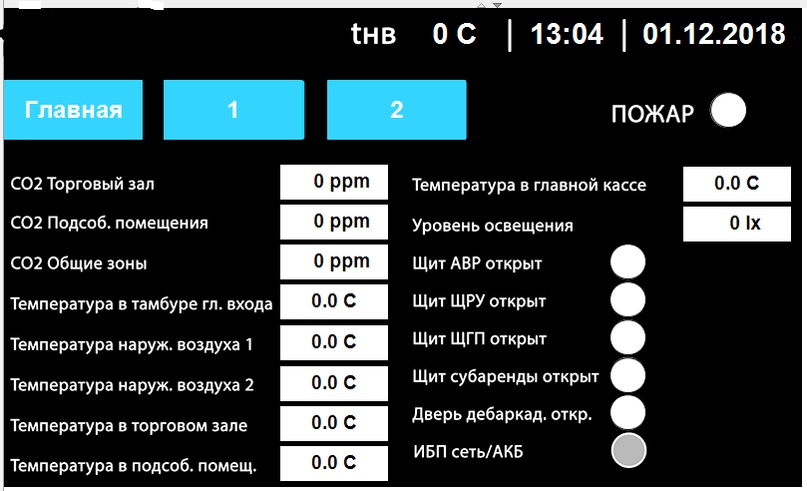

В результате мы получили удобную и недорогую по меркам промышленной автоматизации систему. Меню получилось интуитивно понятное и не «Вырвиглазное». Все параметры разложены по «полочкам».
Можем руководить всем этим делом издалека, нажимая на кнопки в браузере.

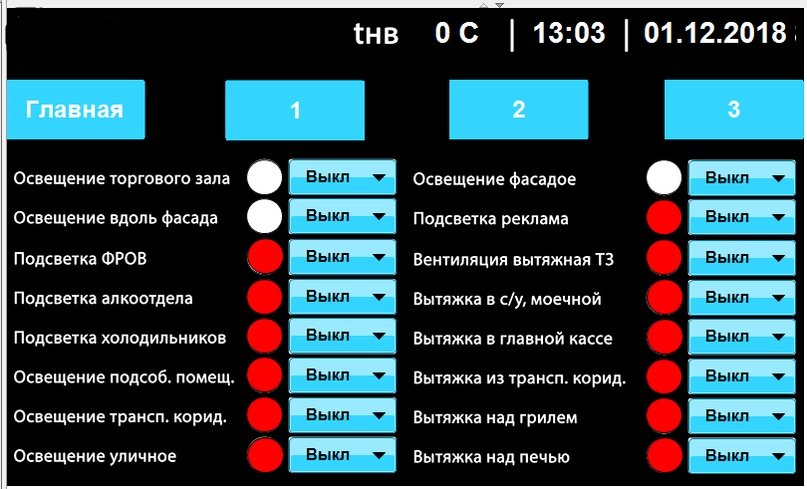

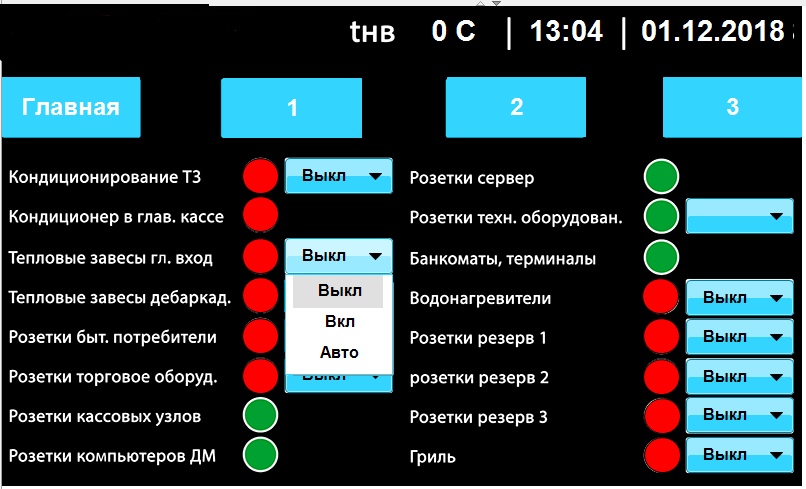

Машина сама включает и выключает освещение в каждом помещении по расписанию, выдаёт всю необходимую информацию на экран.
Использованное оборудование ОВЕН
- СПК207
- МВ110-8А
- МУ110-220.32Р
- МУ110-220.16Р
- МВ110-16Д
- Меркурий 234
