Делаем зарядную станцию для электромобилей из доступных промышленных компонентов

Table of Contents

Тема электромобилей и зарядных станций — одна из моих любимых, интересуюсь ей давно и сейчас в связи с началом активного внедрения электротранспорта, получается практически участвовать в различных проектах по разработке зарядной инфраструктуры. В предыдущем обзоре (ссылка в конце публикации) были представлены основные стандарты электрозарядных станций переменного (АС) и постоянного (DC) тока и основы построения инфраструктуры для групповой зарядки. Тема заинтересовала читателей и потенциальных производителей таких станций. При этом большинство вопросов относилось к тому, как создать отдельную зарядную станцию. При этом большинство потенциальных производителей электрозарядных станций ранее не создавали такие станции и поэтому вопросов достаточно много.

В этом обзоре в сжатой форме постараюсь рассказать об основных компонентах для построения зарядной станции и представлением базовой спецификации для практической реализации. Пока не будем затрагивать мифологию, которая сложилась вокруг электромобилей и систем зарядки для них, это тема отдельного обзора. Однозначно буду признателен за вопросы в комментариях по теме электрозарядной инфраструктуры и электромобилей.

Самое главное и важное правило при создания зарядной станции — защита человека от поражения электрическим током при использовании зарядной станции!

Всем кто будет разрабатывать и производить зарядные станции, пожалуйста, распечатайте эту надпись самым крупным шрифтом и обязательно при всех действиях соблюдайте это правило.

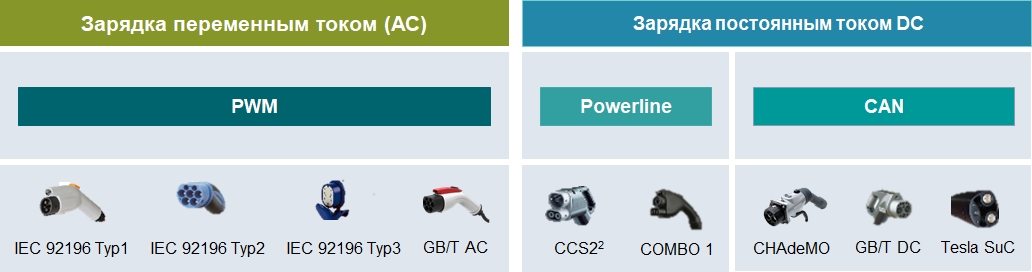

Кратко основные стандарты электрозарядных станций

Стандартов действительно несколько и делятся они на две большие группы — зарядка переменным и постоянным током.

Здесь нужно отметить, что аккумуляторные батареи всегда заряжаются постоянным током и поэтому зарядка постоянным током предпочтительнее, чем переменным. Хотя зарядные станции переменного тока весьма просты в изготовлении и гораздо дешевле, но они не могут обеспечить электромобиль быстрой и комфортной зарядкой при росте ёмкости батарей. Почему так происходит рассмотрим в отдельной статье

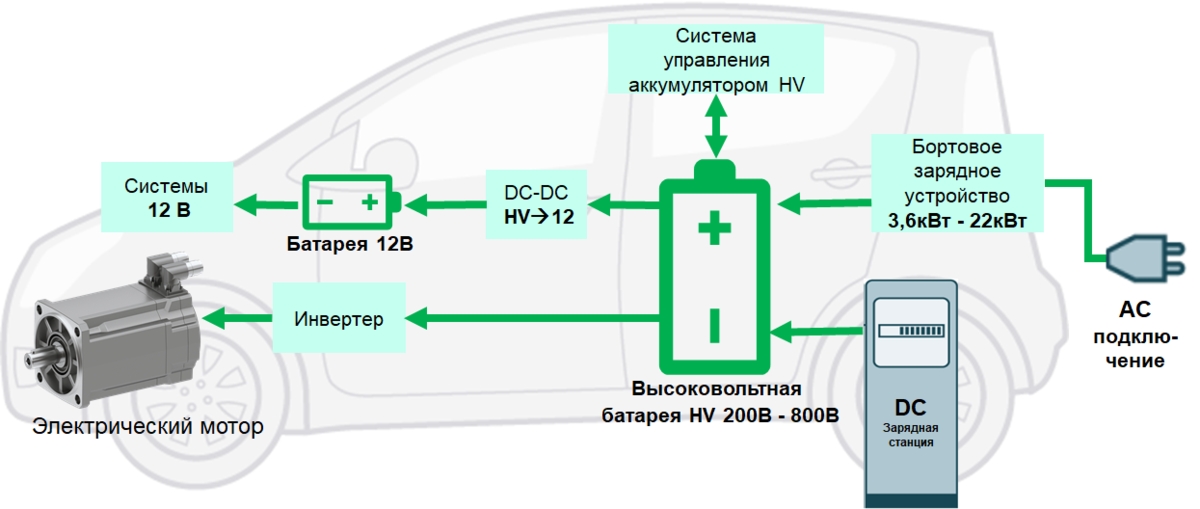

Современный электромобиль и возможности его заряда

Компоненты для создания зарядной станции.

Компоненты автоматизации SIMATIC

  • Контроллер зарядной станции: SIMATIC ET 200SP Open Controller + ECC TM Свободно программируемые приложения.
  • SIMATIC Energy Meter для стандартного технического энергоучёта.
  • SIMATIC Energy Suite для балансировки нагрузки.
  • SIMATIC HMI внешняя панель оператора.
  • SIMATIC RFID считыватель.
  • SIMATIC SITOP блоки питания.

Компоненты от Siemens

  • Трансформаторы.
  • Выпрямители (АС/DC) и преобразователи (DC/DC).
  • PN/CAN шлюз для CHAdeMO.
  • Реле, контакторы, защитные аппараты.
  • Ethernet коммутаторы.

Прочие компоненты

  • Корпуса, электрошкафы.
  • Специальные зарядные кабели, розетки, штекера.
  • Внешнее оборудование для калибровки AC/DC оборудования.

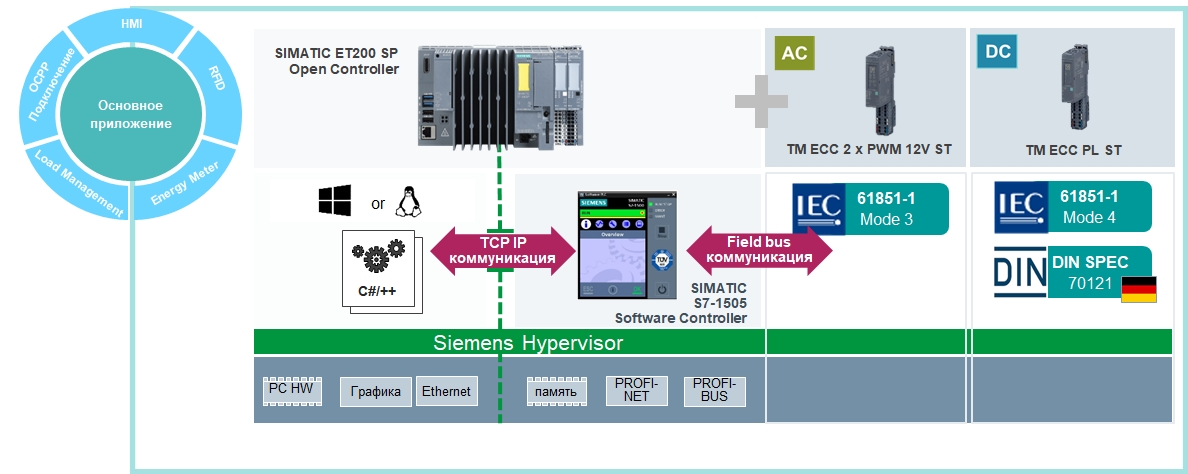

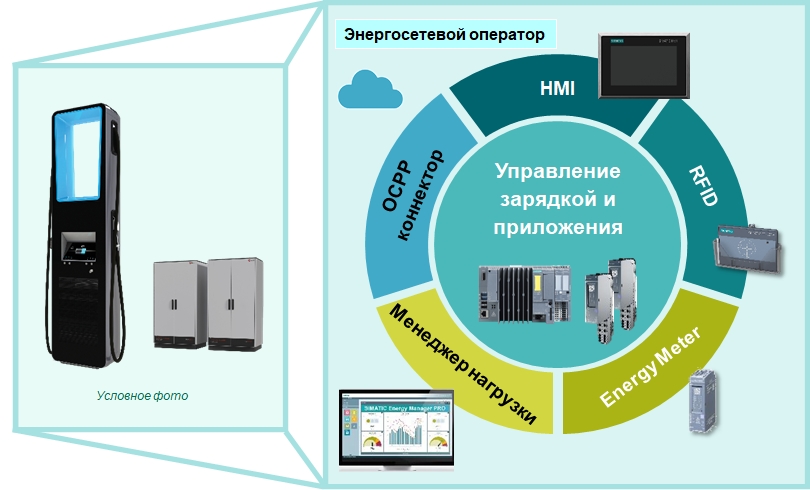

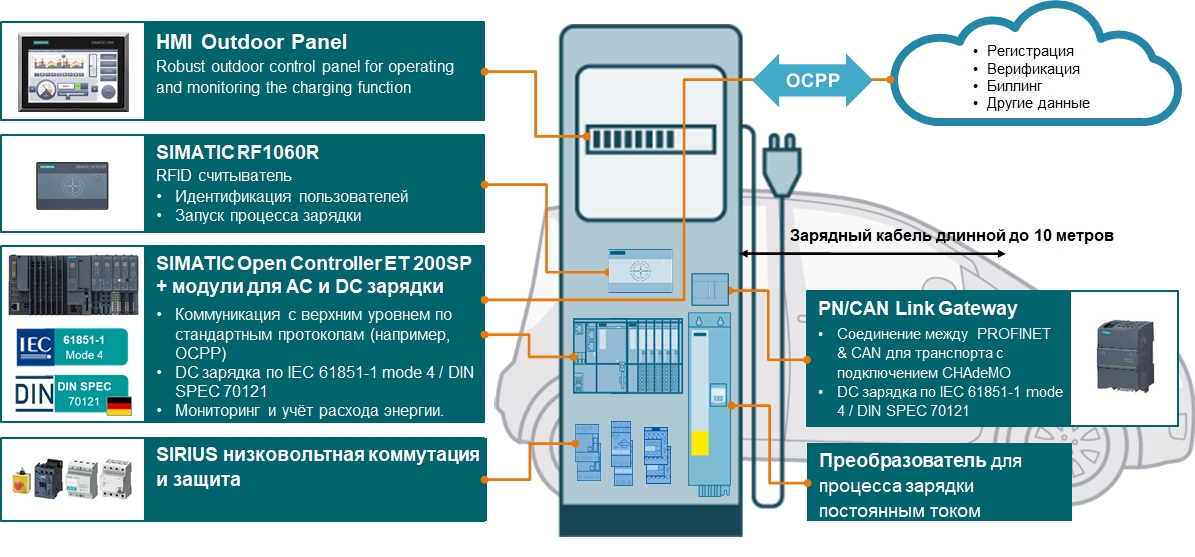

Зарядная станция на основе SIMATIC общая концепция

Основная часть зарядной станции, её мозг — это программный контроллер SIMATIC.

Почему программный контроллер?

Тут всё логично, для зарядной станции необходим не только полный, непрерывный и независимый контроль процесса заряда, что может обеспечить программный контроллер SIMATIC c мощным гипервизором от SIEMENS, но и совмещение этих функций с возможностью использовать сторонние приложения (например, на C#/++) для построения бэкэнд коммуникации, например, для биллинга, идентификации пользователей, взаимодействия с другими системами.

Почему использование децентрализованных решений на основе SIMATIC ET200SP?

Это весьма комфортное и удобное решение, позволяющее создавать простые конфигурируемые решения с очень высокой степенью модульности с минимальными затратами на программирование и масштабирование и минимумом коммуникаций.

Технологические модули для зарядных систем электромобилей ТМ ECC

TM ECC используются совместно с SIMATIC ET200SP обеспечивает соответствие всем стандартам процесса заряда

Существуют два основных модуля для контроля зарядки

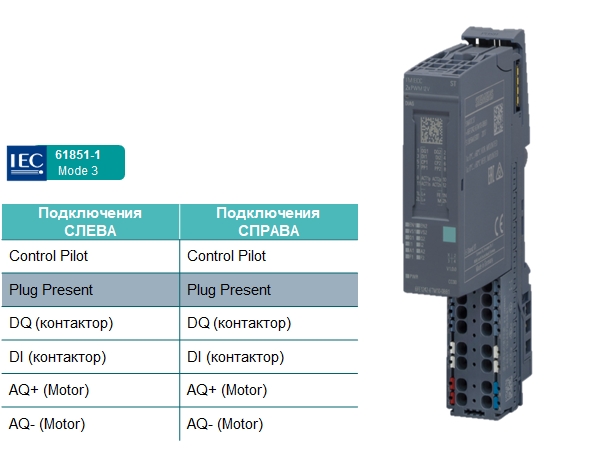

TM ECC 2 x PWM 6FE1242-6TM10-0BB1.

TM ECC 2 x PWM для зарядки переменным током 6FE1242-6TM10-0BB1.

Управление 2 точками заряда AC , мощность: 11/22 кВт (макс. 43 кВт).

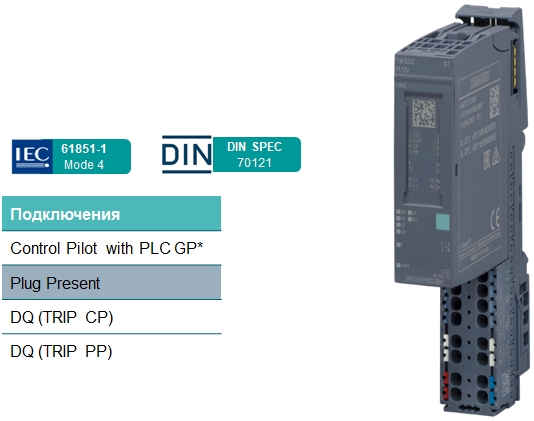

SIMATIC ET 200SP TM ECC PL ST 6FE1242-6TM20-0BB1.

И SIMATIC ET 200SP TM ECC PL ST для зарядки постоянным током 6FE1242-6TM20-0BB1.

Управление 1 точкой заряда DC, мощность: 50кВт, 120кВт и более в зависимости от системы заряда.

SIMATIC HMI

Высокозащищенные панели оператора уличного исполнения, позволяют использование при естественном дневном освещении с рабочим диапазоном температур от -30 до +60°C

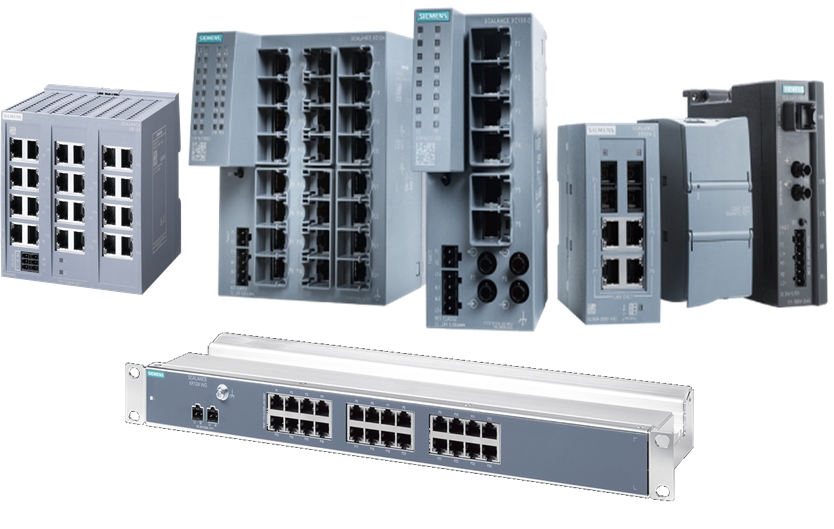

Сетевые коммутаторы Industrial Ethernet

Широкий выбор промышленных Ethernet сетевых коммутаторов с диапазоном темп. от -30 до 60°C и защитой от IP20 до IP67 как в обычном исполнении, так и в исполнении SIPLUS Extreme.

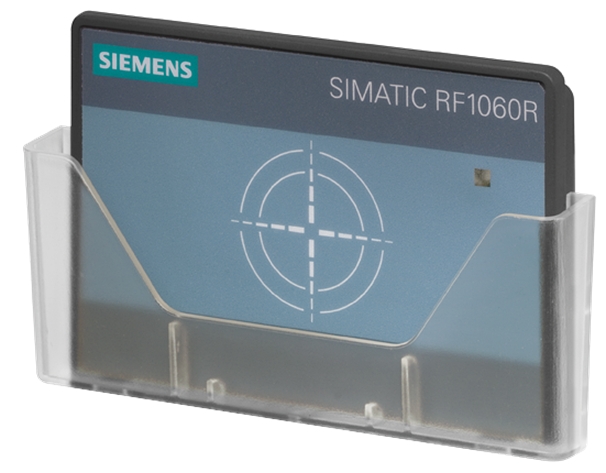

SIMATIC RF 1060R

  • Поддержка стандартов ISO 15693 и ISO 14443 A/B (MIFARE)
  • DLL для подключения к компьютерам с Windows
  • Полная совместимость с PM LOGON Basic иPremium
  • Компактная конструкция малой толщины и гибким кабелем с подключением к USB
  • 3-х цветная индикация спереди
  • Высокая степень защиты (IP65 спереди) и расширенный температурный диапазон (от -25°до+55°C)

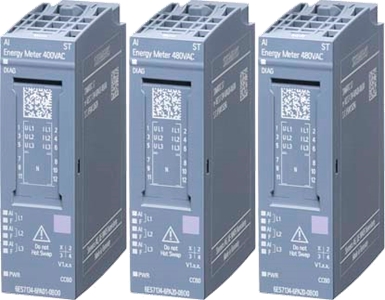

SIMATIC ET 200SP Energy Meter

Запись всех необходимых измерений Величины: U, I, f, S, Q, P, Cos φ, φ, E. Сохранение журнала зарядки.

Важно! Предназначены для измерения переменного тока.

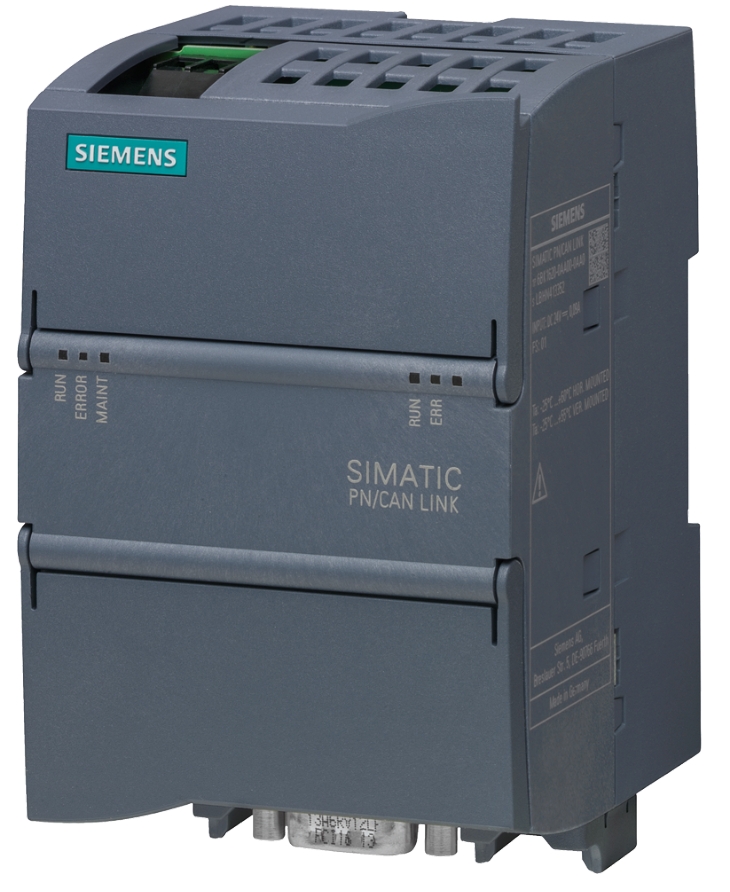

SIMATIC PN/CAN LINK

Шлюз для подключения через Profinet к инфраструктуре CAN, настройка в TIA Portal, дизайн в стиле SIMATIC S7-1200.

Есть различные варианты:

  • PN/CAN LINK
  • PN/BACnet LINK
  • PN/M-Bus LINK
  • PN/J1939 LINK (CAN-based)

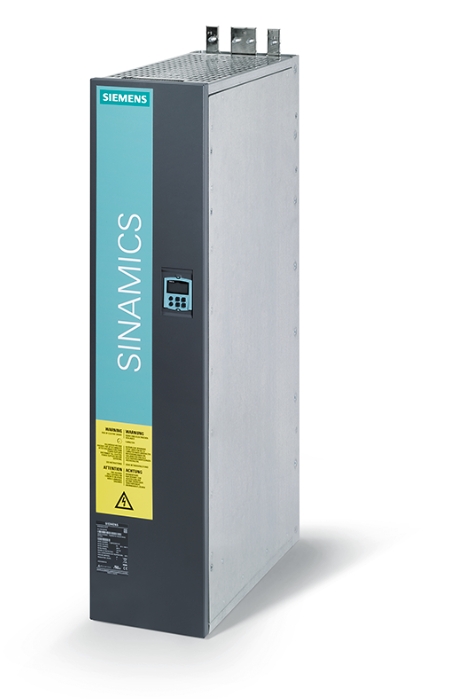

SINAMICS DCP

SINAMICS DCP

SINAMICS DCP — специальный двунаправленный преобразователь постоянного тока DC/DC с понижением и повышением напряжения. Предназначен для систем резервного питания с аккумуляторами, систем альтернативной энергетики (например, солнечных электростанций) и систем заряда электромобилей.

Основные характеристики

  • 6RP0010-1AA32-0AA0 — 120 кВт, 200 A при 600 В, изменение напряжения от 30В DC- 800В DC
  • 6RP0000-0AA25-0AA0 — 30 кВт, 50 A при 600 В, изменение напряжения от 30В DC- 800В DC

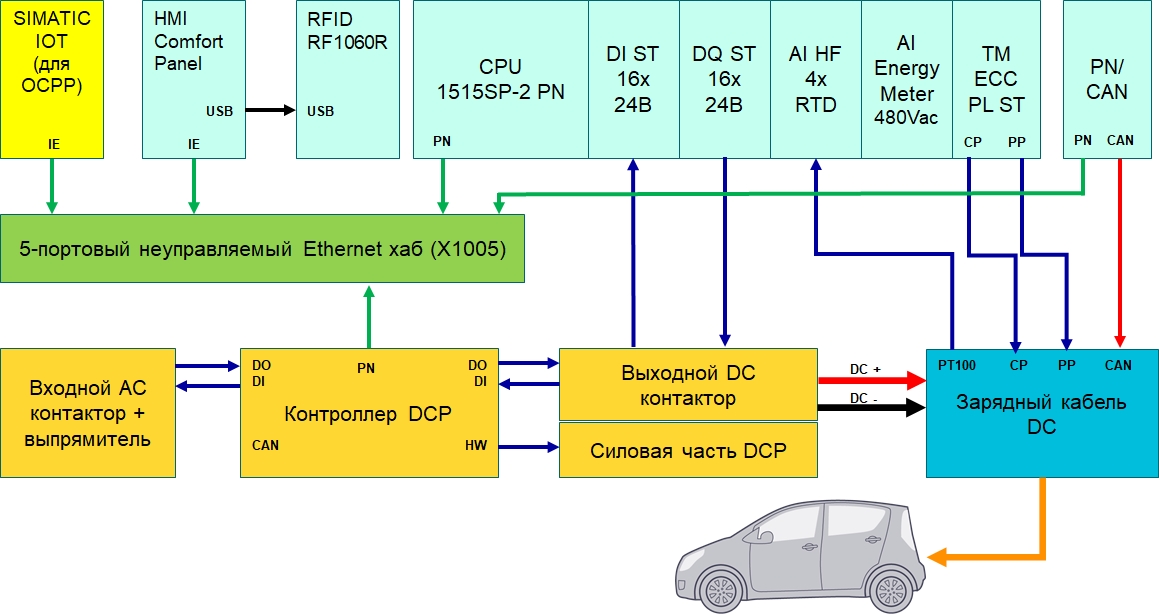

Базовая архитектура DC зарядной станции

Представленная базовая архитектура DC зарядной станции показывает структуру основных компонентов и их базовые взаимосвязи для зарядной станции. Здесь необходимо отметить, что зарядная станция может иметь различные дополнения и функциональность, поэтому структура может быть расширена и дополнена, различными другими компонентами.

Спецификация для зарядной станции на 240 кВт

Эта спецификация является одним из вариантов, представленным в качестве примера. В спецификации не указано коммуникационное оборудование для валидации и идентификации, а также беспроводной коммуникации с облачными приложениями биллинга

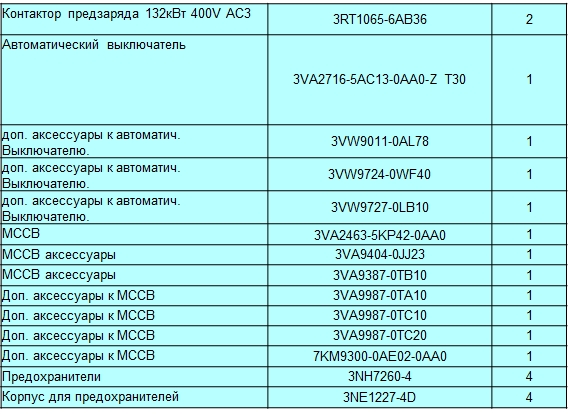

Спецификация коммутационного оборудования

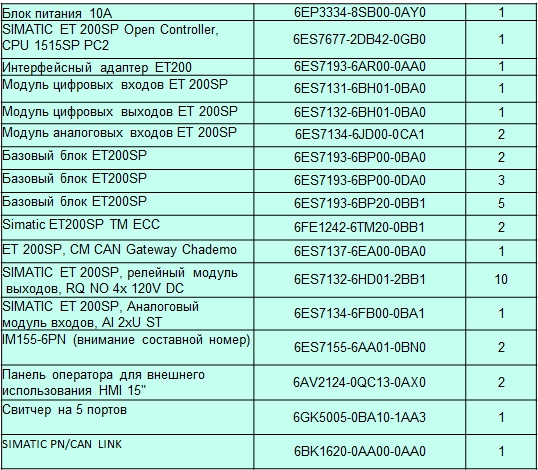

Спецификация системы управления на основе программного контроллера SIMATIC и ET200SP + коммуникация

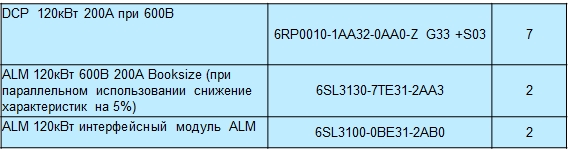

Спецификация силовой составляющей

Важно! В силовой части в качестве выпрямителей представлены промышленные блоки питания 600В SINAMICS ALM и 7 модулей DCP, модули DCP могут работать на нагрузку параллельно, можно подключать на необходимую мощность. Сразу отвечу на вопрос, почему на станцию номинальной мощности 240 кВт предлагается 7-мы блоков DCP по 120 кВт каждый. Причина в том, что это спецификация премиум станции с очень большими возможностями по силовой части, которая работает на выходное напряжение до 920 Вольт (например если SuperCharger как у Тесла делать нужно). А при повышении напряжения выходная мощность блока падает, например, при напряжении 1000 Вольт выходная мощность будет равна нулю.

Соответственно, если проектируется станция на 600 Вольт выходного напряжения, то можно ставить и меньше блоков DCP. Как крайний вариант, можно обойтись только выпрямителем без блоков DCP.

Также нужно отметить, что силовая часть, самая дорогая и тяжёлая, по весу, часть зарядной станции. Например, каждый модуль DCP 120 кВт весит около 100 кг. В принципе мощные силовые устройства всегда дороги и много весят. В примере спецификации силовой составляющей представлен достаточно дорогой но высокофункциональный вариант с учётом использования, например, пиковых аккумуляторов. Поэтому именно силовая часть — основа для интересных решений и оптимизации стоимости зарядной станции.

Распределение стоимости в зарядной станции.

По понятным причинам у меня нет возможности представить цену компонентов и стоимость зарядной станции, но если использовать базовые доступные цены без учёта скидок и стоимости оболочки (электрошкафа), зарядного кабеля (а это весьма дорогой кабель, причем на мощности около 100 кВт и выше — требуется кабель с жидкостным охлаждением), разъемов.

То распределение стоимости в некотором приближении будет следующее:

  • Низковольтная коммутация — 12%.
  • Система управления (PLC+ ET200SP компоненты + внутренняя коммуникация) -10%.
  • Силовая часть — 78%.

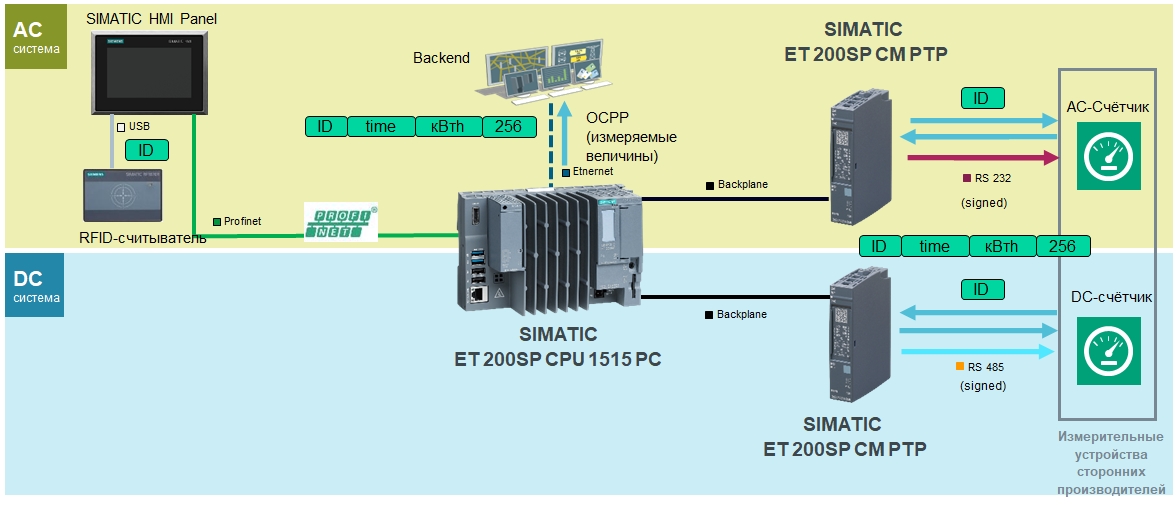

Концептуальная основа для калибровки и сертификации для коммерческого учета

Концепция калибровки в принципе проста, но отметим, что сертификация конкретной станции делается при необходимости и существуют другие варианты.
