В предыдущих уроках рассматривался пример управления одной насосной станцией от двух операторских панелей. Панели независимы и в них одновременно появляются одинаковые аварийные сообщения, которые необходимо квитировать в обеих панелях. Как сделать так, чтобы при квитировании аварийных сообщений на одной панели, автоматически квитировались те же самые аварийные сообщения и на другой панели?

Содержание

Задание

Запрограммировать групповое квитирование всех аварийных сообщений на двух операторских панелях SIMATIC HMI Basic Panels.

Решение

Необходимо эту задачу поручить контроллеру, у которого есть связь с обеими панелями. Для этого в панелях для квитируемых аварийных сообщений выбирается способ квитирования — Acknowledgment by the PLC.

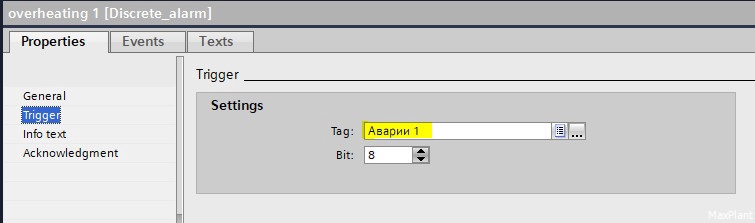

Аварийное сообщение появляется на панели оператора, если включается триггерный бит в теге Trigger tag, к которому привязано это аварийное сообщение (Error).

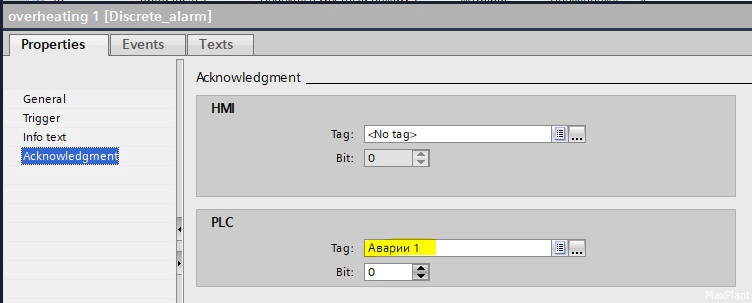

Триггерный бит и бит квитирования обязательно должны находится в одном теге.

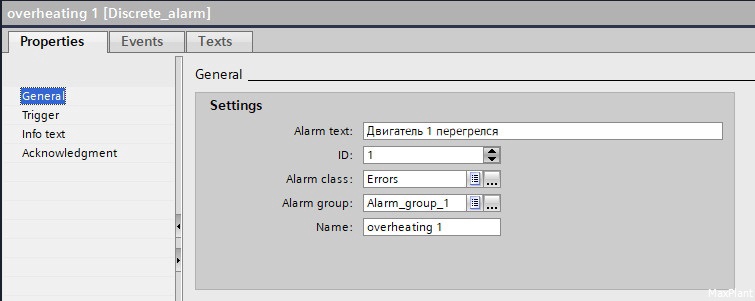

Получается, что триггерный тег – это HMI tag (связанный с PLC tag), который может обслужить до 8 аварийных сообщений с квитированием от ПЛК: 8 бит этого слова генерируют аварийные сообщения, а другие 8 бит квитируют эти сообщения. Квитируемые от ПЛК аварийные сообщения могут объединяться в 16 групп (Alarm groups). Чтобы квитировать все аварийные сообщения одной группы достаточно квитировать одно любое сообщение из этой группы. Но при этом у каждого аварийного сообщения должен быть свой собственный бит квитирования.

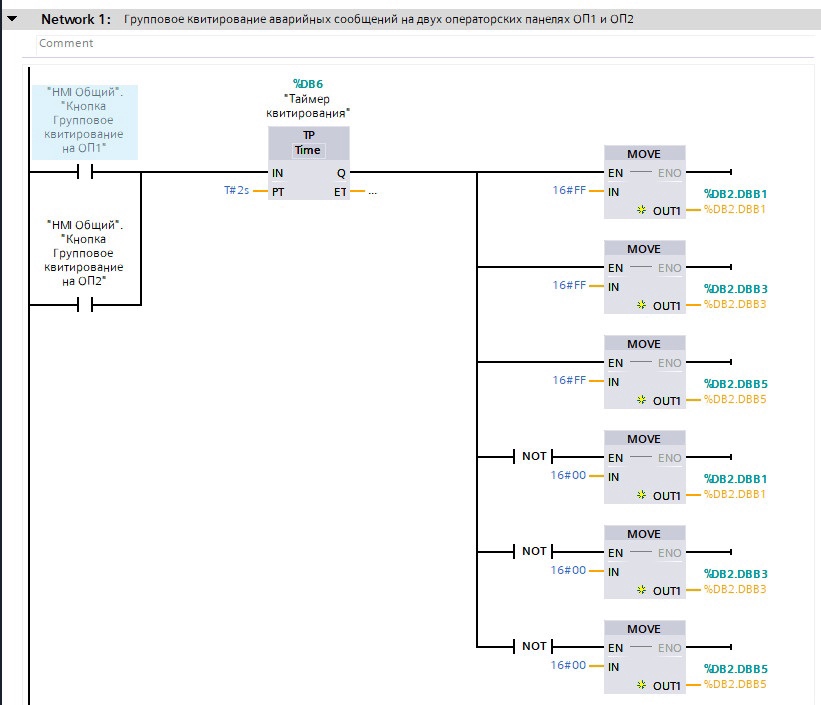

Добавляем в OB1 одну логическую цепочку, в которой при нажатии любой из двух программных кнопок группового квитирования на панелях ОП1 и ОП2, в течение 2 секунд на все триггерные байты квитирования аварийных сообщений отправляются единицы:
