Задание
Написать программу ПЛК S7-1500 для контроля наличия ведомых устройств в сети PROFINET.
Решение
Решение подходит как для сети PROFINET, так и для сети PROFIBUS (и для обеих серий ПЛК SIMATIC: S7-1200 и S7-1500).

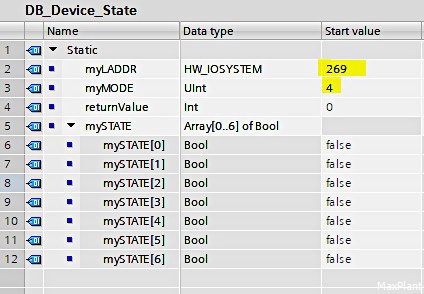

Создаём блок данных DB_Device_State со следующими параметрами:

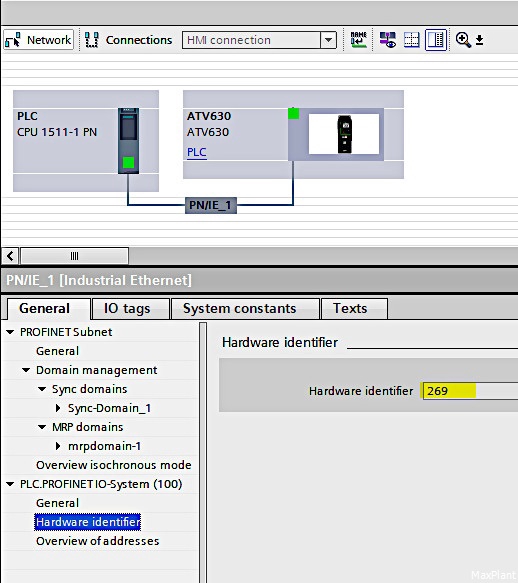

269 – это аппаратный идентификатор сети PROFINET или PROFIBUS:

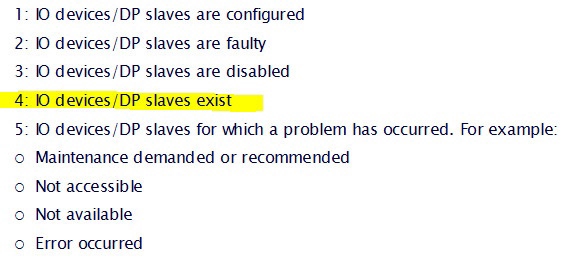

4 – это режим работы инструкции DeviceStates – IO devices exist:

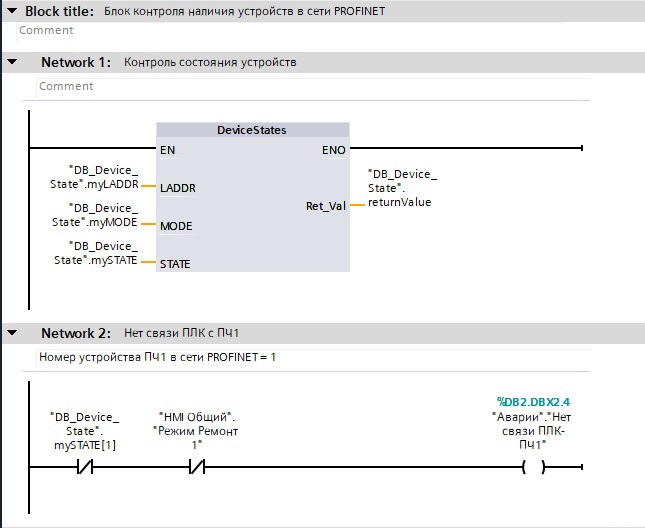

Создаём функцию FC1 «Диагностика сети»:

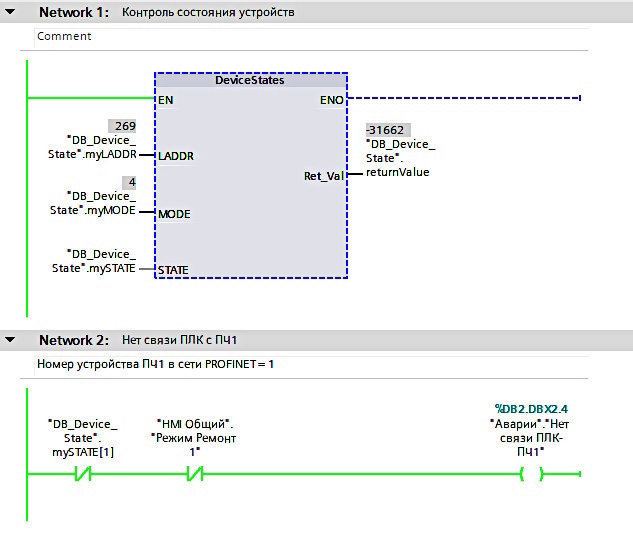

В цепочке 1 вызываем инструкцию DeviceStates с параметрами, привязанными к блоку данных DB_Device_State.
В цепочке 2 прописываем реакцию на исчезновение устройства с номером 1 из сети PROFINET.

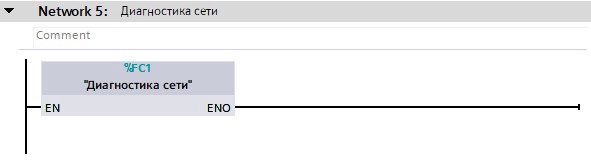

Вызываем эту функцию в блоке OB1:

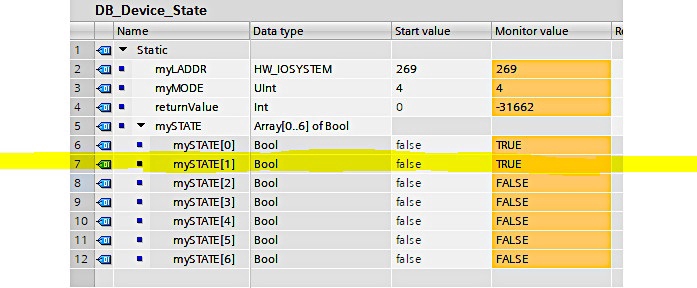

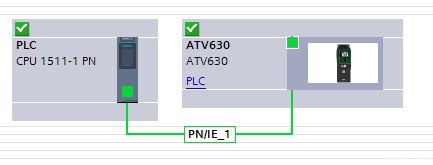

Если устройство с номером 1 (ATV630) есть в сети:
то соответствующий бит в массиве mySTATE = TRUE:
А если устройство пропало из сети, то этот бит = FALSE:

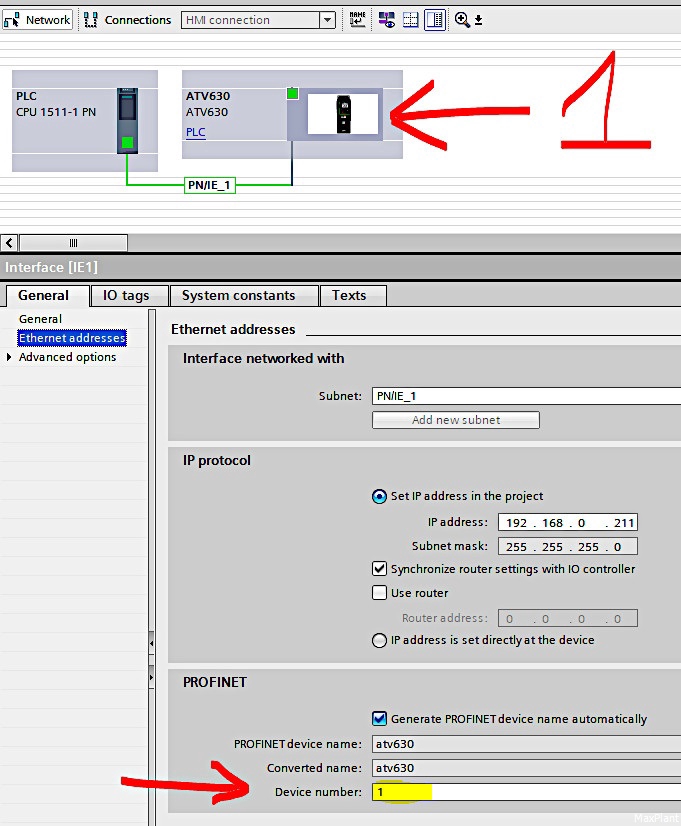

Номер устройства берём здесь:
