Итак, мы добрались до очень важной части – части об управлении АВР. Приведенная ниже информация – о контроллерах АВР или Блоках Управления АВР (БУАВР), а также, о том, какие соображения у меня есть относительно того, когда нужно применять эти контроллеры.

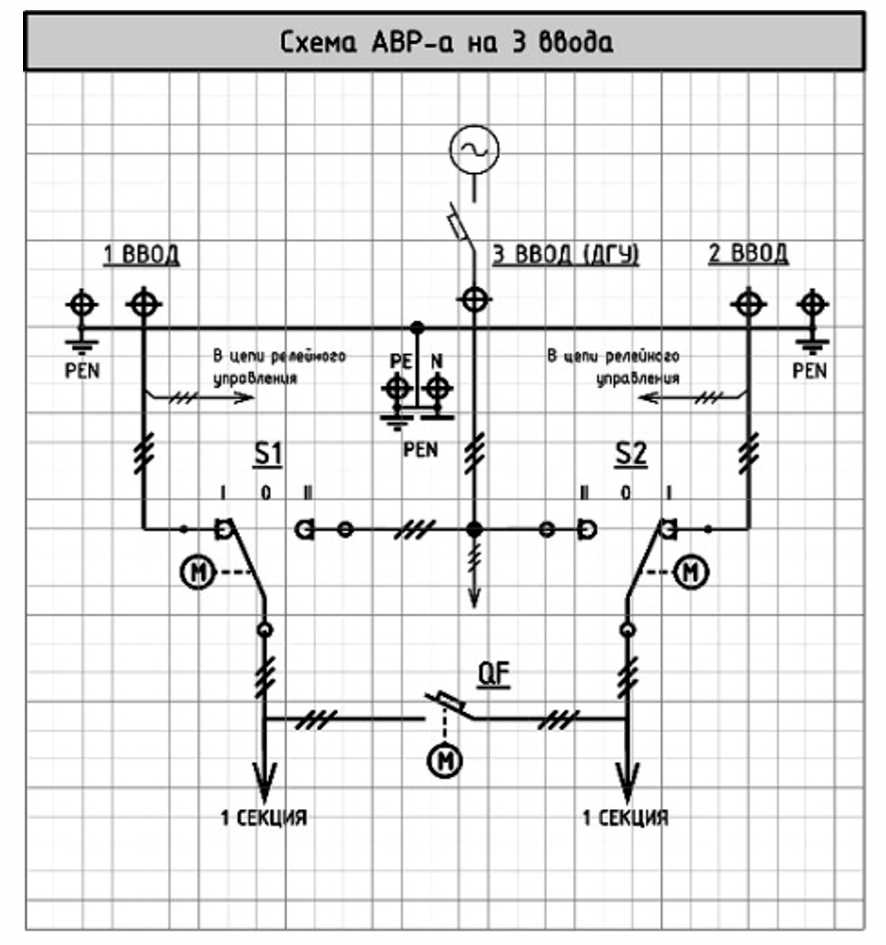

В рассмотренной схеме применены два типа контроллеров типа БУАВР: 1-й контроллер – БУАВР.С.220.12/24 – как основной и другой тип – БУАВР.ЭА.220.12/24.
Смысл таков – 1-й блок управляет основными режимами переключения: работа от 1-го ввода, работа от 2-го ввода, включение секционного автомата. Но вот другой тип применен в двух экземплярах и управляет запуском/остановом ДГУ и включением каждого рубильника в положение «2». Ну так получилось для данной схемы…
В данной схеме организовано свое оперативное питание релейной схемы управления. Есть ИБП необходимой мощности с развязывающим трансформатором, который запитан от силового АВР схемы и дополнительно каждый БУАВР.ЭА запитан от АКБ ДГУ.
О блоках управления
Сейчас в сети «муссируются» статьи о целесообразности применения блоков ПЛК. Тема хорошая, но только для своей ниши. Не нужно их применять везде и всюду – как средство решения всех проблем. У нас частенько прибегают к крайним мерам и на этом мы все, потом, имеем проблемы. А ведь достаточно просто включить логику здравого смысла.
Главный критерий – надежность работы и безопасность!
Некоторые заказчики – сторонники именно релейных схем управления! И применение любых блоков АВР – для них как красная тряпка для быка – ну не хотят они их применять! — «Хочу, чтобы реле были и вольтметры со стрелками!»….
— ….это – 1-й вариант управления АВР.
— 2-й вариант – применение блоков БУАВР.
— 3-й вариант – блоки АВР, наработанные решения иностранных вендоров – Lovato, АВВ, Legrand, Siemens и прочих.
— 4-й вариант ПЛК – программируемые логические реле (контроллеры), тех же вендоров: Schneider Electris – Zelio Logic, Siemens – Logo, Eaton – EASY и прочая. Практически любой производитель модульного оборудования имеет свои программируемые реле-контроллеры.
Из собственного опыта могу, также, отметить, что хорошо себя зарекомендовали блоки БУАВР производства НПП «ВЭЛ». На них я остановлюсь чуть подробнее. Основной задачей при разработке этих блоков была замена элементов релейной схемы управления – фазных реле, реле времени, промежуточных реле приоритета, промежуточных реле, переключателя режима работы, сигнализации на один блок, который выполняет все эти функции. То есть: сведение в одном блоке всех элементов. Реально и фазные реле и реле времени – это электронные устройства. Вот и здесь общее управление на базе микропроцессора, но это центральное управление. При этом все элементы релейного оборудования здесь имеются… Это решение оказалось выгодным финансово – стоимость всех элементов релейных схем больше, чем стоимость одного блока БУАВР. Компактность на уровне: решение места занимает меньше – проще подключать, проще искать неисправность, проще управлять. Внутреннее питание может осуществляться от измерительных вводов (пока не пропадет последняя фаза – прибор имеет питание). Диапазон питания – это диапазон питания по измерительному вводу! Есть модификации блока с добавочным источником питания.
Питание как АС, так и DC
Финансовая сторона имеет еще один аспект – трудозатраты на монтаж, подключение блока. Чтобы подключить релейное оборудование, нужно 2 фазных реле, как минимум одно реле времени, промежуточные реле, переключатель режима работ – это затраты на короб, провода, наконечники и прочее. При применении блока – имеем минимум затрат на дополнительные материалы и оборудование и минимум трудозатрат на подключение. При этом, иногда возможно, применение оболочек меньшего габарита, что опять удешевляет изделие.
Управление и настройки просты, видимы – все вместе и все видно сразу. Кратко опишу, например, блок БУАВР.КИ.220 – это блок для управления двумя коммутирующими устройствами, например, контакторами, от двух вводов и для одной нагрузки.
— Контрольно-измерительные цепи подключены к своим клеммам – они же являются питающими для прибора – это входные цепи.
— Выходные цепи – это выводы исполнительных реле, которые подают сигналы включения на коммутирующие устройства.
— На лицевой панели прибора имеются светодиодные индикаторы, регуляторы настроек и переключатель режимов работы прибора.
— Светоиндикация по каждому вводу отражает – наличие, пропадание напряжения по вводам. Пониженное/повышенное напряжение питающих вводов, авария ввода, неправильное чередование фаз вводов.
— Также по свечению светоиндикатора режима работы можно определить непосредственно, какой режим работы применен – автоматический, автоматический с приоритетом 1-го ввода, или с приоритетом 2-го ввода; или режим «Без приоритетов».
Светоиндикация также отображает, какое исполнительное реле включено – для 1-го ввода или для 2-го ввода. Переключатель режима работы прибора – положения – «Откл», «Авт», «1-й ввод», «Без приоритета», «2-й ввод».
Дополнительно, имеются еще дискретные выводы – но это дополнительная особенность этого прибора и вы потом сами о них прочитаете в руководствах. Следует отметить, что я в своей работе применял эти выводы и это меня хорошо выручило.
Но есть, конечно, и ограничения при применении – если нейтрали по вводам разделены (Два ввода 5-проводные, нейтрали различные, их нельзя объединять) – то в данном случае вышеописанные блоки нельзя применять. Но! Модификация данных приборов продолжается и сейчас готовятся к выпуску более совершенные модели этих блоков (об этом в следующих статьях)…
Что касается ПЛК и других программируемых реле и контроллеров, то я советую: внимательно смотрите схемы включения, обращайте внимание на взаимоблокировки – то, что ПЛК программируются на запреты включения – это одно, а коммутирующие силовые устройства должны иметь свои, именно свои блок-контакты, и взаимоблокировки должны быть организованы именно на них – параллельно логике ПЛК. Потом, механические взаимоблокировки никто не отменял – они тоже должны быть (если это необходимо).
Обращайте внимание на организацию питания ПЛК – оно имеет свои пределы. И если ПЛК откажет – то откажет АВР полностью. ПЛК это дорогостоящее устройство и применяется в большетоковых системах АВР. Это влечет за собой и требования к надежности этих систем, поэтому необходимо уделять повышенное внимание ПЛК, организации их питания, дополнительным взаимоблокировкам и прочим требованиям. И, конечно, необходимо помнить об эксплуатации – это, прежде всего, те люди, которые будут обслуживать ПЛК, и должны уметь их программировать, производить замену и т.д. и т.п…
