Есть задвижка и необходимо реализовать ее плавное открытие и закрытие, при этом выводить на визуализацию степень ее закрытия/открытия в процентах и значение управляющего сигнала в диапазоне 4 – 20 мА. Управление задвижкой осуществляется двумя кнопками.

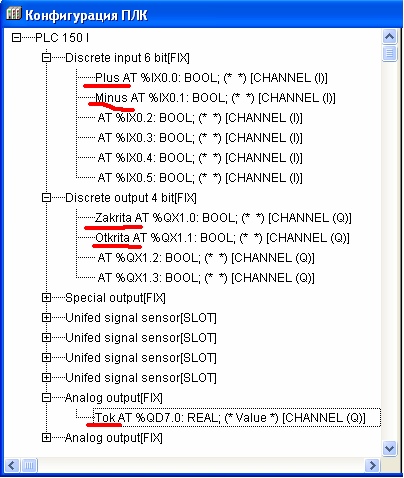

Конфигурирование ПЛК в организаторе объектов показано на рис. 1. К двум дискретным входам подключены 2 кнопки с переменными «Plus» и «Minus» для плавного закрытия и открытия задвижки. Также необходимо сконфигурировать 2 дискретных выхода для сигналов полного закрытия задвижки «Zakrita» и полного открытия – «Otkrita». И, кроме того, самое главное нужен 1 аналоговый выход для сигнала 4 – 20 мА для управления реальной задвижкой. Току 4 мА будет соответствовать полное закрытие, а сигналу 20 мА – полное открытие.

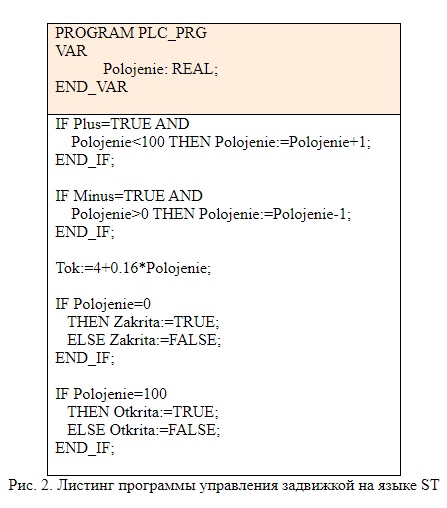

Листинг программы на языке ST изображен на рис. 2. Локальная переменная «Polojenie» имеет реальный тип, все остальные переменные связаны с физическими входами/выходами.

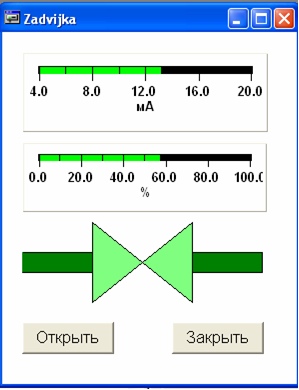

Визуализация работы программы управления задвижкой показана на рис. 3. Для визуализации удобно использовать следующие элементы: 2 столбчатых указателя для визуализации значений по току и степени закрытия задвижки, сама задвижка нарисованная в виде полигона, трубопровод как 2 прямоугольника, 2 кнопки на закрытие и открытие задвижки.
Кнопка «Открыть» связана с физическим входом «Plus», кнопка «Закрыть» – с входом «Minus». Первый столбчатый указатель завязан на переменную «Tok», второй указатель связан с переменной «PLC_PRG.Polojenie». Изображение задвижки в виде полигона сконфигурировано с переменной на изменение цвета «NOT Zakrita»
