Задание
Необходимо связать LOGO! с WinCC
Решение

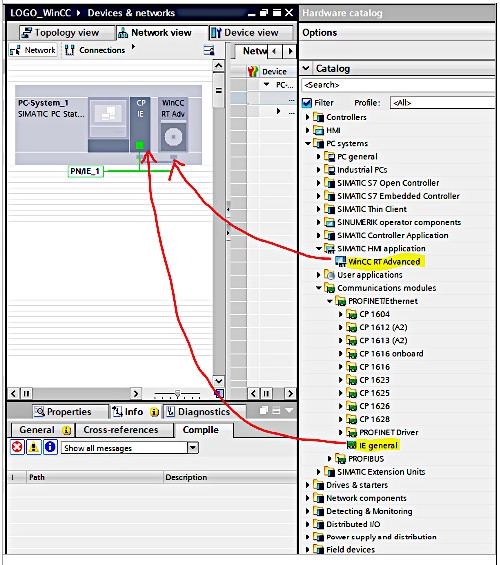

Создаём новый проект в WinCC Advanced V16 и добавляем из Hardware catalog приложение WinCC RT Advanced и сетевую карту IE general:
Задаём IP адрес сетевого адаптера ПК, на котором установлена WinCC:

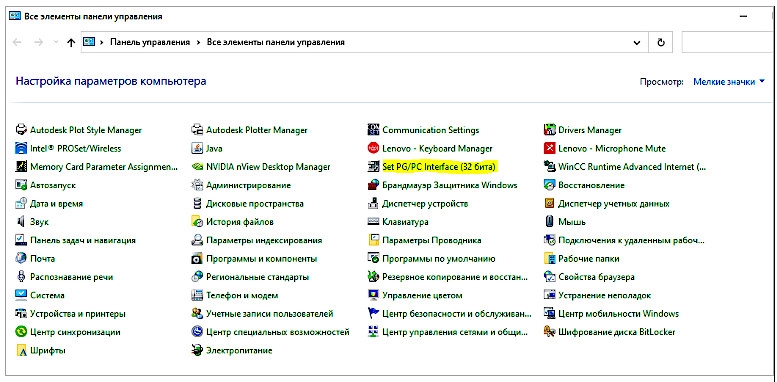

Из панели управления вызываем Set PG/PC Interface:

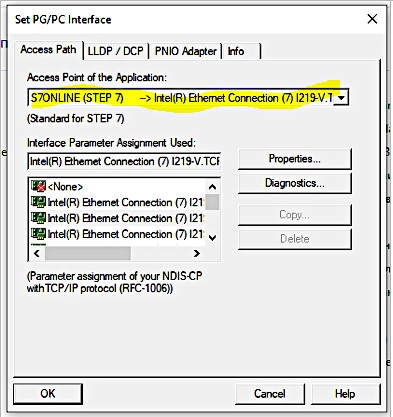

Выбираем точку доступа приложения (WinCC) к физическому сетевому адаптеру:

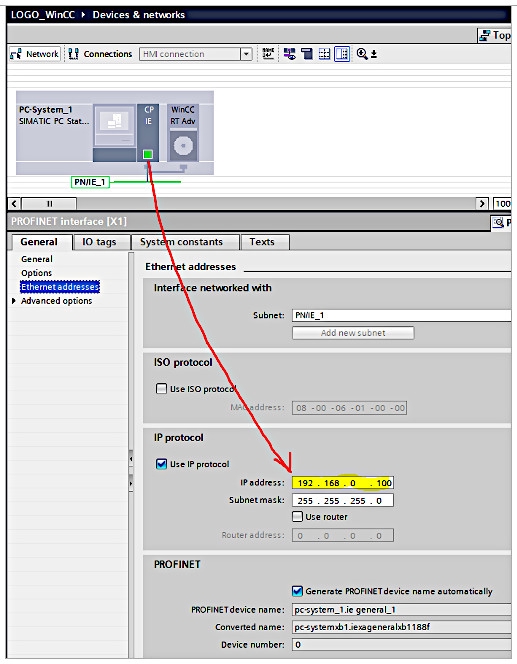

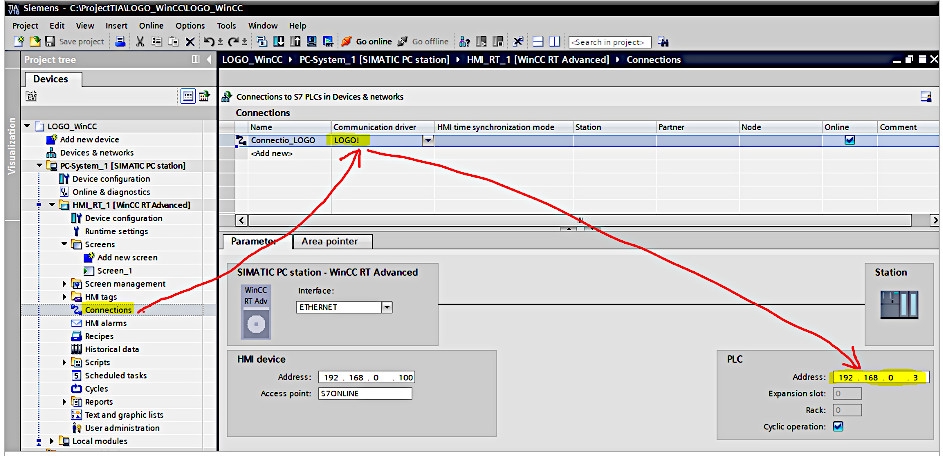

Создаём HMI соединение c LOGO! и задаём IP адрес LOGO!:

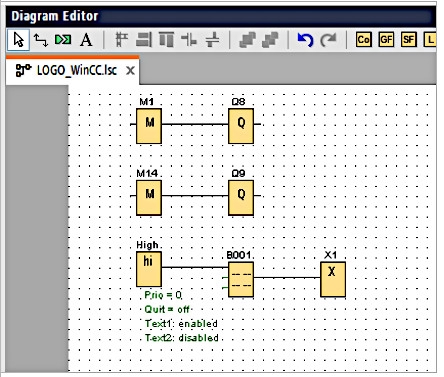

Пишем простую программу LOGO!:

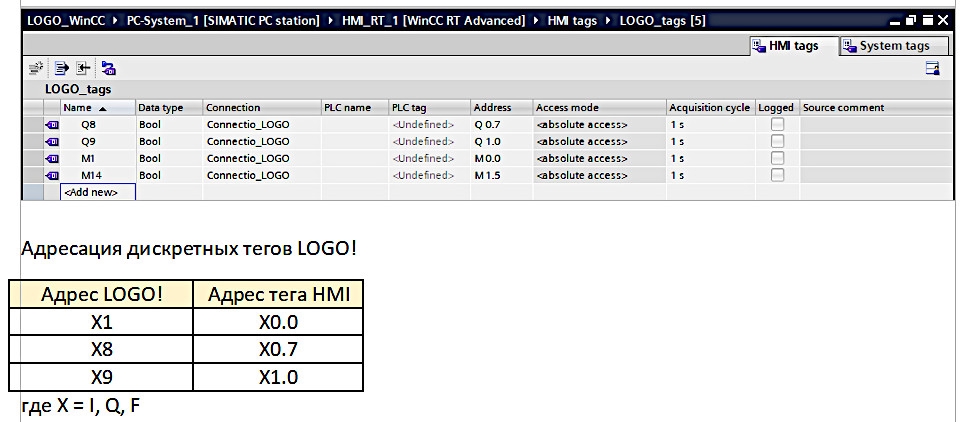

Создаём теги WinCC Advanced, привязанные к входам, выходам и флажкам LOGO!:

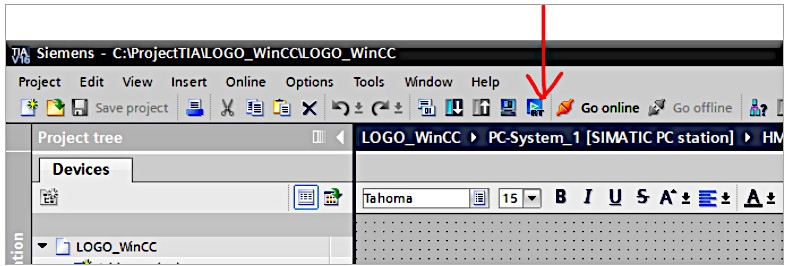

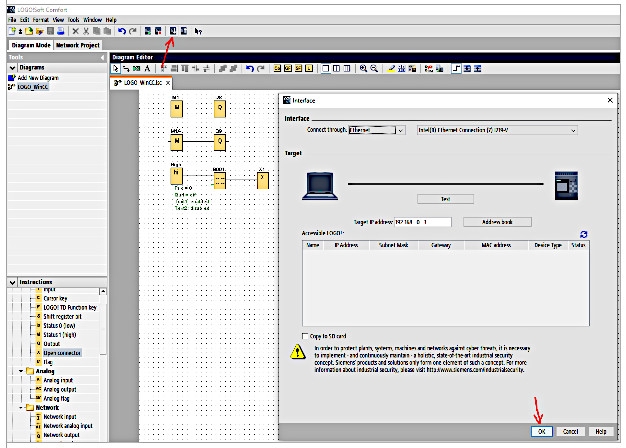

Загружаем программу в LOGO!:

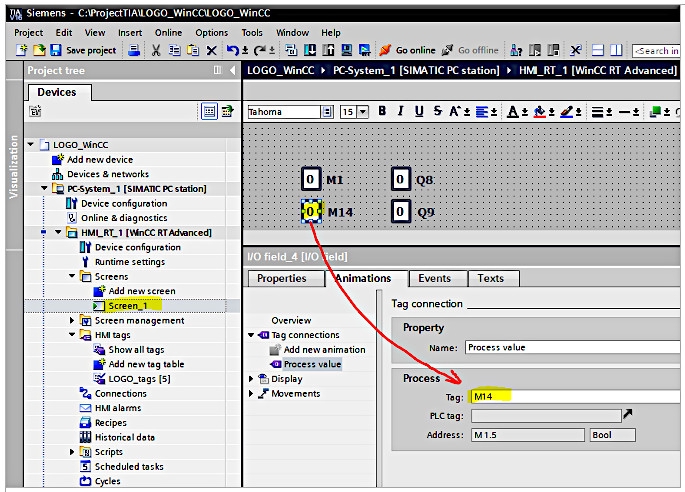

Создаём экран HMI с четырьмя полями ввода-вывода и привязываем их к тегам M1, M14, Q8, Q9:
Запускаем Runtime WinCC:

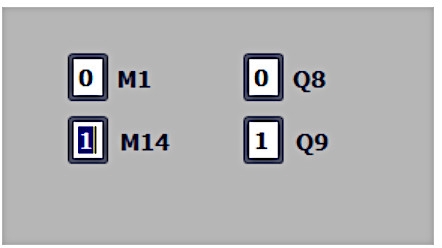

В Runtime изменяем M1 и M14 и наблюдаем, как изменяются Q8 и Q9:
