Описание Сервера автоматизации СА-02м

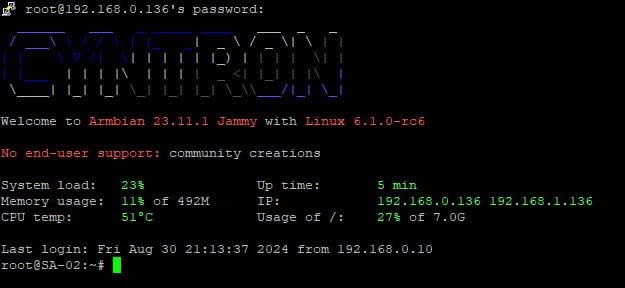

Питается от 24 вольт постоянного тока через торцевой разъем от модуля питания МП-02м. Там же в торцевых разъемах (слева и справа по одному) расположены RS-485, к которым можно подключить модули расширения МР-02м для увеличения количества входоввыходов (дискретные, аналоговые). Устройство на базе одноплаточника с «камнем» Allwinner A40i. Установлен Armbian + Linux 6.1.0-rc6. Оперативной памяти 512 Мб, eMMC на 8 Гб, чего вполне достаточно для диспетчеризации 5 000 тегов в MasterSCADA4D (по информации о нагрузочных тестах СА-02м в ООО «МПС Софт»).

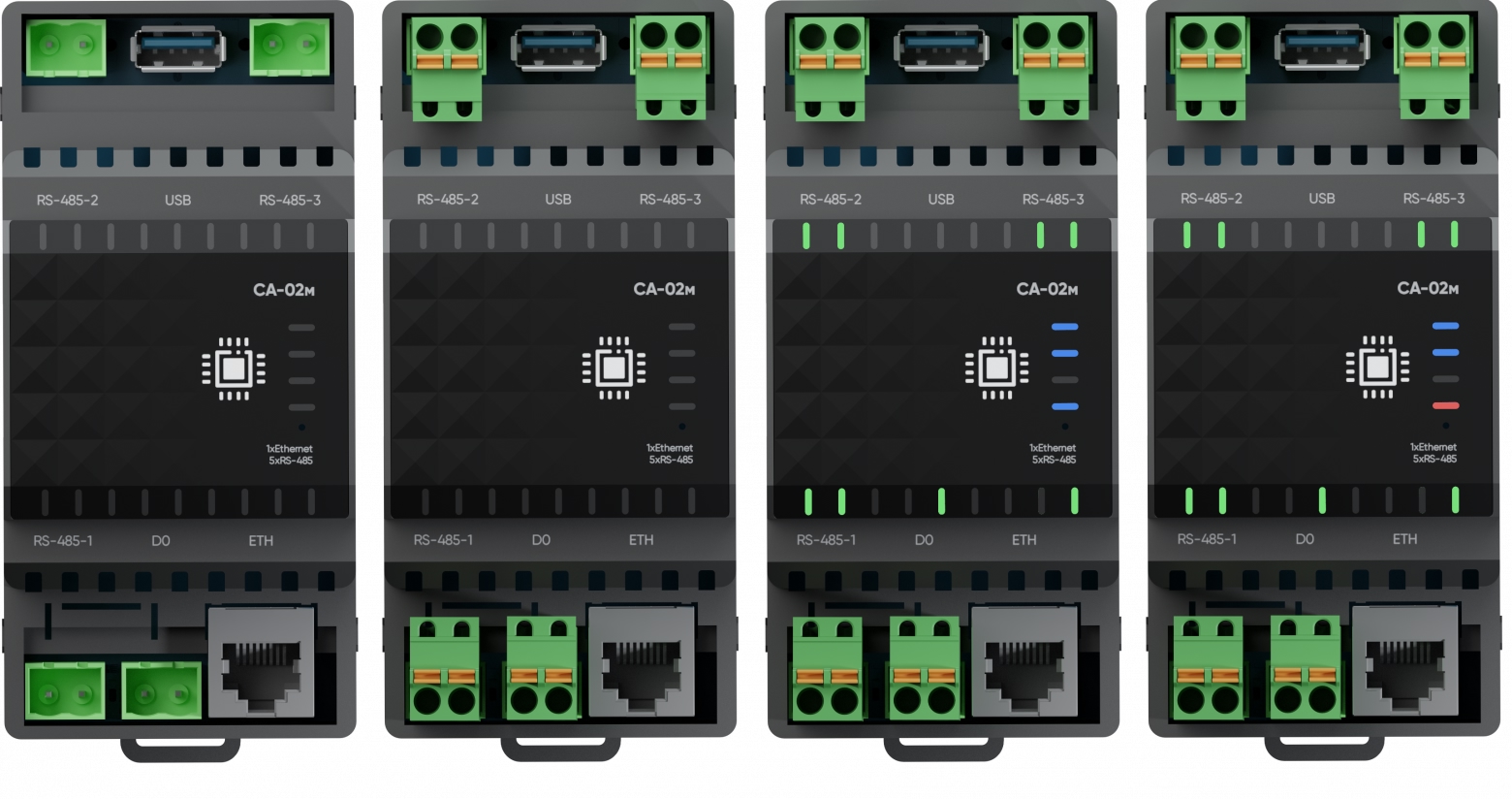

У сервера автоматизации СА-02м на борту 5 RS-485, один из которых с гальванической развязкой (изолированный). При установке системы диспетчеризации появляется возможность опрашивать различное инженерное и сетевое оборудование по протоколам МЭК 61850, МЭК 60870-5-104, Modbus RTU, Modbus TCP, OPC UA, SNMP, MQTT, BACnet, Profinet, Меркурий и других, что позволяет создать локальную систему учета электроэнергии, управлять системами вентиляции и кондиционирования воздуха, освещением, отоплением и т.д.
Так же есть возможность установить SCADA Каскад, Simple-SCADA, CoDeSys, NodeRed, OpenHab, Home Assistant и любое другое совместимое ПО.

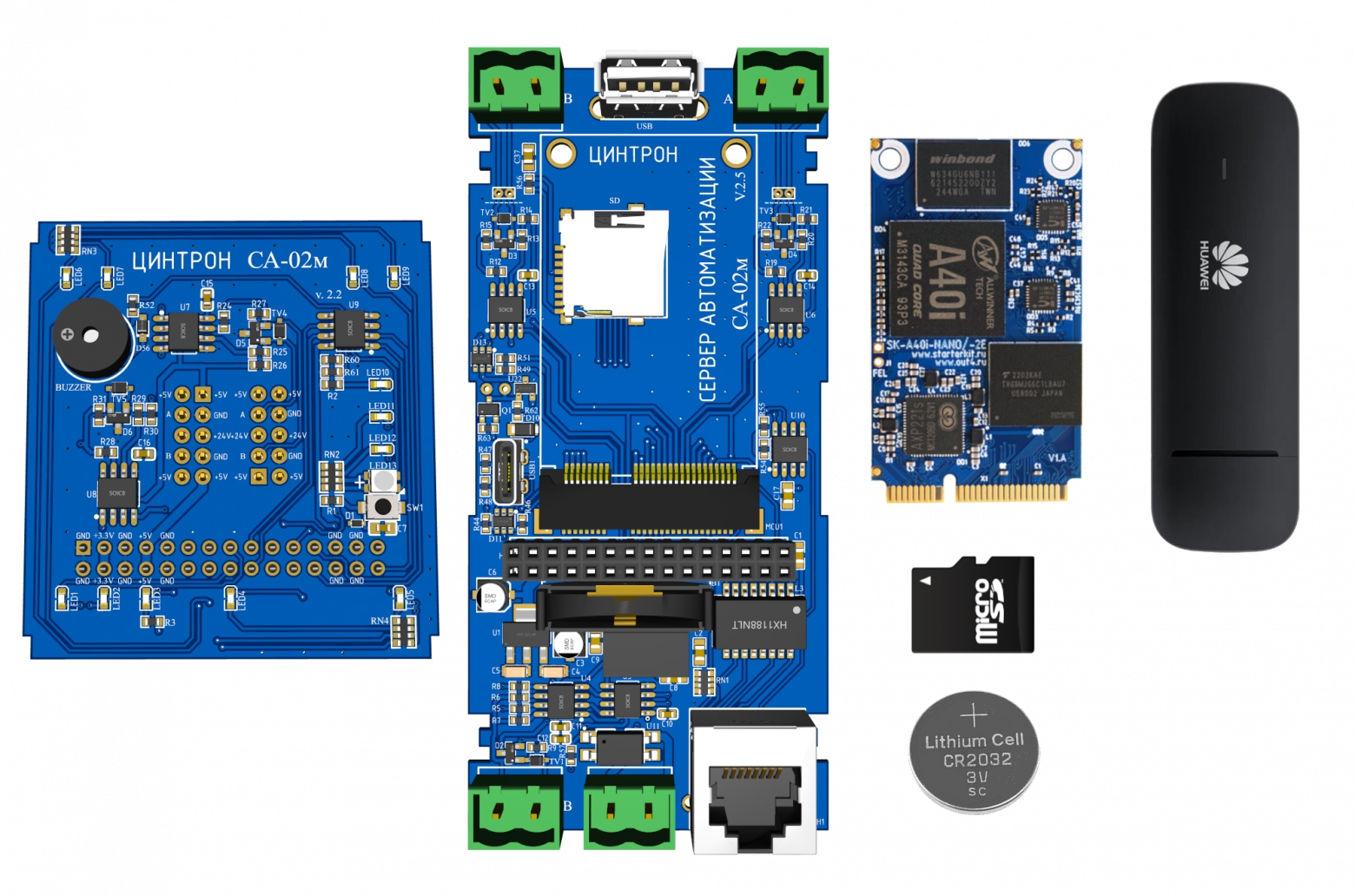

«Под капотом»
На верхней плате:
- пара микросхем для RS-485 в торцевых разъемах
- пищалка
- статусные светодиоды
- кнопка перезагрузки
На нижней плате:
- 3 разъема для RS-485
- разъем для дискретного выхода
- Ethernet
- USB type-C + USB Type A
- управление питанием USB для перезагрузки модемов
- разъем под microSD
- PCI-e для одноплаточника
- батарейка для часов реального времени (RTC)

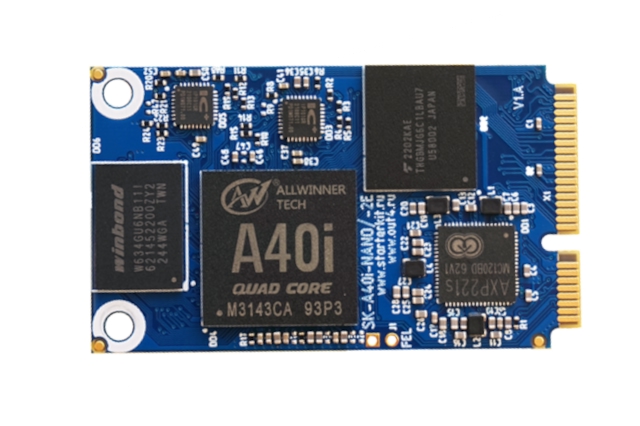

Характеристики «одноплаточника» на Allwinner A40i
- Allwinner A40i — 4xARM Cortex-A7 1200МГц
- 512 Мб DDR3 DDR-1200
- 8 Гб eMMC
- 2 х Ethernet 100/10M, 2 x USB
- I/O: CAN, UART, SPI, I2C, PWM, HP-out, TV-in, GPIO …
- Размеры PCI-e 30х51х4мм
- Температурный диапазон -40 … +85 °C
Как это работает

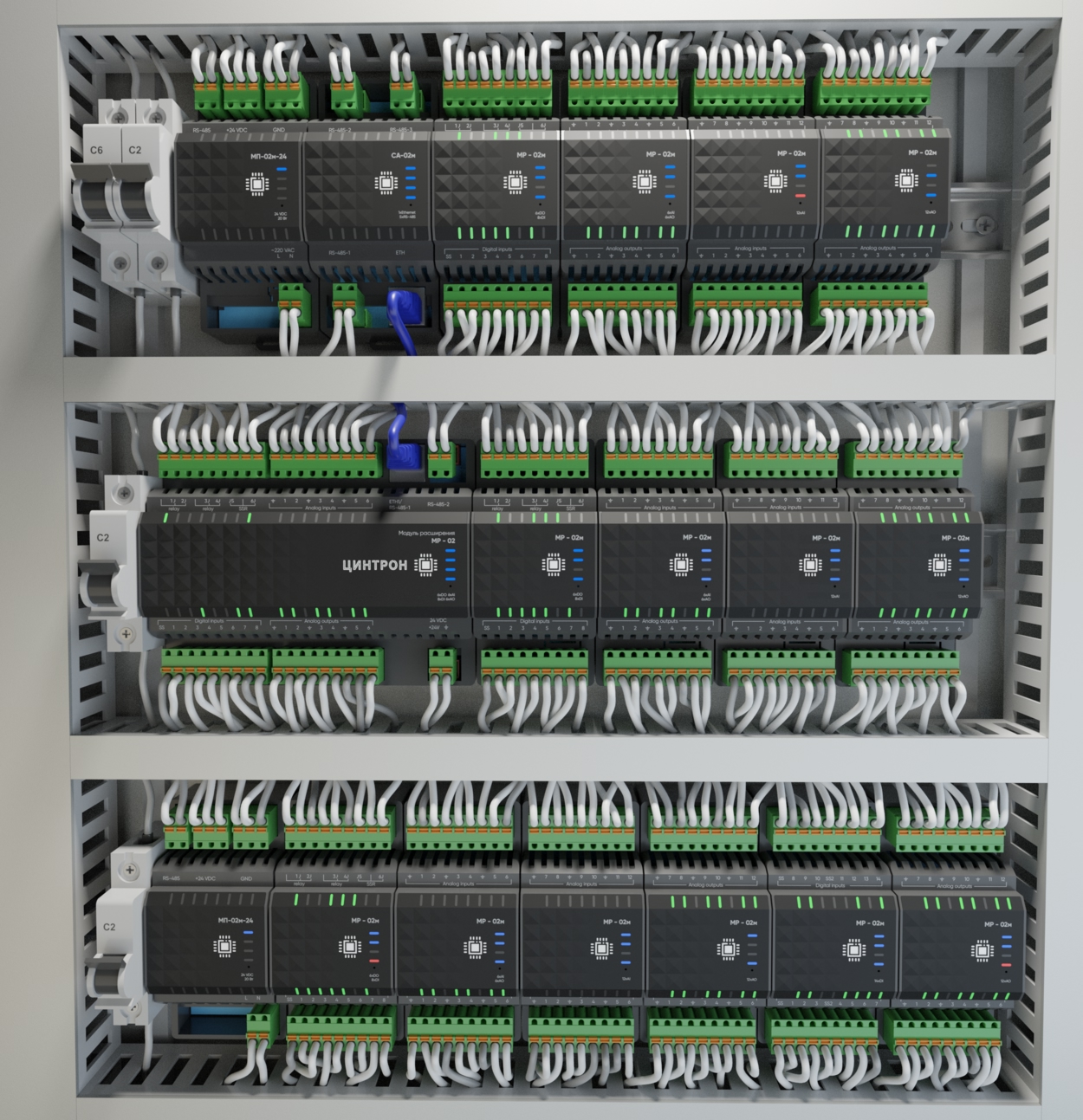

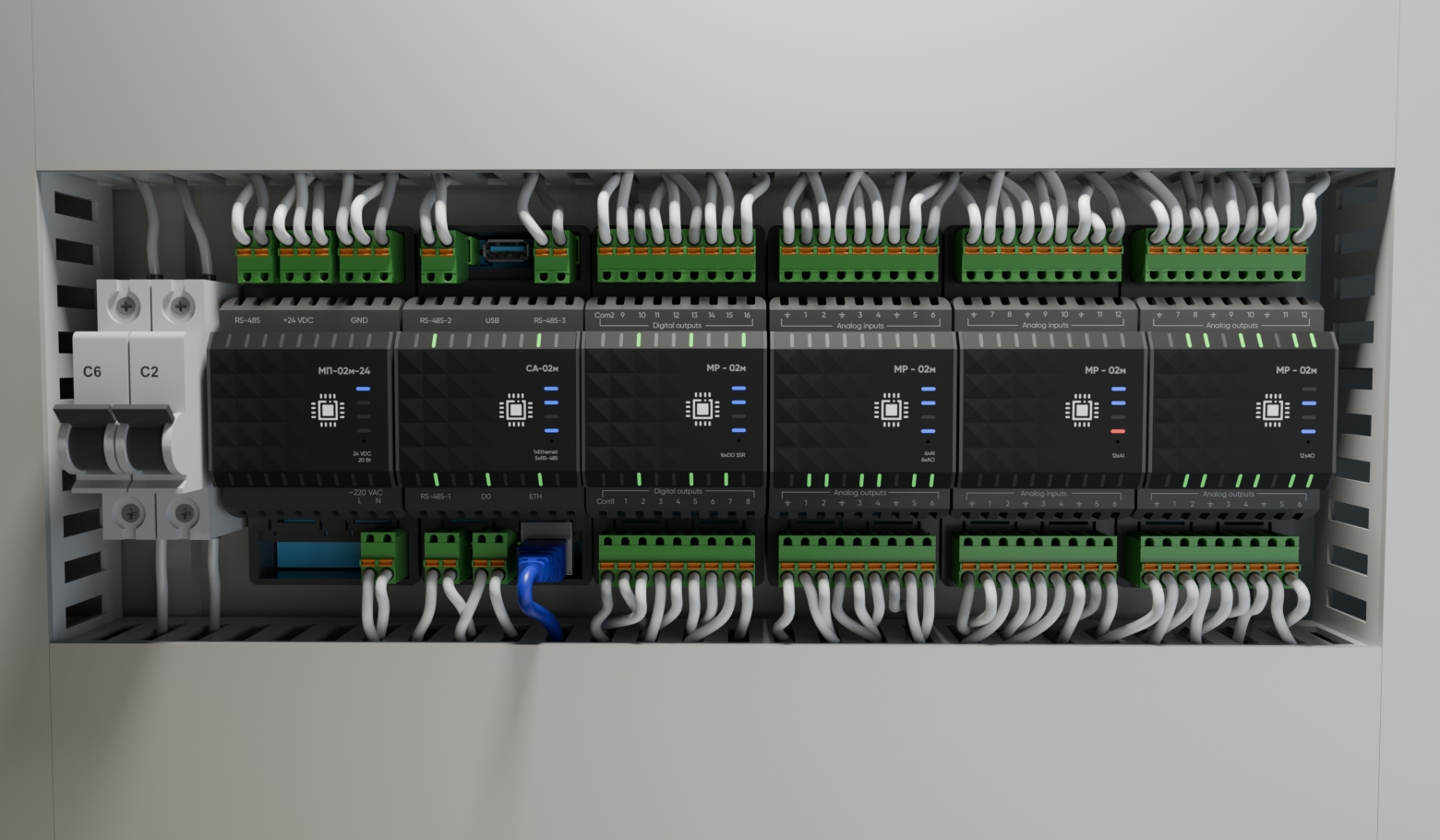

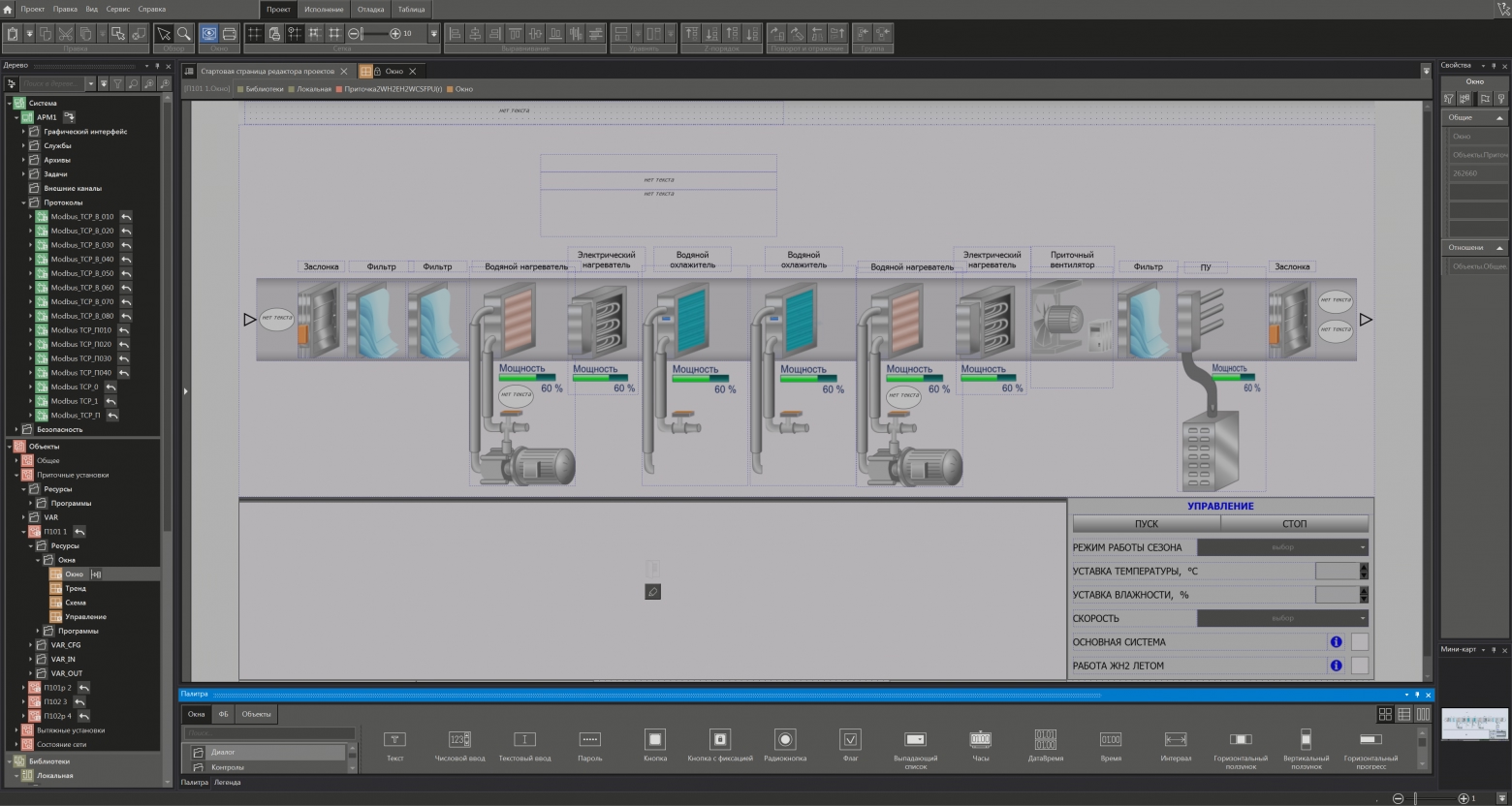

Подключили сервер автоматизации СА-02м к модулю питания МП-02м-24, подключили модули расширения, разработали проект диспетчеризации в MasterSCADA4D с нужной логикой работы и загрузили его.
Подключились на web по IP и управляете нужным оборудованием через графический интерфейс.
Затем добавили счетчики электроэнергии и реализовали энергоучет.
Воткнули USB модем, настроили подключение к серверу, так как это все в контейнере за пол версты от офиса и кабель не проложить до него. Потом добавили интеграцию с телеграм и начали получать уведомления на телефон. Добавили модуль с LoRaWAN для беспроводных датчиков и связи с другим контейнером. По SNMP добавили пару серверных стоек, для большего спокойствия, и можно идти на новогодние праздники.
Передумали, зашли под админкой, поставили CoDeSys с Control Basic M лицензией, и используете, как ПЛК. Нужно для дома — NodeRed и Home Assistant.
Ссылки, идеи
Будем рады Вашим идеям, предложениям и содействию по расширению функционала и возможностей СА-02м.
Сервер автоматизации СА-02м, модуль питания и модули расширения можно посмотреть тут: ЦИНТРОН — Устройства автоматизации
Одноплаточник можно глянуть тут: SK-A40i-NANO-2E
