Simple-Scada – это бесплатная SCADA-система, обеспечивающая сбор, обработку, архивирование и визуализацию технологических процессов. При создании Scada-системы большое внимание было уделено разработке максимально простого и понятного для конечного пользователя интерфейса.
Связь с объектами автоматизации обеспечивается при помощи технологии OPC. Поддерживаются версии OPC DA 3.0 и ниже. Это дает возможность использования Simple-Scada с широким спектром промышленных контроллеров.

Характеристики и краткая информация:

• поддержка сенсорного экрана;
• работа с любыми (локальными или удаленными) OPC DA-серверами версии 3.0 или ниже;

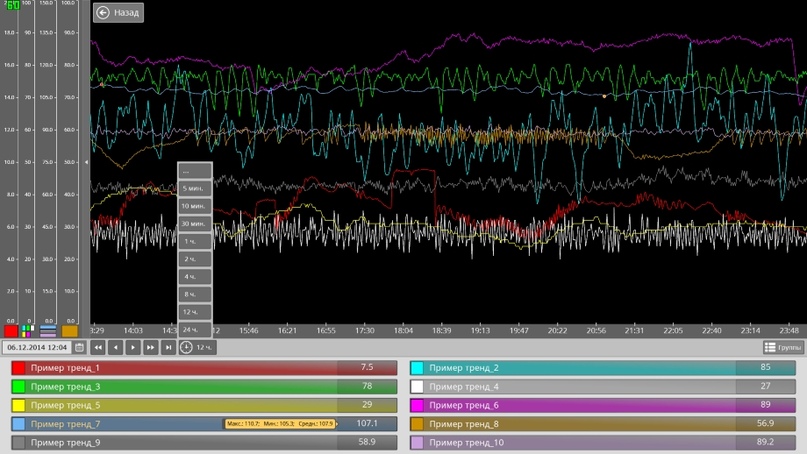

• неограниченное кол-во трендов, возможности просмотра минимума, максимума или среднего значения для любого тренда за выбранный интервал;
• для каждой группы трендов можно задать свой интервал и добавить до 10 трендов;
• ведение лога сообщений (объемом до 10000 сообщений) (аварии/предупреждения/оповещения);
• возможность звукового оповещения при аварийных и предупреждающих сообщениях;
• все созданные мнемосхемы автоматически адаптируются под разрешение компьютера, на котором запускается проект;
• печать мнемосхем и графиков;
• возможности добавления пользовательских изображений в формате .PNG (+ анимация);
• DirectX или OpenGL рендер по выбору пользователя;
• низкие системные требования;
• подробная документация;
• компактность и переносимость;
• вся система (включая демонстрационный проект и руководство) занимает всего 5.1 Мб.

Simple-Scada не использует присущую большинству Scada-систем отрисовку графики на формах. Вместо этого используется DirectX или OpegGL рендер на выбор пользователя.

Преимущества данного метода:

• быстрая загрузка;
• высокое быстродействие;
• небольшой размер программы;
• возможность создания сложных графических схем без ущерба производительности.

Благодаря небольшому размеру, низким системным требованиям и поддержке сенсорного экрана Simple-Scada может использоваться во встраиваемых системах и даже в самых дешевых Windows планшетах.

Источник: http://www.asu-tp.org/index.php?option=com_content&task=view&id=427&Itemid=79
