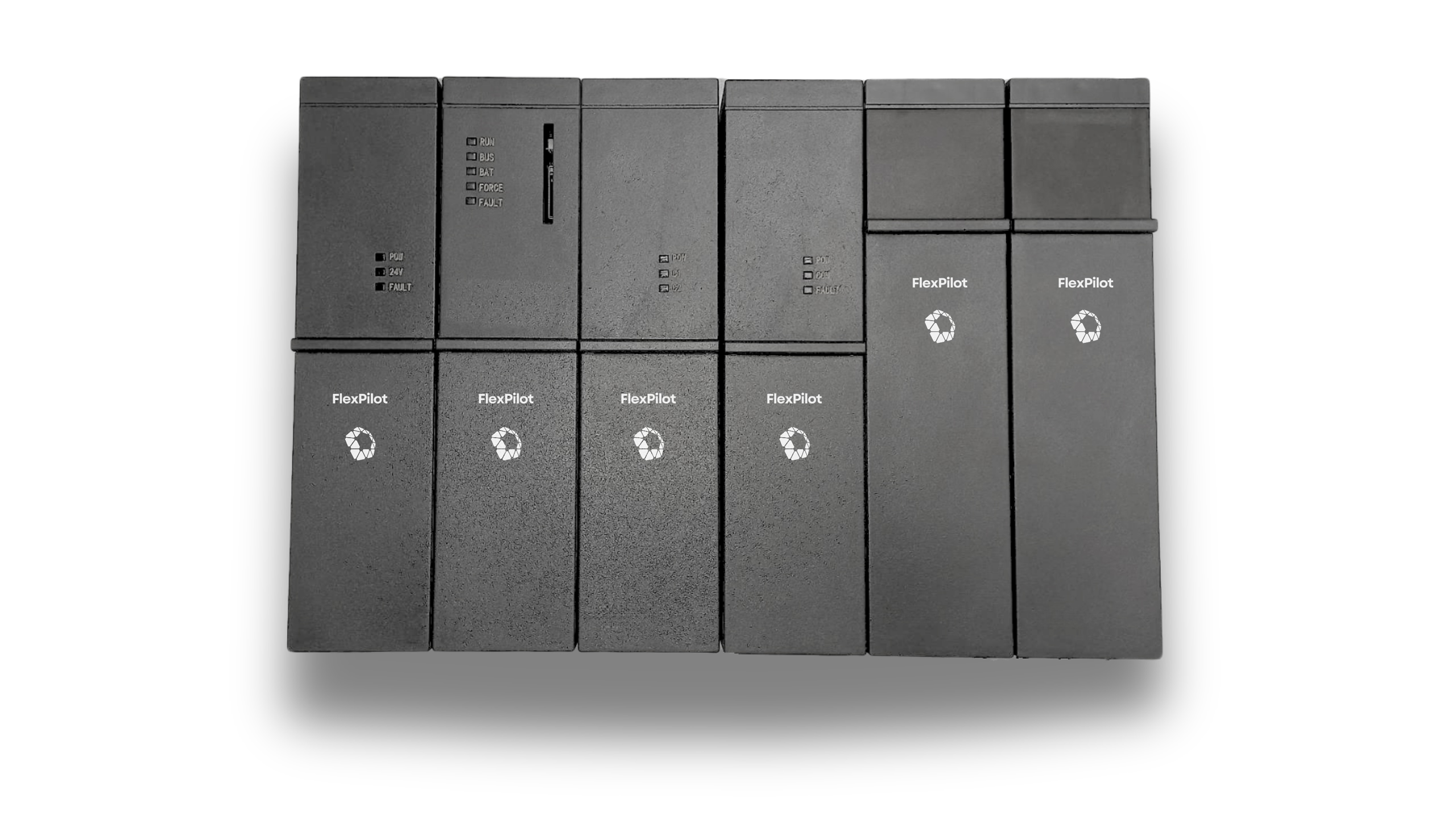

В условиях стремительного развития промышленной автоматизации и цифровизации производства особую актуальность приобретают высокопроизводительные и гибкие системы управления технологическими процессами. Компания Айтерика представляет свою флагманскую модель – FlexPilot R3, воплощающую передовые технологии и инновационные подходы к построению систем автоматизации.
Введение
FlexPilot R3 является частью нового семейства продуктов, разработанных с учётом современных требований к АСУ ТП. Данная серия уже успешно зарекомендовала себя на различных рынках, включая автоматизацию железнодорожных систем, угольную промышленность, очистку воды, системах HVAC, энергетической промышленности и автоматизацию трансформаторных подстанций. Широкий спектр применений демонстрирует универсальность и надёжность решения FlexPilot R3.
Архитектура и производительность
В основе FlexPilot R3 лежит высокопроизводительный процессор, основанный на архитектуре ARM и имеющий тактовую частоту 1 ГГц, что обеспечивает впечатляющую вычислительную мощность при низком энергопотреблении. Использование семейства ARM-процессоров позволяет достичь оптимального баланса между производительностью и энергоэффективностью, что особенно важно для систем с ограниченными ресурсами питания. Это преимущество позволяет сократить затраты на обеспечение гарантированным (бесперебойным) питанием.
Контроллер оснащён 16 Мбайт памяти для исполнительной программы и 64 Мбайт встроенной памяти для хранения данных, что обеспечивает достаточный объём для хранения программ, данных и архивов. Операционная система реального времени (ОСРВ) гарантирует детерминированное выполнение задач с минимальными задержками. Время выполнения одной инструкции составляет всего 10 нс, что обеспечивает высокую скорость реакции на изменения в технологическом процессе. Одним из ключевых преимуществ FlexPilot R3 является достижение высоких показателей компактности при сохранении функциональности. Малый вес и габариты устройства в сочетании с повышенной производительностью выгодно отличают его от аналогичных систем того же уровня. Это позволяет оптимизировать пространство в шкафах управления и снизить затраты на монтаж и обслуживание.
Коммуникационные возможности
FlexPilot R3 обладает широкими коммуникационными возможностями:
- два порта Ethernet 10/100/1000 Мбит/с с поддержкой протоколов Modbus TCP, OPC UA, CODESYS OPC UA;
- модуль расширения порта Ethernet с 1 портом и 4 портами RS-485 для работы с полевыми устройствами по Modbus RTU/TCP;
- модуль с портом шины связи CAN2.0;
- модуль CANopen communication;
- модуль связи EtherCAT;
- модуль связи Profibus-DP;
- модуль связи Profinet.

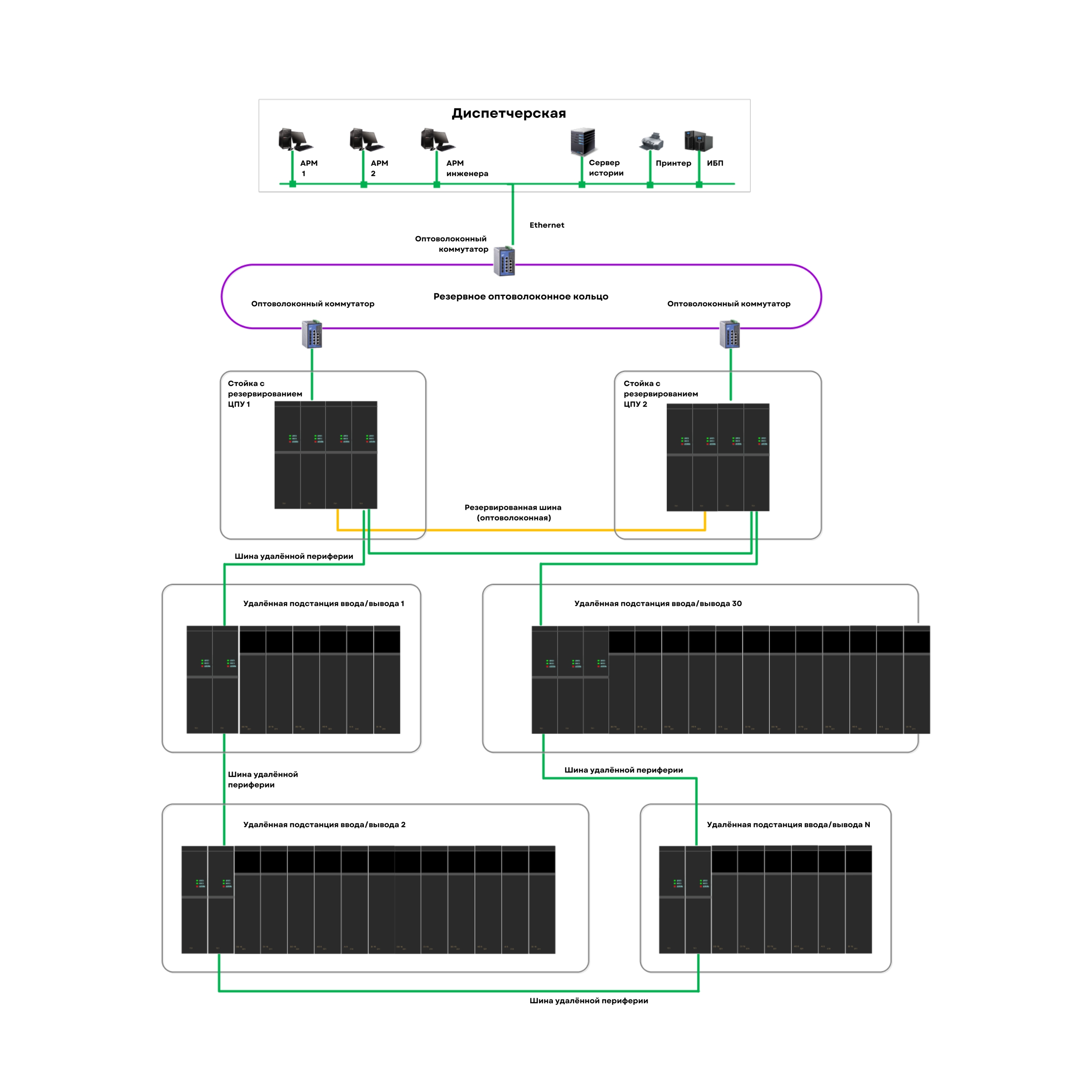

Также в системе используются модули связи для реализации распределённого управления, которые объединяют единой шиной опроса на скорости 100 Мбит/с периферийные корзины ввода вывода. Максимальное количество корзин может достигать тридцати под управлением одного ЦПУ, а максимальная ёмкость тегов такого кластера – до 40 000. Таким образом можно собирать различные комбинации кластеров с удалённой периферией ввода-вывода, создавая системы с необходимой ёмкостью. Наличие разнообразных интерфейсов позволяет интегрировать FlexPilot R3 в существующие АСУ ТП и организовывать взаимодействие с широким спектром оборудования. Такой функционал обеспечивает возможность реализации концепции «Индустрия 4.0» и создания распределённых систем управления.
Модули ввода-вывода
FlexPilot R3 реализует работу с распределённой системой ввода-вывода на базе модулей серии FP-R3. Доступны следующие типы модулей:
- дискретные входы (24 В пост. тока, 16, 32 канала, 220 В пер. тока, 8, 16 каналов);
- дискретные выходы (24 В пост. тока, 16, 32 канала 0,5 А на канал 220 В АС 8,16 каналов 5 А на канал);
- аналоговые входы (4…20мА/1…5В/0…20мА/0…10В/±20мА/±10В, 8, 4 канала, 16 бит с точностью 0,2%, 0,1%);
- аналоговые выходы (4～20мА/1～5В/0～20мА/0～10 В/±20 мА/±10 В, 4, 8 канала, 16 бит);
- модули для подключения термопар и термосопротивлений;
- модуль измерения частоты, 2 Гц … 20 кГц;
- 16-канальный модуль с функцией регистрации событий (SOE).
Особое внимание уделено точности измерений. Измерительные модули FlexPilot R3 работают с высочайшей точностью, которая по желанию заказчика может быть доведена до тысячных долей процента от шкалы. Это открывает новые возможности для применения системы в отраслях, требующих прецизионного контроля параметров технологических процессов.
Модули ввода-вывода подключаются к контроллеру по высокоскоростной шине СС, СЕ либо внутренней шине СН, обеспечивающей скорость передачи данных до 100 Мбит/с. Поддерживается горячая замена модулей без остановки технологического процесса, что повышает гибкость системы и снижает время простоя при обслуживании.
Программирование и конфигурирование
Программирование FlexPilot R3 осуществляется в среде разработки, поддерживающей все пять языков стандарта МЭК 61131-3:
- LD (Ladder Diagram);
- FBD (Function Block Diagram);
- ST (Structured Text);
- IL (Instruction List);
- SFC (Sequential Function Chart).
Среда разработки предоставляет разработчикам широкий набор инструментов:
- встроенный отладчик с поддержкой точек останова и пошагового выполнения;
- система контроля версий;
- библиотека стандартных функциональных блоков;
- Средства для создания пользовательских функциональных блоков.
Надёжность и отказоустойчивость
FlexPilot R3 разработан с учётом высоких требований к надежности промышленного оборудования:
- диапазон рабочих температур: от 0 до +60°C;
- степень защиты корпуса: IP20;
- устойчивость к вибрациям и ударам согласно ГОСТ 28203-89;
- наработка на отказ: не менее 100 000 часов;
- гальваническая изоляция входов-выходов: 1000 В.
Одной из ключевых особенностей FlexPilot R3 является поддержка горячего резервирования. Система может быть сконфигурирована в режиме горячего резерва как на уровне центральных процессоров, так и на уровне модулей питания. Это обеспечивает высочайший уровень отказоустойчивости и минимизирует риск простоя технологического оборудования.
Интеграция с MES- и ERP-системами
FlexPilot R3 обеспечивает бесшовную интеграцию уровня АСУ ТП с системами управления производством (MES) и корпоративными информационными системами (ERP):
- встроенный OPC UA сервер с поддержкой профиля безопасности PubSub;
- поддержку протокола Modbus RTU/TCP.
Эти возможности позволяют организовать эффективный обмен данными между уровнями производства и управления предприятием, что критически важно для реализации концепции «Индустрия 4.0».
Регистрация событий и точное время
В системе FlexPilot R3 реализован модуль регистрации событий с меткой точного времени (SOE – Sequence of Events). Это позволяет с высокой точностью фиксировать последовательность событий в технологическом процессе, что особенно важно для анализа аварийных ситуаций и оптимизации работы оборудования.
Система синхронизации времени поддерживает протокол NTP (Network Time Protocol) для обеспечения точности временнЫх меток до миллисекунд. Это открывает новые возможности для применения FlexPilot R3 в системах, требующих высокоточной синхронизации, таких как энергетические объекты или системы управления движением.
Примеры применения
FlexPilot R3 успешно применяется в различных отраслях промышленности:
Автоматизация железнодорожных систем:
· Системы управления движением поездов
· Автоматизация сортировочных горок
· Мониторинг состояния железнодорожной инфраструктуры
Угольная промышленность:
· Автоматизация добычных комплексов
· Системы вентиляции и безопасности шахт
· Управление конвейерными линиями
Очистка воды:
· Управление процессами фильтрации и дезинфекции
· Мониторинг качества воды
· Автоматизация насосных станций
Индустрия HVAC:
· Управление системами вентиляции и кондиционирования
· Оптимизация энергопотребления зданий
· Мониторинг качества воздуха
Энергетическая промышленность:
· Автоматизация котельных
· Управление тепловыми пунктами
· Оптимизация распределения тепловой энергии
Трансформаторные подстанции:
· Мониторинг и управление силовыми трансформаторами
· Автоматизация распределительных устройств
· Системы релейной защиты и автоматики
Нефтегазовая отрасль:
· Управление дожимными насосными станциями
· Автоматизация установок подготовки нефти
· Системы телемеханики для нефтепроводов
Химическая промышленность:
· Управление реакторами полимеризации
· Автоматизация производства минеральных удобрений
· Системы дозирования и смешивания компонентов
Пищевая промышленность:
· Управление линиями розлива напитков
· Автоматизация хлебопекарного производства
· Системы управления холодильными камерами
Машиностроение:
· Управление станками с ЧПУ
· Автоматизация сборочных линий
· Системы тестирования готовой продукции
Заключение
FlexPilot R3 представляет собой современное и высокопроизводительное решение для построения систем автоматизации различного масштаба и сложности. Сочетание мощной аппаратной платформы, развитых коммуникационных возможностей и удобных средств разработки делает FlexPilot R3 привлекательным выбором для системных интеграторов и конечных пользователей.
Ключевые преимущества FlexPilot R3:
- высокая производительность и детерминированность работы;
- компактность и энергоэффективность;
- широкие коммуникационные возможности;
- поддержка распределённых систем ввода-вывода с высокой точностью измерений;
- соответствие современным требованиям информационной безопасности;
- удобные средства программирования и конфигурирования;
- возможность интеграции с системами верхнего уровня;
- надёжность и отказоустойчивость с поддержкой двойного резервирования;
- модуль регистрации событий с меткой точного времени (SOE);
- универсальность применения в различных отраслях промышленности.
FlexPilot R3 позволяет реализовывать сложные алгоритмы управления, обрабатывать большие объёмы данных и обеспечивать высокую скорость реакции на изменения в технологическом процессе. Это делает его оптимальным выбором для создания современных и эффективных АСУ ТП в широком спектре отраслей – от железнодорожного транспорта до пищевой промышленности.
Благодаря своей универсальности, надёжности и инновационным технологиям, FlexPilot R3 становится ключевым элементом в стратегии цифровой трансформации промышленных предприятий. Система не только отвечает текущим потребностям рынка, но и обеспечивает задел на будущее, позволяя легко адаптироваться к новым вызовам и требованиям индустрии 4.0.
Выбирая FlexPilot R3, предприятия получают не просто контроллер, а комплексное решение, способное стать основой для построения современных, эффективных и масштабируемых систем автоматизации. Это инвестиция в будущее, которая позволит повысить конкурентоспособность и эффективность производства в долгосрочной перспективе.
